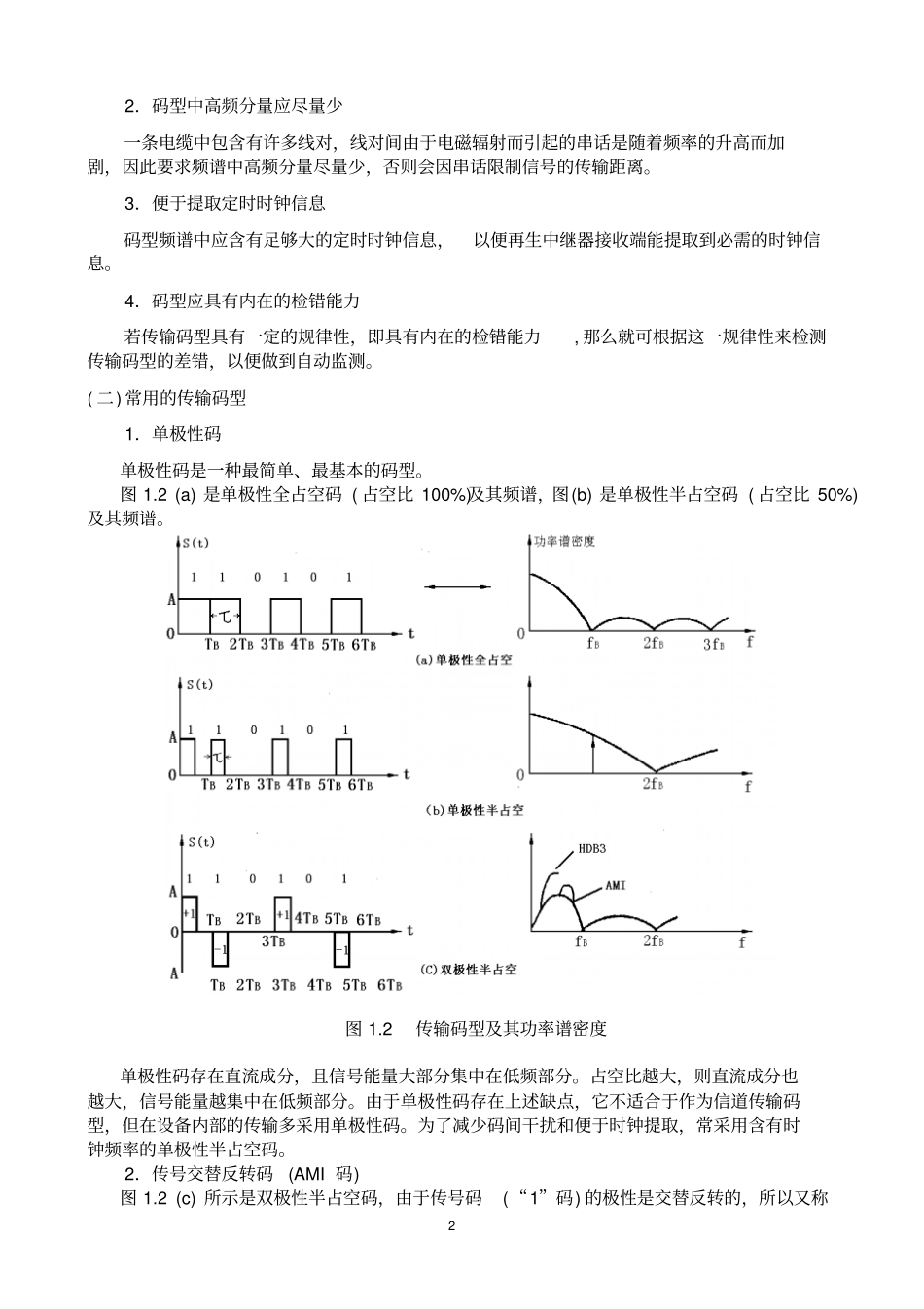

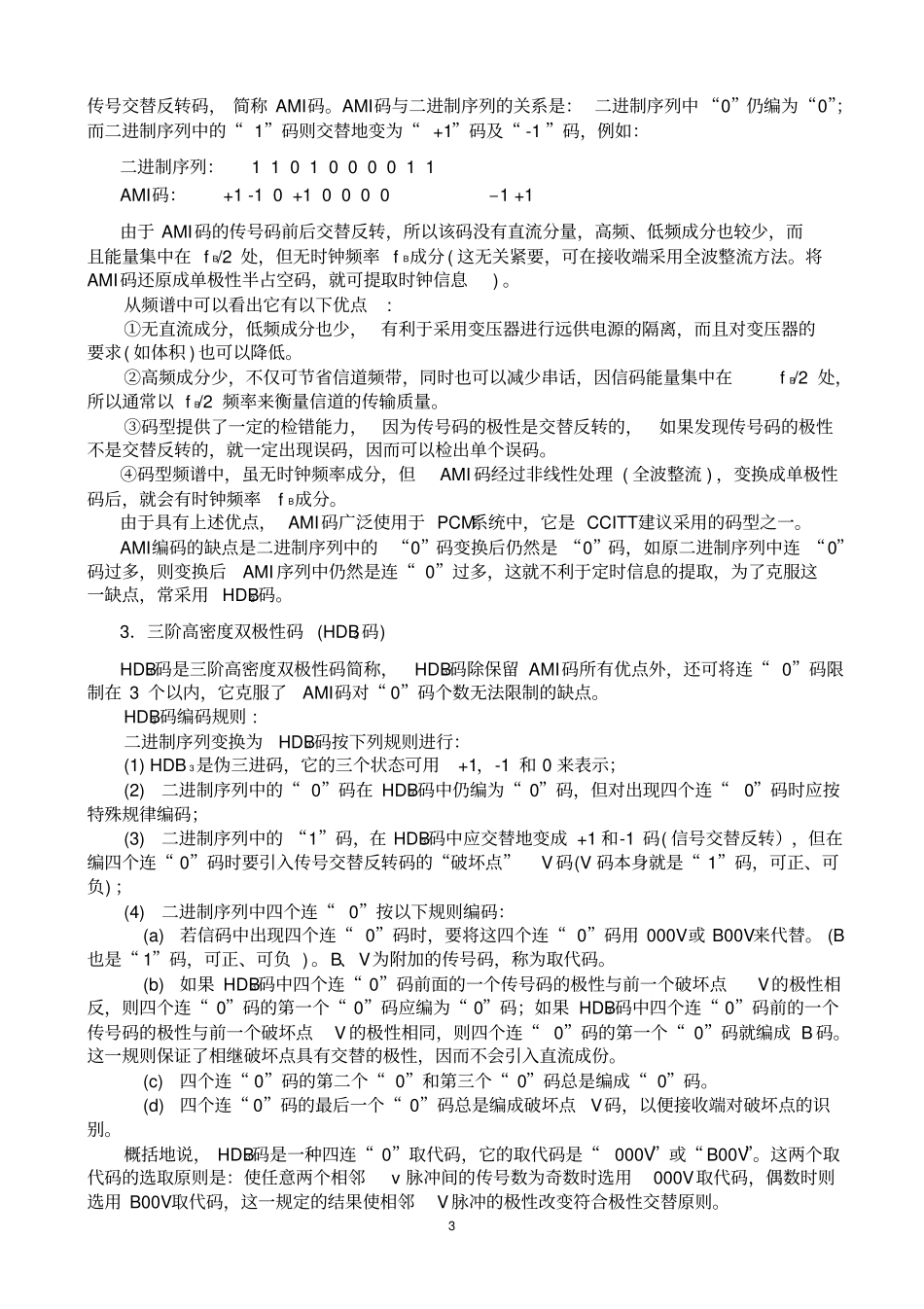

1 实验一 AMI 码、 HDB3 码编译码实验一、实验目的1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点；2、掌握 AMI码、 HDB3 码的编、译码规则、工作原理及实验方法；3、熟悉从 AMI码、 HDB3 码中提取位同步信号的原理及方法。二、实验内容1、 AMI 编译码实验及位同步信号提取实验。2、 HDB3 编译码实验及位同步信号提取实验。三、实验仪器及设备1、20MHZ双踪示波器 GOS-6021 1台2、函数信号发生器 / 计数器 SP1641bB 1台3、直流稳压电源 GPS-X303/C 1台4、HDB3 编译码实验箱 1个四、实验原理PCM信号在电缆信道中传输时一般采用基带传输方式。但在实际的基带传输系统中，不能简单地将 PCM编码器输出的单极性码序列直接送入信道传输，因为单极性码序列的功率谱中含有丰富的直流分量和较多的低频分量，不适于直接送入用变压器耦合的电缆信道中传输，为了获得优质的传输质量，一般是将单极性码序列进行码型变换，以适应传输信道特性的要求。( 一) 传输码型的选择在选择传输码型时，需考虑信号的传输信道特性以及对定时提取的要求等。归结起来， 传输码型的选择，要按以下几个原则考虑: 1．码型中应无直流分量，且低频分量少在电缆信道传输时，要求传输码型的频谱中不应含有直流分量，同时低频分量要尽量少。原因是 PCM端机、再生中继器与电缆线路相连接时，需要安装变压器，以便实现远端供电( 因设置无人站 ) 以及平衡电路与不平衡电路的连接。图 1.1 PCM 端机、再生中继器与电缆连接图图 1.1 是具有远端供电时PCM端机、再生中继器与电缆连接图， 图中变压器起隔离电源的作用，以保护局内设备。由于变压器的接入，使信道具有低频截止特性，如果传输码型中存在直流和低频成分，则无法通过变压器，否则将引起波形失真。2 2．码型中高频分量应尽量少一条电缆中包含有许多线对，线对间由于电磁辐射而引起的串话是随着频率的升高而加剧，因此要求频谱中高频分量尽量少，否则会因串话限制信号的传输距离。3．便于提取定时时钟信息码型频谱中应含有足够大的定时时钟信息，以便再生中继器接收端能提取到必需的时钟信息。4．码型应具有内在的检错能力若传输码型具有一定的规律性，即具有内在的检错能力, 那么就可根据这一规律性来检测传输码型的差错，以便做到自动监测。( 二) 常用的传输码型1．单极性码单极性码是一种最简单、最基本的码型。图 1.2 (a) 是单极性全占空码 ( 占空比 100%)及其...
