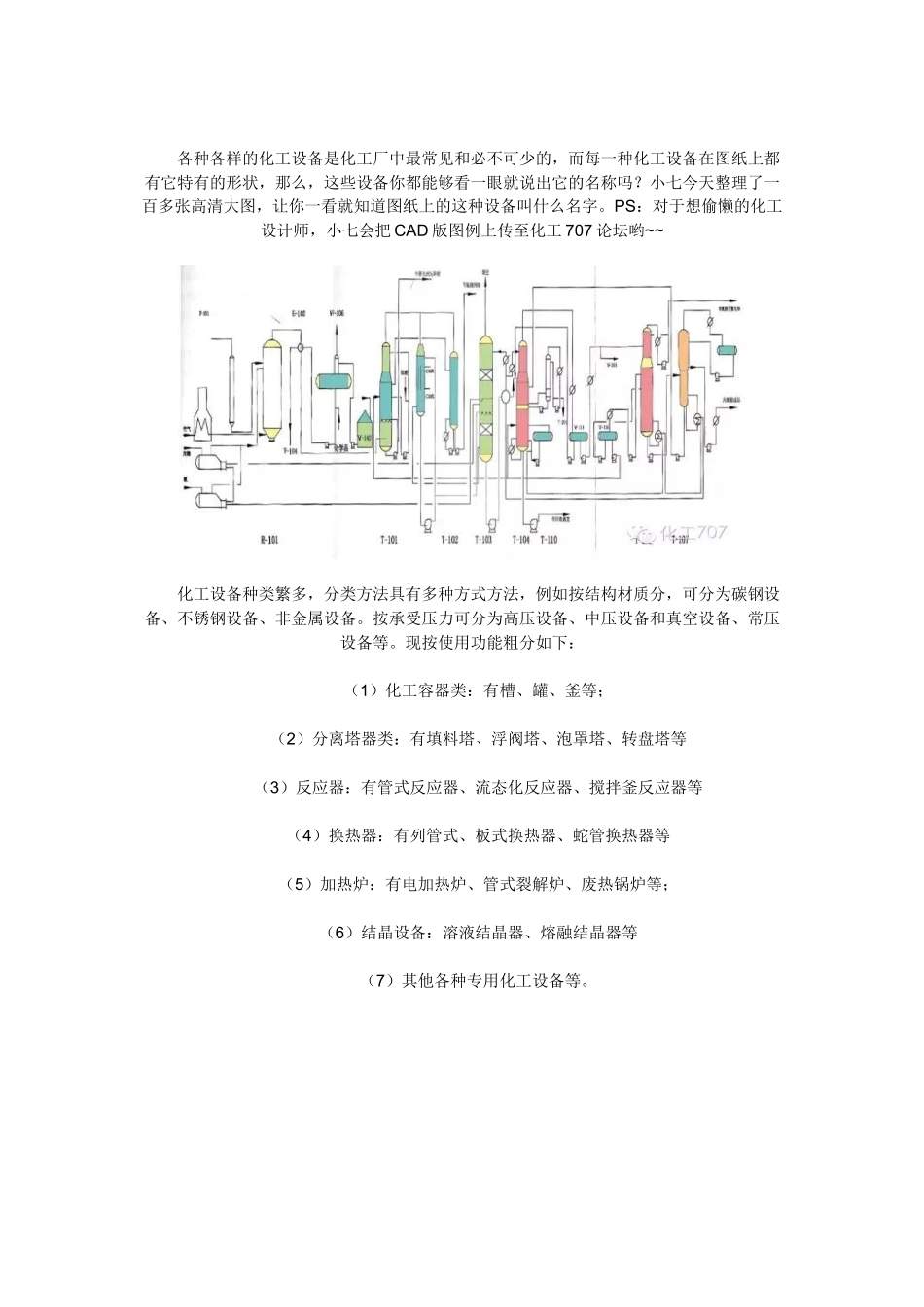

各种各样的化工设备是化工厂中最常见和必不可少的，而每一种化工设备在图纸上都有它特有的形状，那么，这些设备你都能够看一眼就说出它的名称吗
小七今天整理了一百多张高清大图，让你一看就知道图纸上的这种设备叫什么名字
PS：对于想偷懒的化工设计师，小七会把CAD版图例上传至化工707论坛哟~~化工设备种类繁多，分类方法具有多种方式方法，例如按结构材质分，可分为碳钢设备、不锈钢设备、非金属设备
按承受压力可分为高压设备、中压设备和真空设备、常压设备等
现按使用功能粗分如下：（1）化工容器类：有槽、罐、釜等；（2）分离塔器类：有填料塔、浮阀塔、泡罩塔、转盘塔等（3）反应器：有管式反应器、流态化反应器、搅拌釜反应器等（4）换热器：有列管式、板式换热器、蛇管换热器等（5）加热炉：有电加热炉、管式裂解炉、废热锅炉等；（6）结晶设备：溶液结晶器、熔融结晶器等（7）其他各种专用化工设备等

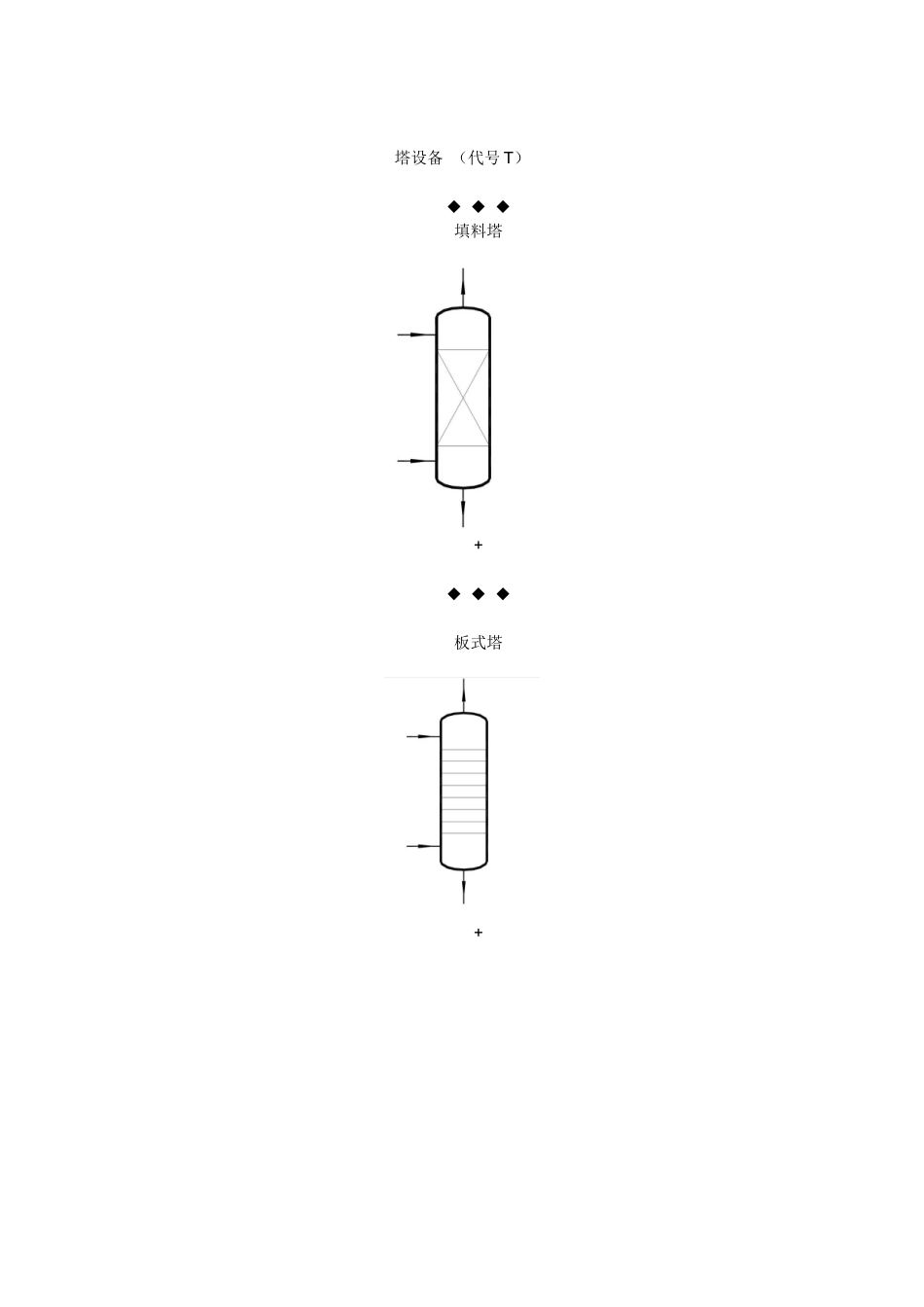

塔设备（代号T）◆◆◆填料塔+◆◆◆板式塔+◆◆◆喷洒塔+塔内件◆◆◆降液管+◆◆◆受液盘+◆◆◆浮阀塔塔板+◆◆◆泡罩塔塔板+◆◆◆格栅板+◆◆◆升气管+◆◆◆湍球塔+◆◆◆筛板塔塔板+◆◆◆分配器（分布器）喷淋器+◆◆◆丝网除沫层+◆◆◆填料除沫层+反应器（代号R）◆◆◆固定床反应器+◆◆◆列管式反应器+◆◆◆流化床反应器+◆◆◆反应釜（闭式带搅拌夹套）+◆◆◆反应釜（开式带搅拌夹套）+◆◆◆反应釜（开式带搅拌夹套内盘管）+工业炉（代号F）◆◆◆箱式炉+◆◆◆圆筒炉+火炬烟囱（代号S）◆◆◆烟囱+◆◆◆火炬+换热器（代号E）◆◆◆换热器简图+◆◆◆固定管板式列管换热器+◆◆◆U形管式换热器+◆◆◆浮头式列管换热器+◆◆◆套管式换热器+◆◆◆釜式换热器+◆◆◆板式换热器+◆◆◆螺旋板式换热器+◆◆◆翅片管换热器+◆◆◆蛇管式（盘管式）换热器+◆◆◆喷淋式冷却器+◆◆◆刮板式薄膜蒸发器+◆◆◆列管式（薄膜）蒸发
