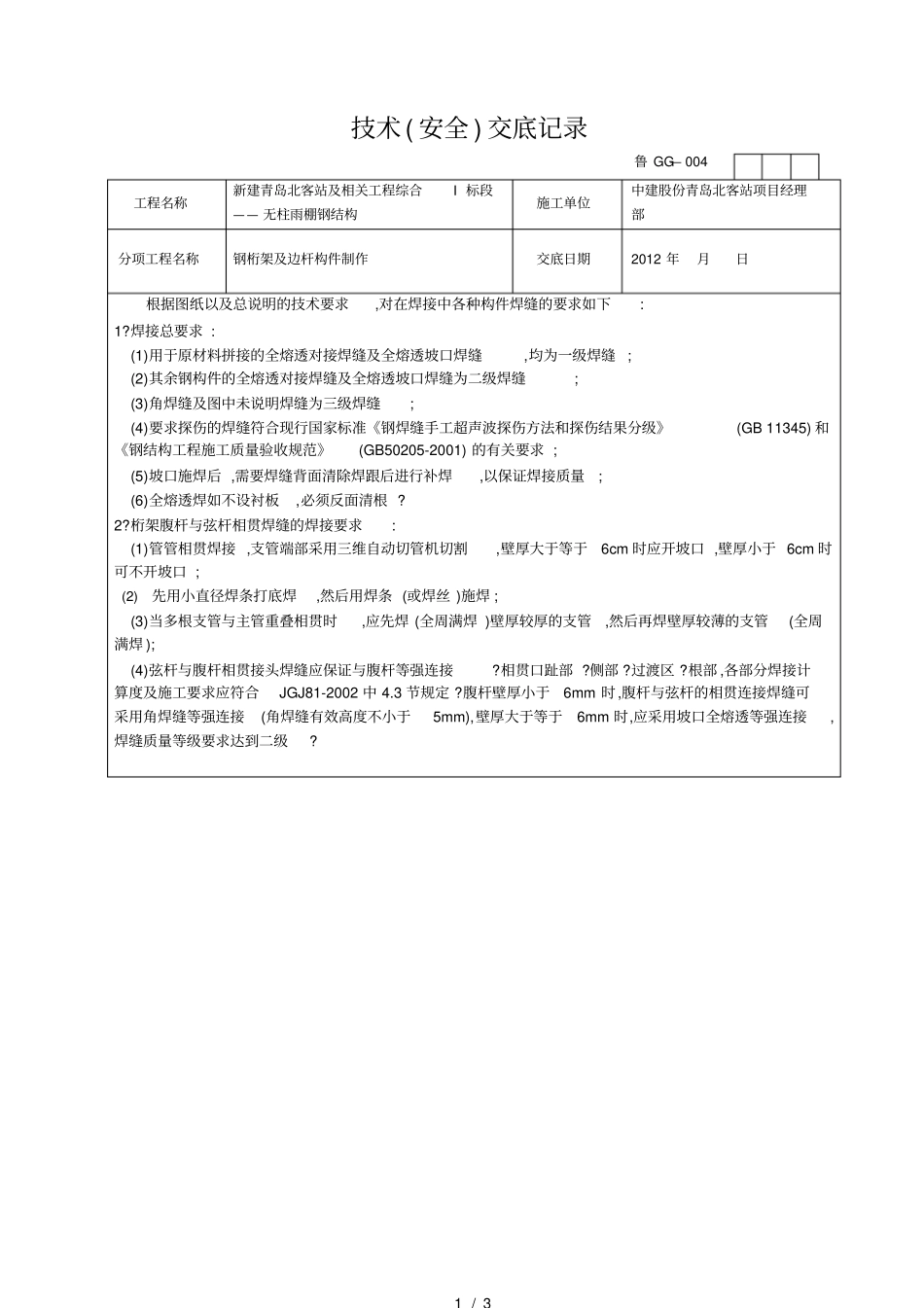

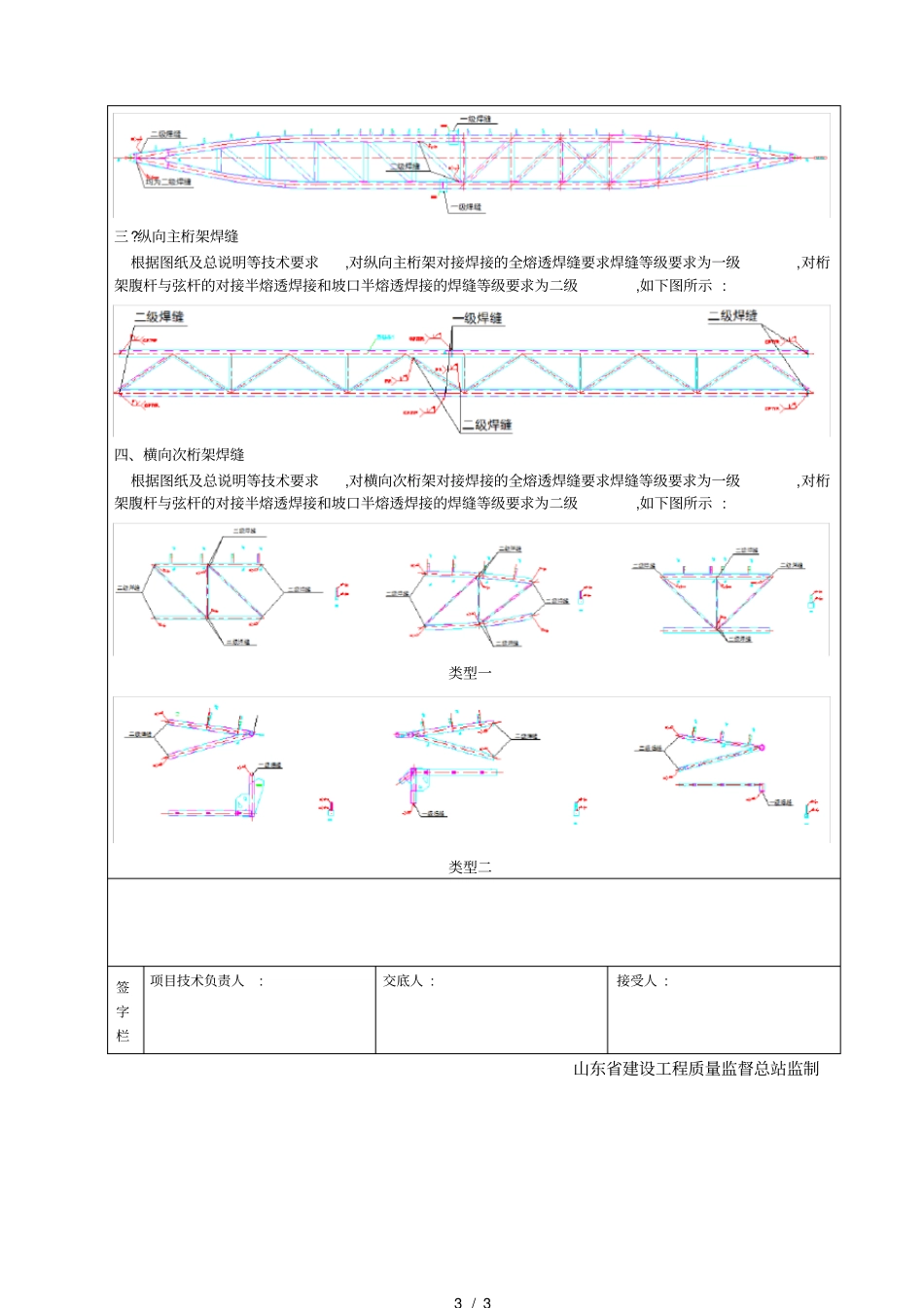

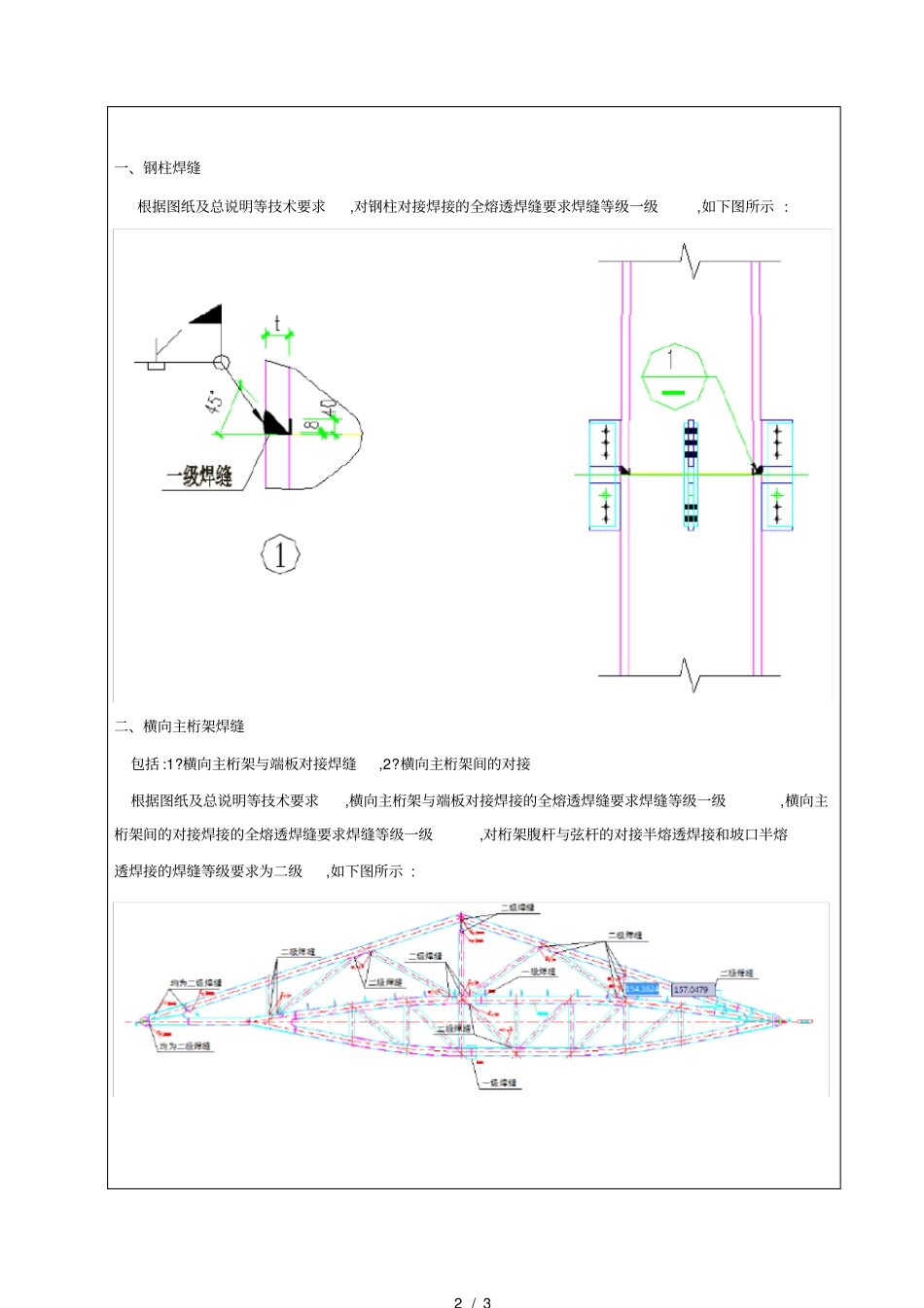

1 / 3 技术 ( 安全 ) 交底记录工程名称新建青岛北客站及相关工程综合I 标段—— 无柱雨棚钢结构施工单位中建股份青岛北客站项目经理部分项工程名称钢桁架及边杆构件制作交底日期2012 年月日根据图纸以及总说明的技术要求,对在焊接中各种构件焊缝的要求如下: 1?焊接总要求 : (1)用于原材料拼接的全熔透对接焊缝及全熔透坡口焊缝,均为一级焊缝 ; (2)其余钢构件的全熔透对接焊缝及全熔透坡口焊缝为二级焊缝; (3)角焊缝及图中未说明焊缝为三级焊缝; (4)要求探伤的焊缝符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》(GB 11345) 和《钢结构工程施工质量验收规范》(GB50205-2001) 的有关要求 ; (5)坡口施焊后 ,需要焊缝背面清除焊跟后进行补焊,以保证焊接质量; (6)全熔透焊如不设衬板,必须反面清根 ?2?桁架腹杆与弦杆相贯焊缝的焊接要求: (1)管管相贯焊接 ,支管端部采用三维自动切管机切割,壁厚大于等于6cm 时应开坡口 ,壁厚小于 6cm 时可不开坡口 ; (2)先用小直径焊条打底焊,然后用焊条 (或焊丝 )施焊 ; (3)当多根支管与主管重叠相贯时,应先焊 (全周满焊 )壁厚较厚的支管,然后再焊壁厚较薄的支管(全周满焊 ); (4)弦杆与腹杆相贯接头焊缝应保证与腹杆等强连接?相贯口趾部 ?侧部 ?过渡区 ?根部 ,各部分焊接计算度及施工要求应符合JGJ81-2002 中 4.3 节规定 ?腹杆壁厚小于6mm 时,腹杆与弦杆的相贯连接焊缝可采用角焊缝等强连接(角焊缝有效高度不小于5mm),壁厚大于等于6mm 时,应采用坡口全熔透等强连接,焊缝质量等级要求达到二级?鲁 GG— 0042 / 3 一、钢柱焊缝根据图纸及总说明等技术要求,对钢柱对接焊接的全熔透焊缝要求焊缝等级一级,如下图所示 : 二、横向主桁架焊缝包括 :1?横向主桁架与端板对接焊缝,2?横向主桁架间的对接根据图纸及总说明等技术要求,横向主桁架与端板对接焊接的全熔透焊缝要求焊缝等级一级,横向主桁架间的对接焊接的全熔透焊缝要求焊缝等级一级,对桁架腹杆与弦杆的对接半熔透焊接和坡口半熔透焊接的焊缝等级要求为二级,如下图所示 : 3 / 3 三?纵向主桁架焊缝根据图纸及总说明等技术要求,对纵向主桁架对接焊接的全熔透焊缝要求焊缝等级要求为一级,对桁架腹杆与弦杆的对接半熔透焊接和坡口半熔透焊接的焊缝等级要求为二级,如下图所示 : 四、横向次桁架焊缝根据图纸及总说明等技术要求,对横向次桁架对接焊接的全熔透焊缝要求焊缝等级要求为一级,对桁架腹...
