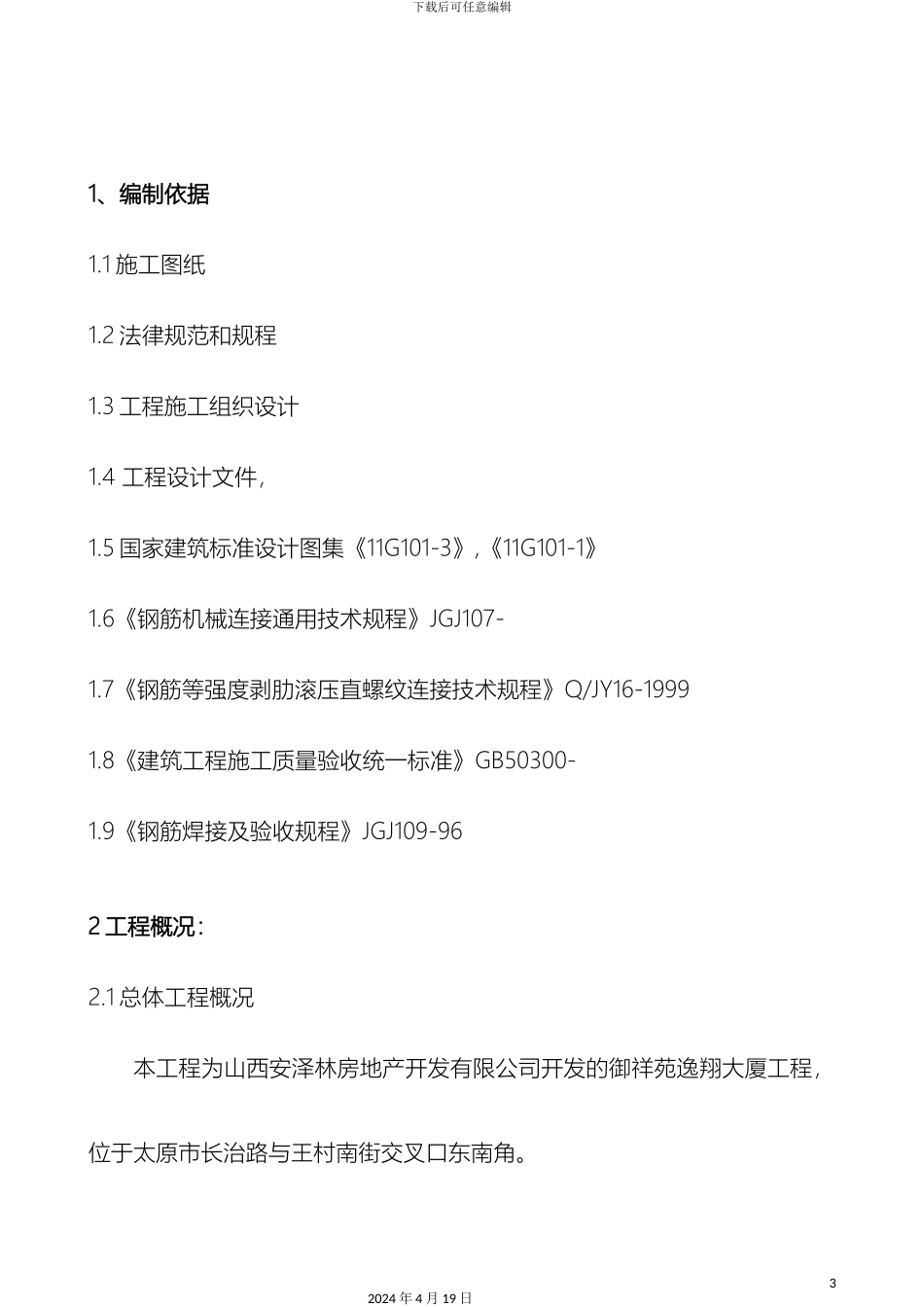

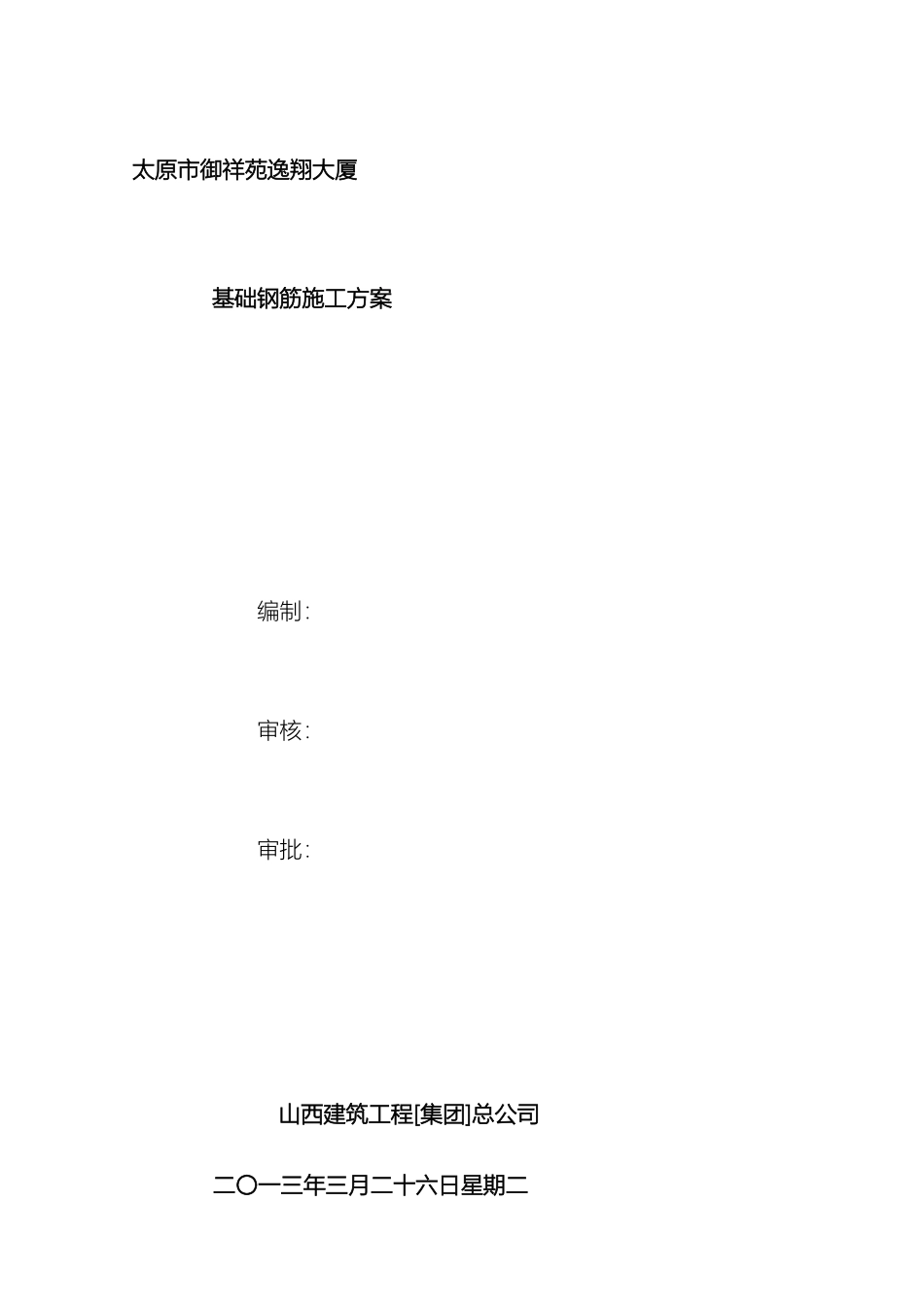

下载后可任意编辑御祥苑逸翔大厦基础钢筋方案12024 年 4 月 19 日太原市御祥苑逸翔大厦基础钢筋施工方案编制： 审核：审批：山西建筑工程[集团]总公司 二〇一三年三月二十六日星期二下载后可任意编辑1、编制依据 1.1 施工图纸1.2 法律规范和规程 1.3 工程施工组织设计1.4 工程设计文件， 1.5 国家建筑标准设计图集《11G101-3》,《11G101-1》1.6《钢筋机械连接通用技术规程》JGJ107- 1.7《钢筋等强度剥肋滚压直螺纹连接技术规程》Q/JY16-19991.8《建筑工程施工质量验收统一标准》GB50300- 1.9《钢筋焊接及验收规程》JGJ109-962 工程概况：2.1 总体工程概况本工程为山西安泽林房地产开发有限公司开发的御祥苑逸翔大厦工程，位于太原市长治路与王村南街交叉口东南角。32024 年 4 月 19 日下载后可任意编辑拟建建筑物为写字楼：地上 33 层，地下 3 层；商场（裙房）：地上 4层，地下 3 层，本工程总建筑面积为 1 0m2,建筑总高度为 155m，其中地下室一层高为 1.99m，二、三层高为 5.15m,地上一层为 4.6m,二层及以上标准层层高均为 3.9m，本工程±0.000 的绝对高程为 782.300m。2.2 基础钢筋工程概况底板钢筋: 本工程筏板底板厚为 2.0m，筏板底筋面筋为通长 Ф25@100，水平上，竖直下。FSB1 底标高-16.100，板厚 800mm,双层双向 Ф14@110，FSB2 底标高-16.100，板厚 500mm,双层双向 Ф14@150，FSB3 底标高-16.100，板厚500mm,双层双向 Ф14@150，竖向双层 Ф14@200. 剪力墙钢筋：剪力墙墙身表编号标高墙厚水平分布筋垂直分布筋拉筋Q1(2排）基础～-0.100350Φ18@100Φ18@100Φ6@300Q2(3排）基础～-0.100400Φ12@200Φ12@200Φ6@400Q3(3排）基础～-0.100500Φ14@200Φ14@200Φ6@400Q4(4基础～-0.100750Φ14@200Φ14@200Φ6@40042024 年 4 月 19 日下载后可任意编辑排）Q5(4排）基础～-0.100800Φ14@200Φ14@200Φ6@400注：基础中墙、柱插筋构造按《11G101-3》58 页，墙基础中锚固构造（一），柱插筋按 59 页基础锚固构造（一）实施。基础梁筋：CTL1-16.100～-15.100，主筋 Φ22，腰筋 Φ14@200，拉筋 Φ10@600，箍筋 Φ10@200（6）。.CT1-16.100～-15.100，主筋底部 Φ20@100，腰筋 2Φ14，拉筋 Φ14@100，箍筋 Φ14@200（4）CT2-16.100～-14.100，主筋底部 Φ25@100.基础拉梁筋：基础拉梁表基础拉梁编号梁底标高截面配筋纵向钢筋箍筋JLL1-16.100450×800上下各16Φ25Φ12@100／20...
