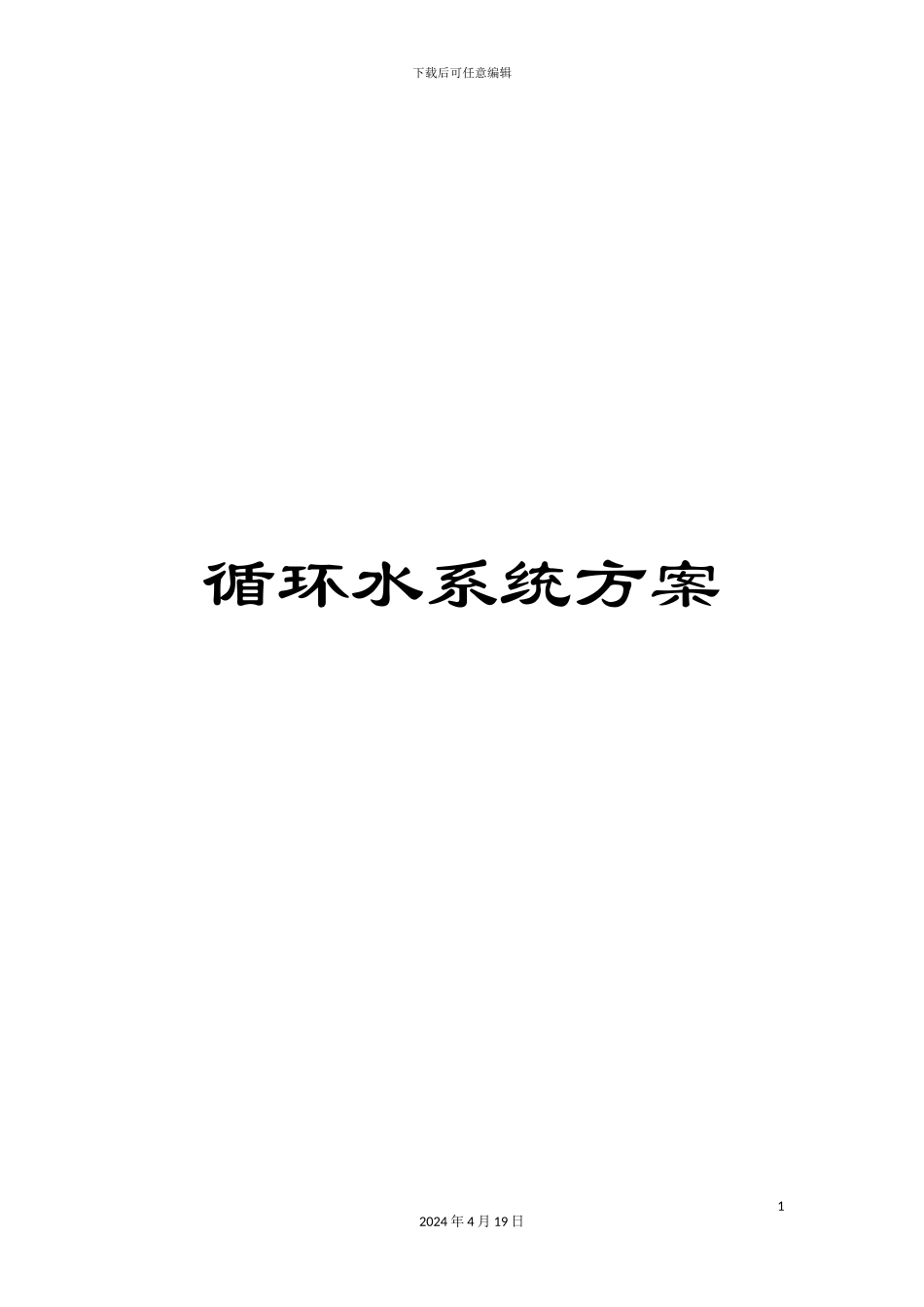

循环水系统方案

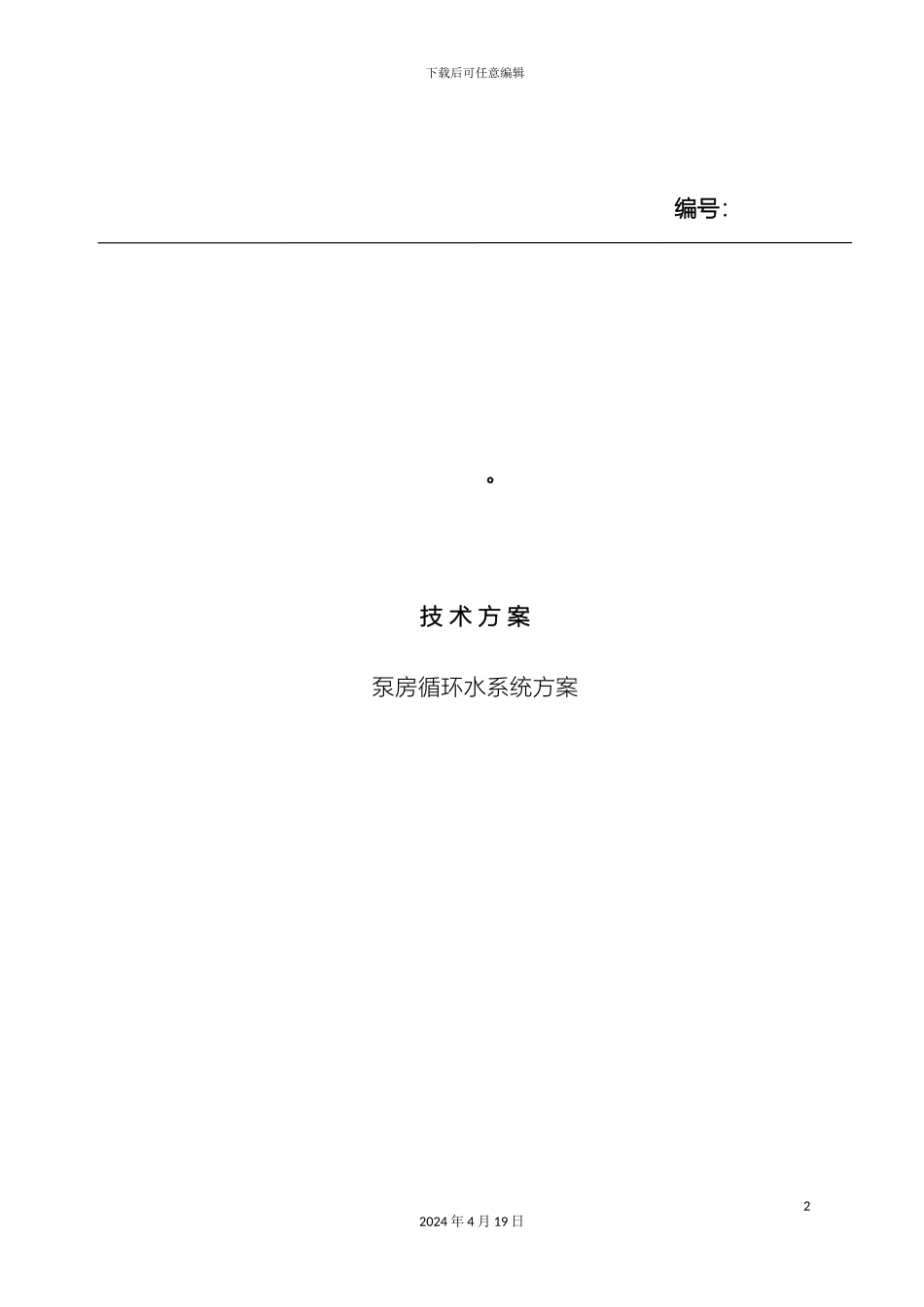

下载后可任意编辑循环水系统方案12024 年 4 月 19 日下载后可任意编辑编号：。技 术 方 案泵房循环水系统方案22024 年 4 月 19 日下载后可任意编辑编制： 校对： 审核： 批准： 投 标 文 件 目 录序号资 料 名 称页 数备 注1冷却塔设计说明1.1冷却塔技术参数共 1 页1.2冷却塔结构示意图共 1 页1.3冷却塔基础图共 1 页1.4报价共 1 页2循环水泵的的选配说明共 1 页2.1水泵示意图共 1 页2.2报价共 1 页3配电箱的选配说明共 1 页3.1水泵与冷却塔配电控制柜示意图共 4 页3.2报价共 1 页4循环水处理设备选配说明共 1 页4.1加药设备介绍共 3 页4.2报价共 1 页5泵房施工与冷却塔管线施工共 1 页5.1示意图共 2 页5.2材料清单共 2 页5.3报价共 1 页32024 年 4 月 19 日下载后可任意编辑（一）冷却塔型号设计说明贵项目总计冷却水循环水量为 4000m3/h，设计工况为国标湿球温度为 28 度，进水 42℃-出水 32℃，10℃温差。假如按此计算，那么每小时工艺循环水中所释放出的热量为 4.0 x 107kcal/h，。选用大型工业冷却塔 NTG- x2 的体积为 13m x26m，选用两台塔的理由是，项目所在地在黑龙江地区， 一年四季温差变化较大能够根据不同季节的温度选择停起风机的方式能够节约大量的耗电，再有就是如采纳单一风机形式的话，一旦出现故障维修不便的同时会影响整个工艺的生产。根据黑龙江省冬季的运行环境冷却塔侧面与围板下方加安装化冰管。42024 年 4 月 19 日下载后可任意编辑（1）冷却塔设计基本参数项 目 名 称工 艺 参 数备 注设计参数塔类别钢结构逆流式机力通风冷却塔塔型号GFNDP— 集水型总流量 Q4000单塔流量 qm3/h 数量台2进塔水温 T1 ℃42出塔水温 T2 ℃32干球温度 θ ℃31.5湿球温度 τ ℃28大气压 P Kpa100.350蒸发量0.1%飞水率0.01%风机系统配置风机类别玻璃钢轴流河北保定风机直径 φ Mm8000设计风量 G m3/h2550000风机动压 Pd Pa50风机全压 ΔPPa167风机轴功率 N’kW94.7电机转速1484YX3-315M-4配用电机功率 N kW132北京毕捷电力条件V/ Hz/P380/50/3风机质保期1 年其它单塔外形尺寸 m13*13填料类别PVC 填料填料高度m1.5m52024 年 4 月 19 日下载后可任意编辑布水形式管状平压式相对湿度 ψ%74空气容重 γ kg/m31.12淋水密度 q m3/ (m2·h)11.7气水比 λ0.896淋水段风速 v m/s2.6重量风速 ga kg/( m2·s)2...
