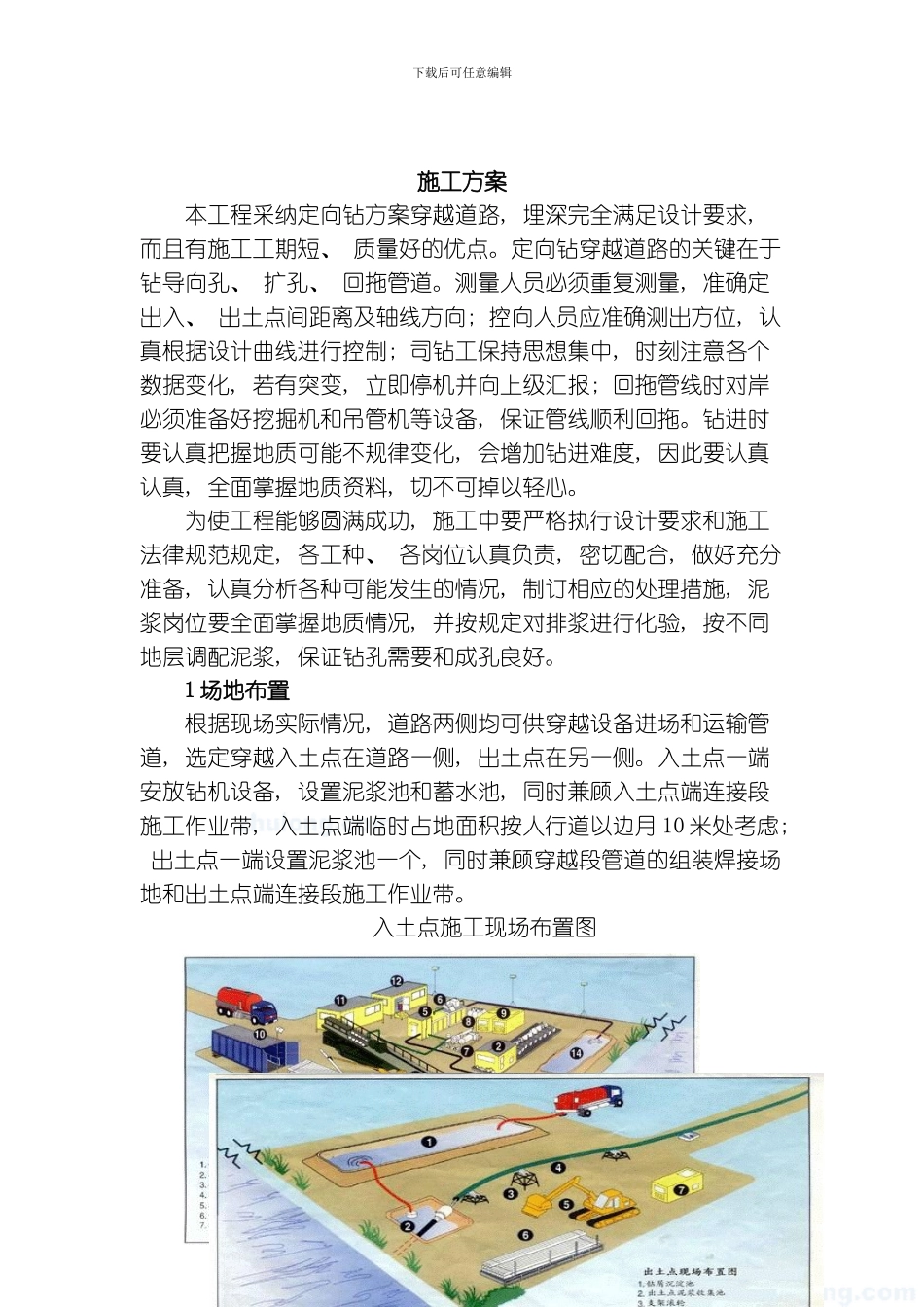

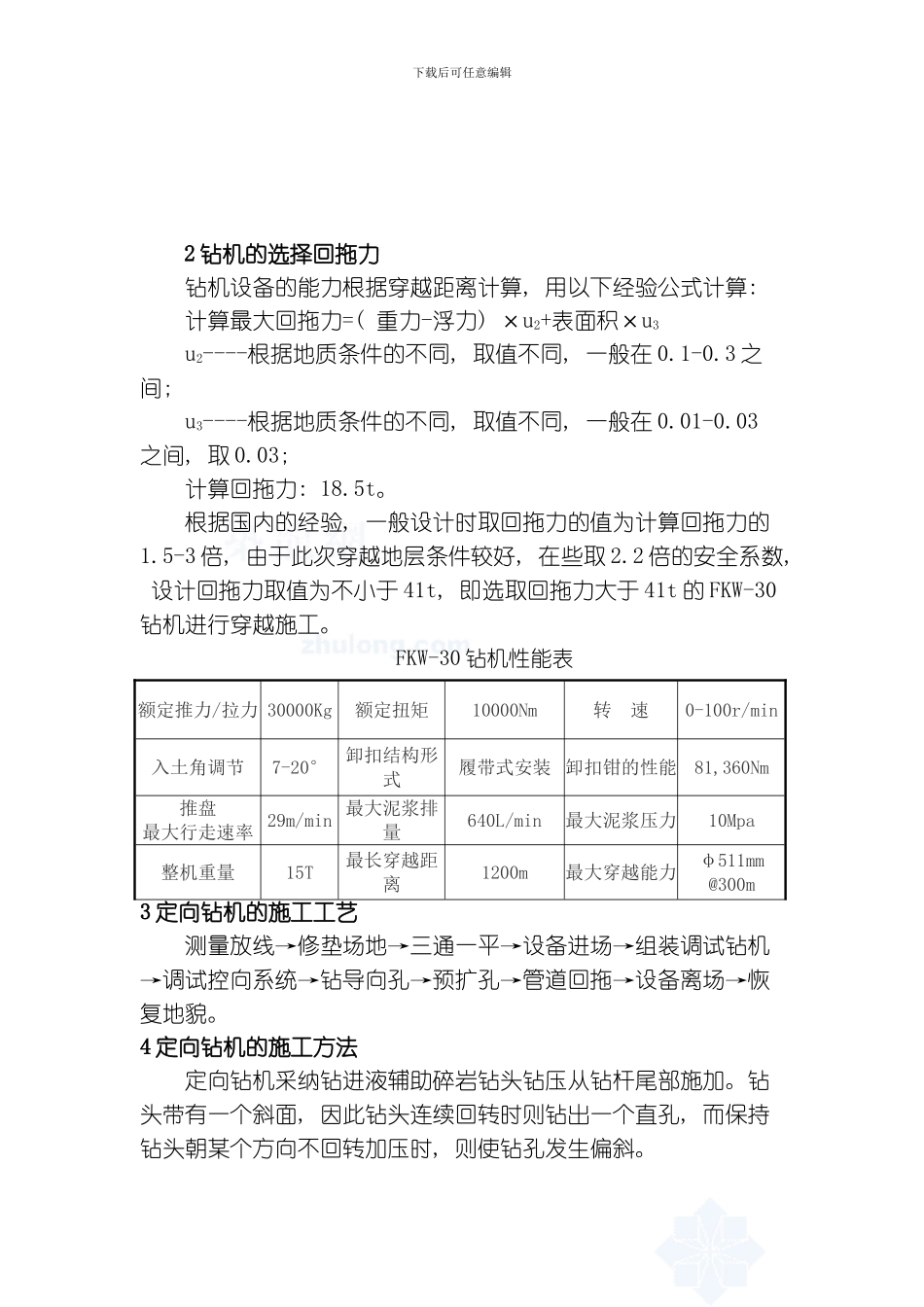

下载后可任意编辑微控定向钻施工方案下载后可任意编辑施工方案本工程采纳定向钻方案穿越道路, 埋深完全满足设计要求, 而且有施工工期短、 质量好的优点。定向钻穿越道路的关键在于钻导向孔、 扩孔、 回拖管道。测量人员必须重复测量, 准确定出入、 出土点间距离及轴线方向; 控向人员应准确测出方位, 认真根据设计曲线进行控制; 司钻工保持思想集中, 时刻注意各个数据变化, 若有突变, 立即停机并向上级汇报; 回拖管线时对岸必须准备好挖掘机和吊管机等设备, 保证管线顺利回拖。钻进时要认真把握地质可能不规律变化, 会增加钻进难度, 因此要认真认真, 全面掌握地质资料, 切不可掉以轻心。为使工程能够圆满成功, 施工中要严格执行设计要求和施工法律规范规定, 各工种、 各岗位认真负责, 密切配合, 做好充分准备, 认真分析各种可能发生的情况, 制订相应的处理措施, 泥浆岗位要全面掌握地质情况, 并按规定对排浆进行化验, 按不同地层调配泥浆, 保证钻孔需要和成孔良好。1 场地布置根据现场实际情况, 道路两侧均可供穿越设备进场和运输管道, 选定穿越入土点在道路一侧, 出土点在另一侧。入土点一端安放钻机设备, 设置泥浆池和蓄水池, 同时兼顾入土点端连接段施工作业带, 入土点端临时占地面积按人行道以边月 10 米处考虑; 出土点一端设置泥浆池一个, 同时兼顾穿越段管道的组装焊接场地和出土点端连接段施工作业带。入土点施工现场布置图 出土点施工现场布置图 下载后可任意编辑2 钻机的选择回拖力钻机设备的能力根据穿越距离计算, 用以下经验公式计算: 计算最大回拖力=( 重力-浮力) ×u2+表面积×u3u2----根据地质条件的不同, 取值不同, 一般在 0.1-0.3 之间; u3----根据地质条件的不同, 取值不同, 一般在 0.01-0.03之间, 取 0.03; 计算回拖力: 18.5t。根据国内的经验, 一般设计时取回拖力的值为计算回拖力的1.5-3 倍, 由于此次穿越地层条件较好, 在些取 2.2 倍的安全系数, 设计回拖力取值为不小于 41t, 即选取回拖力大于 41t 的 FKW-30钻机进行穿越施工。FKW-30 钻机性能表额定推力/拉力 30000Kg额定扭矩10000Nm转 速0-100r/min入土角调节7-20°卸扣结构形式履带式安装 卸扣钳的性能81,360Nm推盘最大行走速率 29m/min 最大泥浆排量640L/min最大泥浆压力10Mpa整机重量15T最长穿越距离1200m最大穿越能力φ511mm @300m3 定向钻机的施工工艺测量放线→修垫场地→三通一平...
