德国ATOS扫描系统应用于扫描抄数检测逆向工程样本

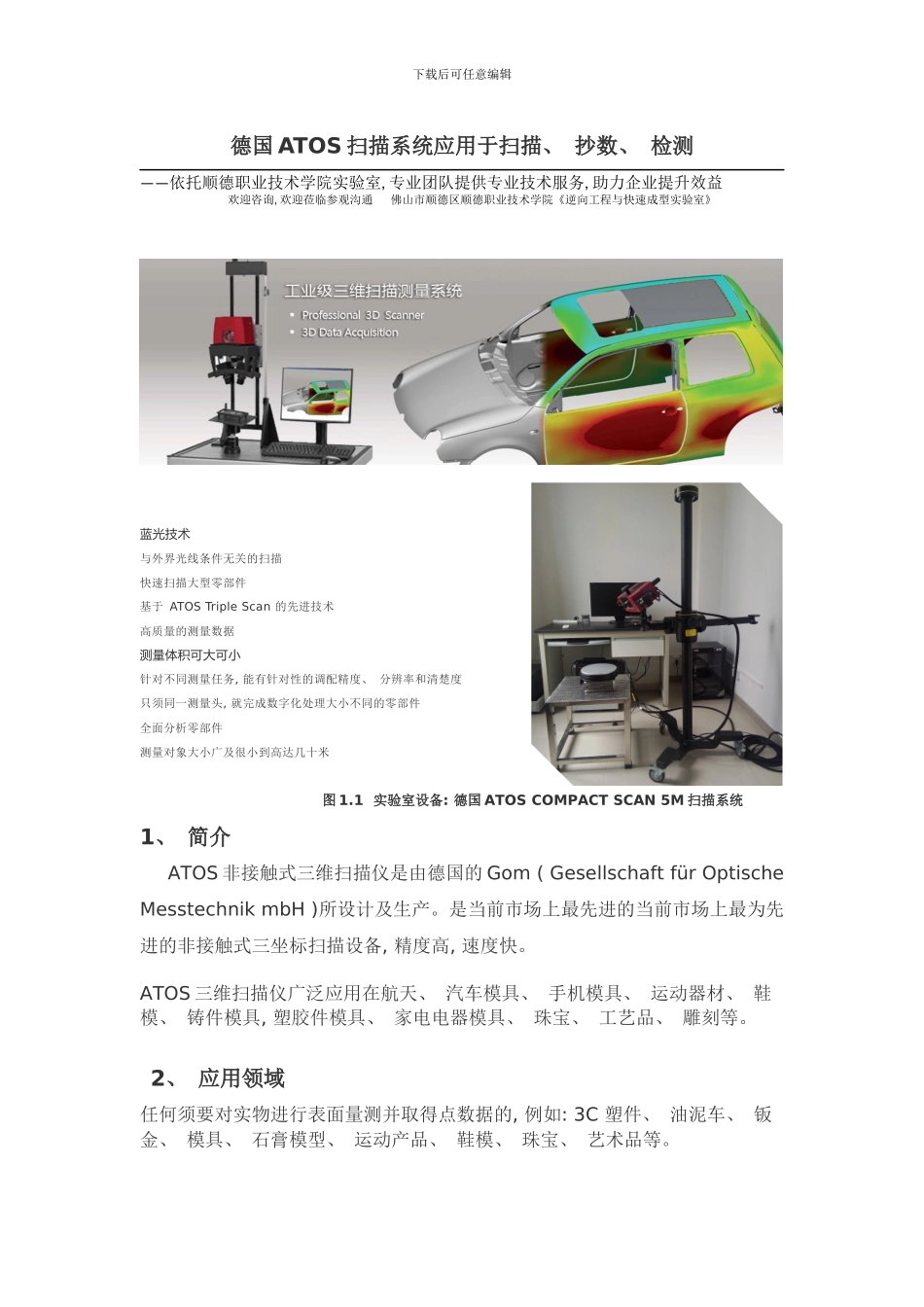

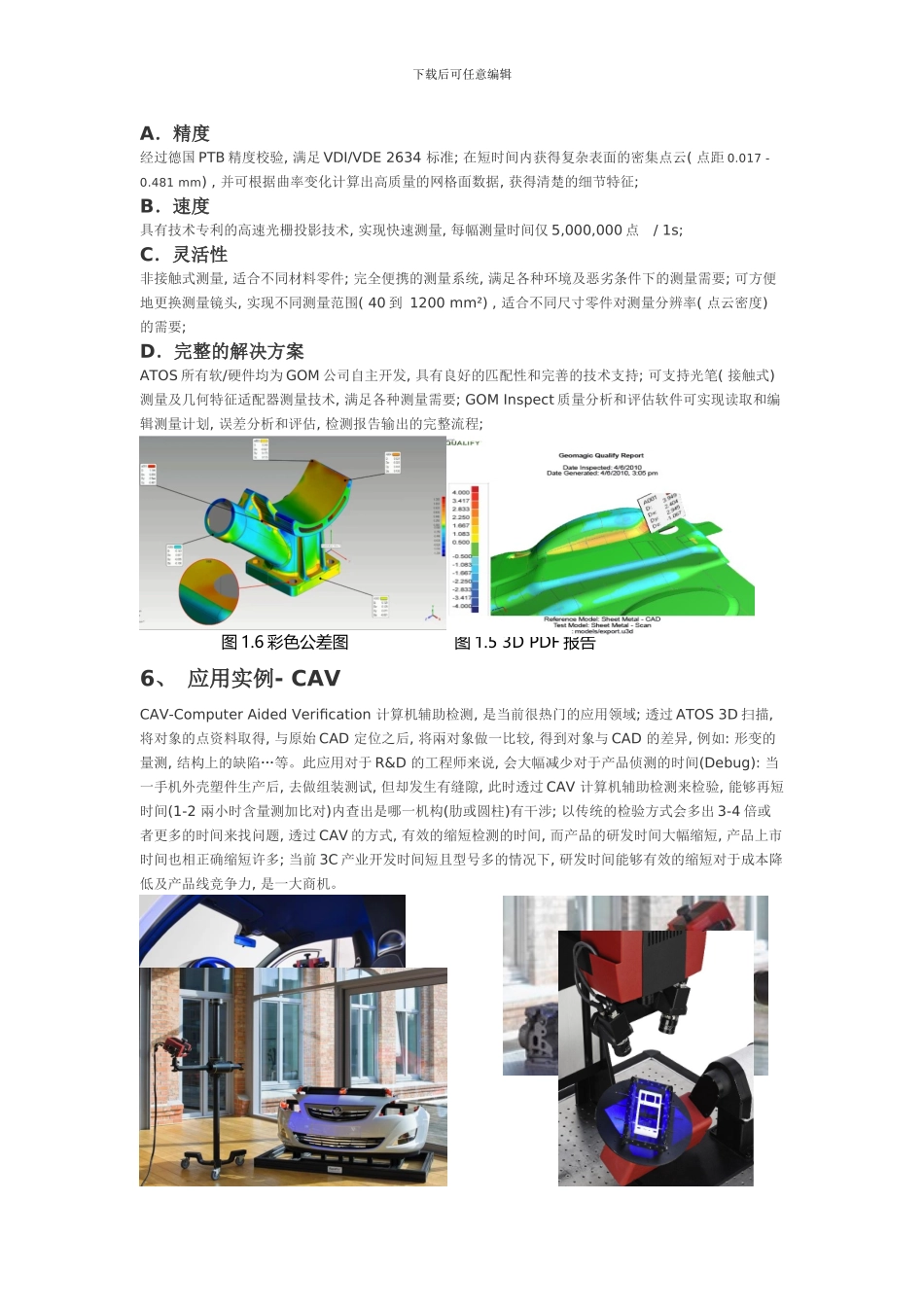

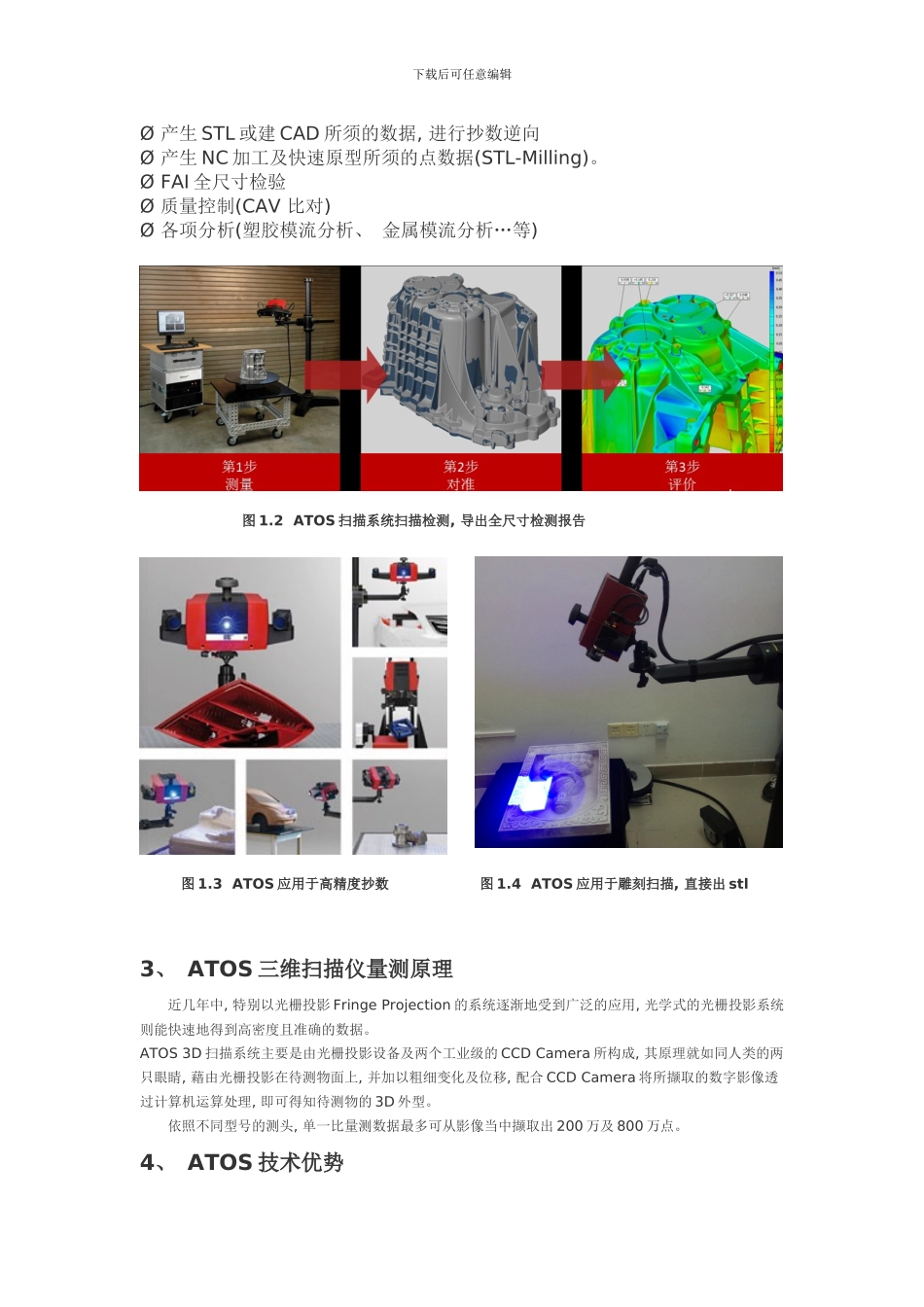

下载后可任意编辑德国 ATOS 扫描系统应用于扫描、 抄数、 检测——依托顺德职业技术学院实验室, 专业团队提供专业技术服务, 助力企业提升效益 欢迎咨询, 欢迎莅临参观沟通 佛山市顺德区顺德职业技术学院《逆向工程与快速成型实验室》蓝光技术与外界光线条件无关的扫描快速扫描大型零部件基于 ATOS Triple Scan 的先进技术高质量的测量数据测量体积可大可小针对不同测量任务, 能有针对性的调配精度、 分辨率和清楚度只须同一测量头, 就完成数字化处理大小不同的零部件全面分析零部件测量对象大小广及很小到高达几十米 图 1.1 实验室设备: 德国 ATOS COMPACT SCAN 5M 扫描系统1、 简介 ATOS 非接触式三维扫描仪是由德国的 Gom ( Gesellschaft für Optische Messtechnik mbH )所设计及生产。是当前市场上最先进的当前市场上最为先进的非接触式三坐标扫描设备, 精度高, 速度快。ATOS 三维扫描仪广泛应用在航天、 汽车模具、 手机模具、 运动器材、 鞋模、 铸件模具, 塑胶件模具、 家电电器模具、 珠宝、 工艺品、 雕刻等。2、 应用领域任何须要对实物进行表面量测并取得点数据的, 例如: 3C 塑件、 油泥车、 钣金、 模具、 石膏模型、 运动产品、 鞋模、 珠宝、 艺术品等。下载后可任意编辑Ø 产生 STL 或建 CAD 所须的数据, 进行抄数逆向Ø 产生 NC 加工及快速原型所须的点数据(STL-Milling)。Ø FAI 全尺寸检验Ø 质量控制(CAV 比对)Ø 各项分析(塑胶模流分析、 金属模流分析…等) 图 1.2 ATOS 扫描系统扫描检测, 导出全尺寸检测报告图 1.3 ATOS 应用于高精度抄数 图 1.4 ATOS 应用于雕刻扫描, 直接出 stl3、 ATOS 三维扫描仪量测原理近几年中, 特别以光栅投影 Fringe Projection 的系统逐渐地受到广泛的应用, 光学式的光栅投影系统则能快速地得到高密度且准确的数据。ATOS 3D 扫描系统主要是由光栅投影设备及两个工业级的 CCD Camera 所构成, 其原理就如同人类的两只眼睛, 藉由光栅投影在待测物面上, 并加以粗细变化及位移, 配合 CCD Camera 将所撷取的数字影像透过计算机运算处理, 即可得知待测物的 3D 外型。依照不同型号的测头, 单一比量测数据最多可从影像当中撷取出 200 万及 800 万点。4、 ATOS 技术优势下载后可任意编辑A．精度经过德国 PTB 精度校验, 满足 VDI/VDE 2634 标准; 在短时间内获得复杂表面的密...
