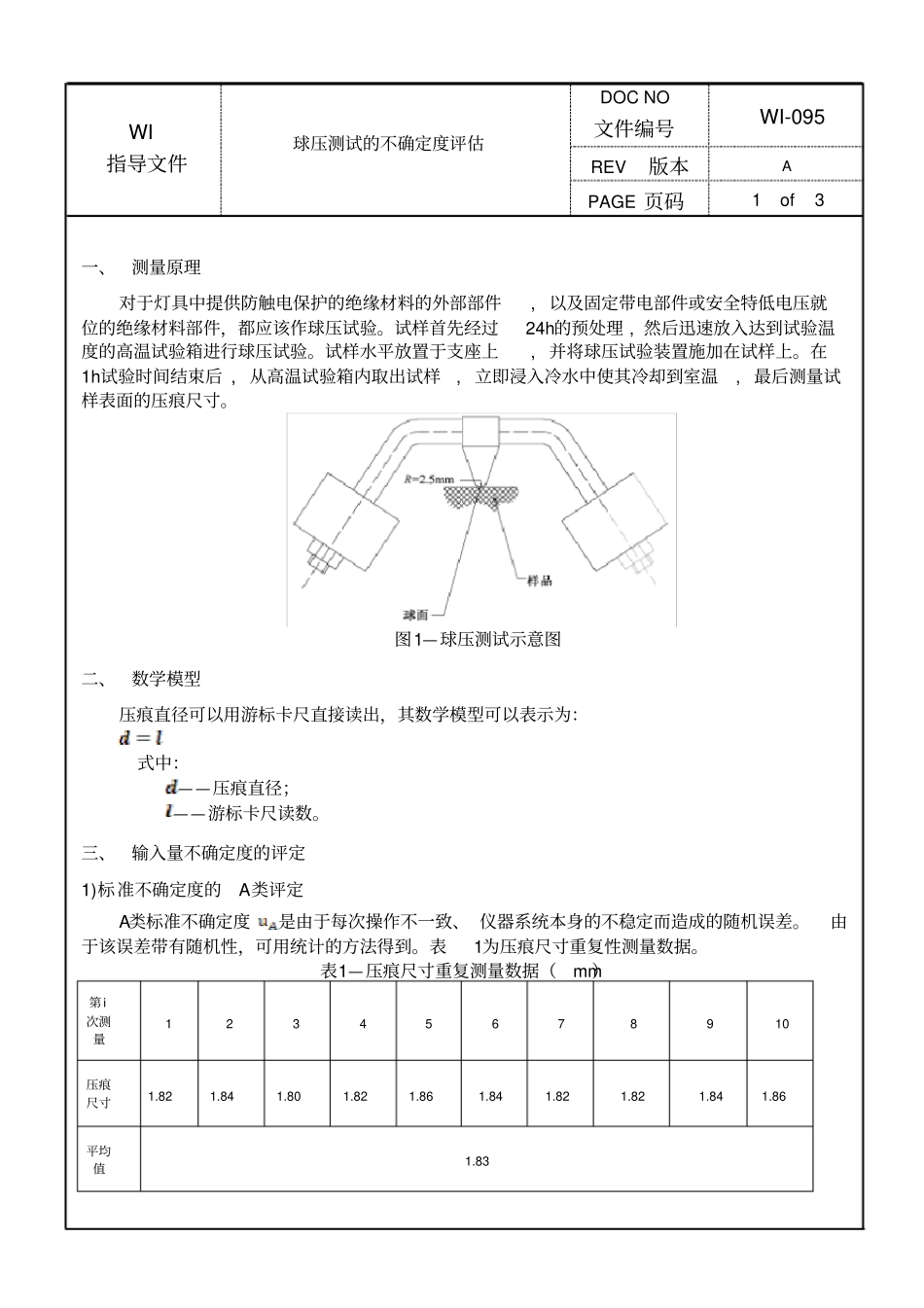

WI 指导文件球压测试的不确定度评估DOC NO 文件编号WI-095 REV 版本APAGE 页码1 of 3 一、测量原理对于灯具中提供防触电保护的绝缘材料的外部部件, 以及固定带电部件或安全特低电压就位的绝缘材料部件,都应该作球压试验。试样首先经过24h的预处理 , 然后迅速放入达到试验温度的高温试验箱进行球压试验。试样水平放置于支座上, 并将球压试验装置施加在试样上。在1h试验时间结束后 , 从高温试验箱内取出试样, 立即浸入冷水中使其冷却到室温, 最后测量试样表面的压痕尺寸。图1—球压测试示意图二、数学模型压痕直径可以用游标卡尺直接读出,其数学模型可以表示为:式中:——压痕直径;——游标卡尺读数。三、输入量不确定度的评定1)标准不确定度的A类评定A类标准不确定度是由于每次操作不一致、 仪器系统本身的不稳定而造成的随机误差。由于该误差带有随机性,可用统计的方法得到。表1为压痕尺寸重复性测量数据。表1—压痕尺寸重复测量数据(mm)第 i次测量1 2 3 4 5 6 7 8 9 10 压痕尺寸1.82 1.84 1.80 1.82 1.86 1.84 1.82 1.82 1.84 1.86 平均值1.83 WI 指导文件球压测试的不确定度评估DOC NO 文件编号WI-095 REV 版本APAGE 页码2 of 3 实验标准差为 : 式中: ——试验标准差;——第 i 次测量的压痕尺寸;——样品平均值( n次测量的平均值);——样本数(检测次数)。实际测量中,一般取 3次读数的平均值,这里 n取3, 则A类标准不确定度 :2)标准不确定度的B类评定考虑到测量值会受到来自各方面因素的影响,具体到本实验室的测量, 这些因素主要包括:1.1由游标卡尺示值引入的不确定度根据游标卡尺的检定证书为分度值的游标卡尺,最大读数误差为均匀分布 , ,则,灵敏度系数,则1.2游标卡尺读数的对线误差引入的不确定度分度值为的游标卡尺,估计对线误差为,三角分布,则,灵敏系数,则1.3确定压痕边界引入的不确定度测量压痕直径时 , 用游标卡尺测内径的两刃尖对准压痕边沿, 由于压痕没有明显的界线, 所以该项不确定度较大 , 估计直径最大偏差为,三角分布,则,灵敏系数,则四、合成标准不确定度由A类和 B类标准不确定度合成的标准不确定度为:五、扩展不确定度对于检测实验室,扩展不确定度U由合成标准不确定度乘以包含因子k而得到,分析几个不WI 指导文件球压测试的不确定度评估DOC NO 文件编号WI-095 REV 版本APAGE 页码3 of 3 确定度分量,可以按正态分布进行估计。取包含因子k=2,于是扩展不确定度为:六、不确定度报告测得材料的压痕尺寸为 1.83mm,其扩展不确定度为 0.088mm,它是由合成标准不确定度乘以包含因子 k=2得到。
