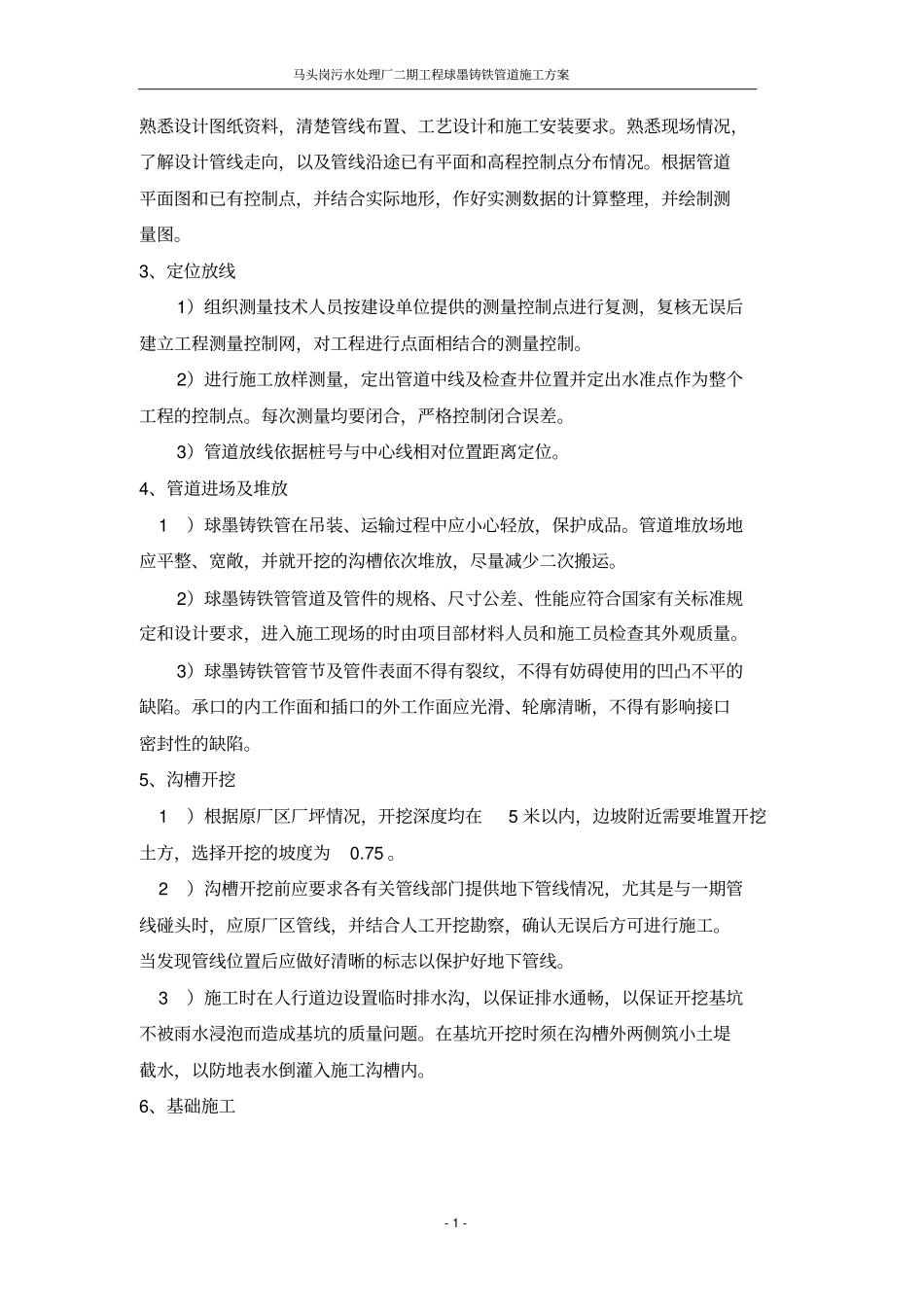

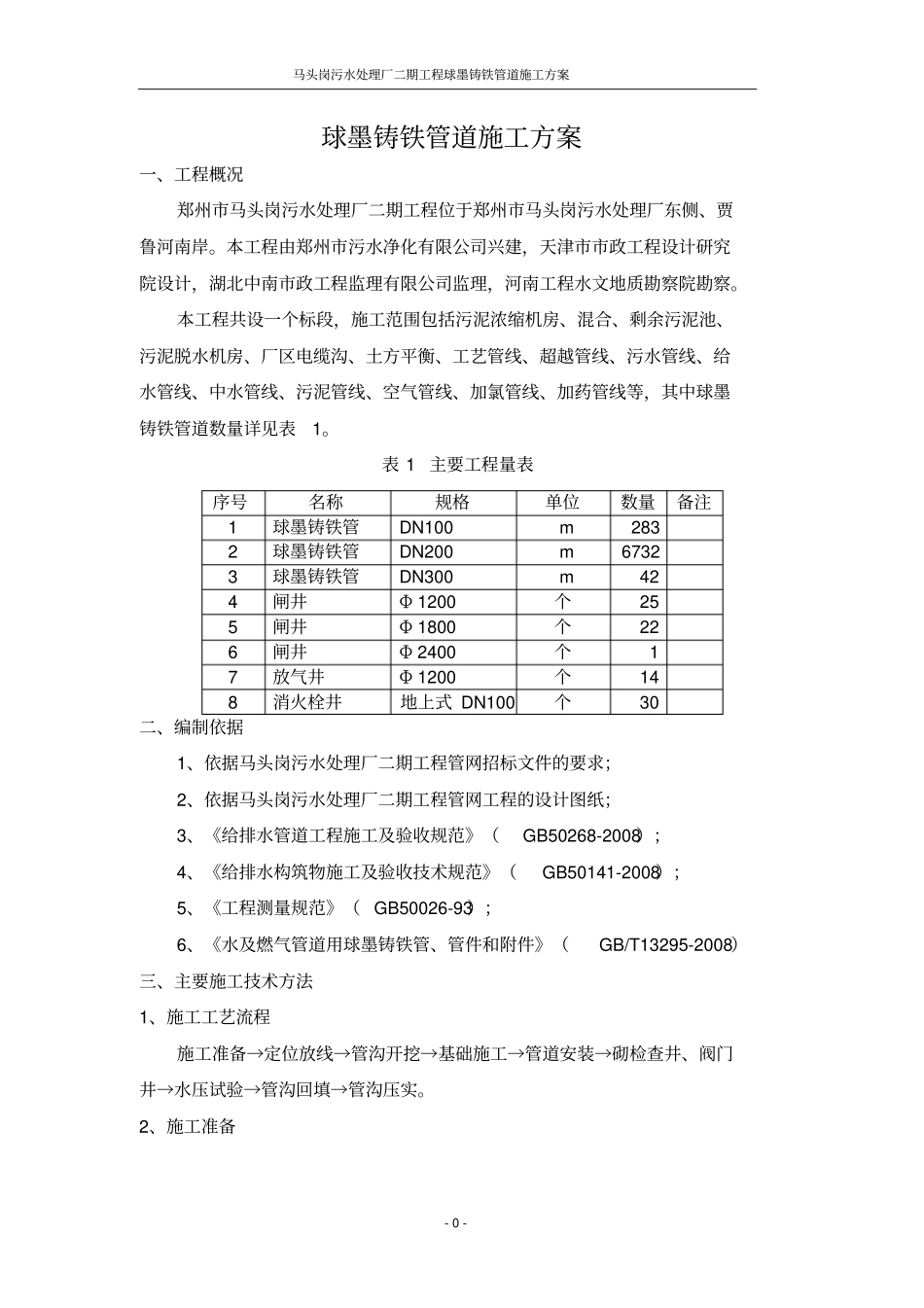

球墨铸铁管道施工方案马头岗污水处理厂二期工程球墨铸铁管道施工方案- 0 - 球墨铸铁管道施工方案一、工程概况郑州市马头岗污水处理厂二期工程位于郑州市马头岗污水处理厂东侧、贾鲁河南岸。本工程由郑州市污水净化有限公司兴建，天津市市政工程设计研究院设计，湖北中南市政工程监理有限公司监理，河南工程水文地质勘察院勘察。本工程共设一个标段，施工范围包括污泥浓缩机房、混合、剩余污泥池、污泥脱水机房、厂区电缆沟、土方平衡、工艺管线、超越管线、污水管线、给水管线、中水管线、污泥管线、空气管线、加氯管线、加药管线等，其中球墨铸铁管道数量详见表1。表 1 主要工程量表序号名称规格单位数量备注1 球墨铸铁管DN100 m 283 2 球墨铸铁管DN200 m 6732 3 球墨铸铁管DN300 m 42 4 闸井Φ 1200 个25 5 闸井Φ 1800 个22 6 闸井Φ 2400 个1 7 放气井Φ 1200 个14 8 消火栓井地上式 DN100 个30 二、编制依据1、依据马头岗污水处理厂二期工程管网招标文件的要求；2、依据马头岗污水处理厂二期工程管网工程的设计图纸；3、《给排水管道工程施工及验收规范》（GB50268-2008）；4、《给排水构筑物施工及验收技术规范》（GB50141-2008）；5、《工程测量规范》（ GB50026-93）；6、《水及燃气管道用球墨铸铁管、管件和附件》（GB/T13295-2008）三、主要施工技术方法1、施工工艺流程施工准备→定位放线→管沟开挖→基础施工→管道安装→砌检查井、阀门井→水压试验→管沟回填→管沟压实。2、施工准备马头岗污水处理厂二期工程球墨铸铁管道施工方案- 1 - 熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况。根据管道平面图和已有控制点，并结合实际地形，作好实测数据的计算整理，并绘制测量图。3、定位放线1）组织测量技术人员按建设单位提供的测量控制点进行复测，复核无误后建立工程测量控制网，对工程进行点面相结合的测量控制。2）进行施工放样测量，定出管道中线及检查井位置并定出水准点作为整个工程的控制点。每次测量均要闭合，严格控制闭合误差。3）管道放线依据桩号与中心线相对位置距离定位。4、管道进场及堆放 1）球墨铸铁管在吊装、运输过程中应小心轻放，保护成品。管道堆放场地应平整、宽敞，并就开挖的沟槽依次堆放，尽量减少二次搬运。2）球墨铸铁管管道及管件的规格、尺寸公差、性能应符合国家有关...
