球墨铸铁给水管专项施工方案

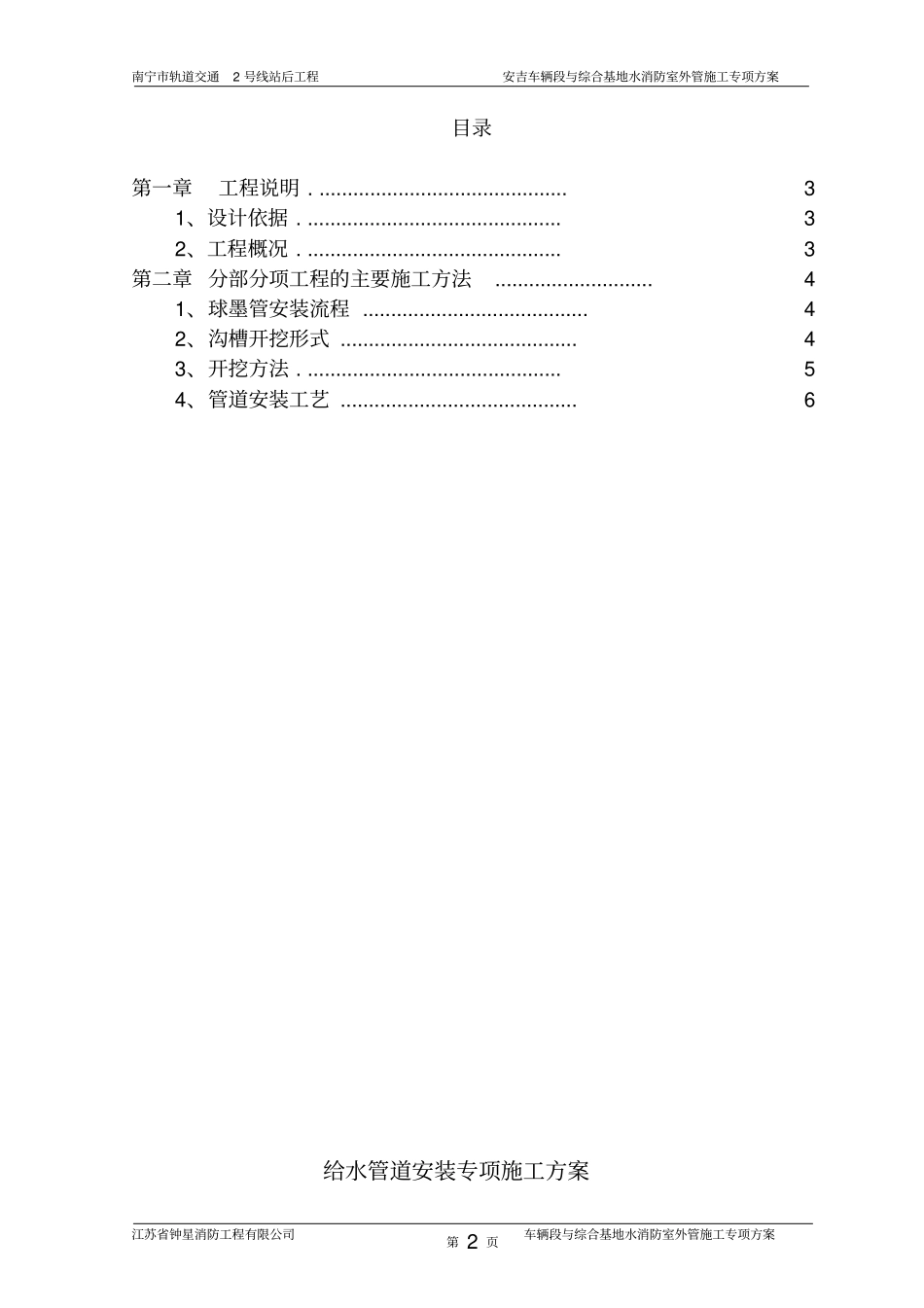

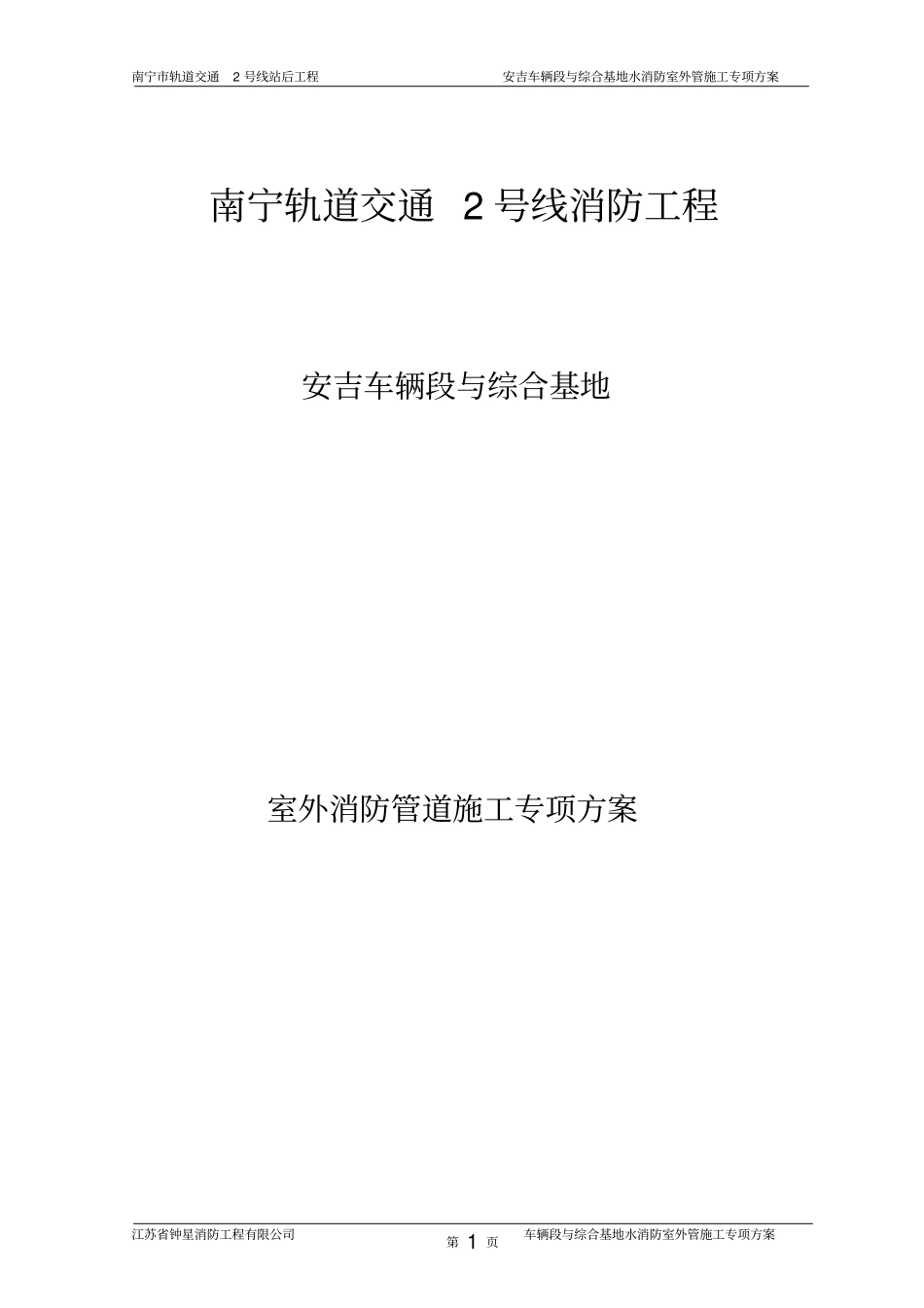

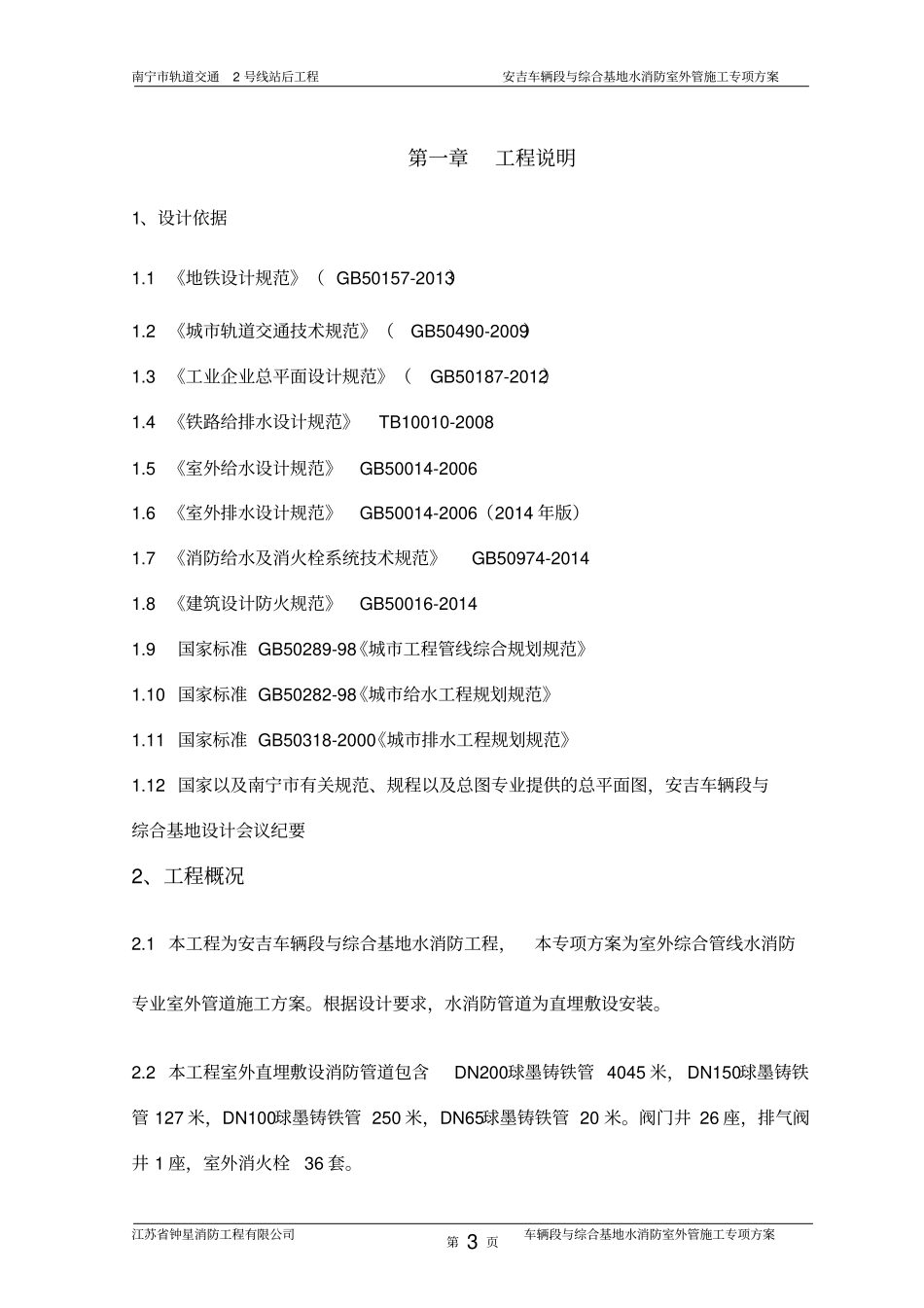

南宁市轨道交通2 号线站后工程安吉车辆段与综合基地水消防室外管施工专项方案江苏省钟星消防工程有限公司车辆段与综合基地水消防室外管施工专项方案第 1 页南宁轨道交通 2 号线消防工程安吉车辆段与综合基地室外消防管道施工专项方案南宁市轨道交通2 号线站后工程安吉车辆段与综合基地水消防室外管施工专项方案江苏省钟星消防工程有限公司车辆段与综合基地水消防室外管施工专项方案第 2 页目录第一章工程说明 . ............................................ 31、设计依据 . ............................................. 32、工程概况 . ............................................. 3第二章 分部分项工程的主要施工方法............................ 41、球墨管安装流程 ........................................ 42、沟槽开挖形式 .......................................... 43、开挖方法 . ............................................. 54、管道安装工艺 .......................................... 6给水管道安装专项施工方案南宁市轨道交通2 号线站后工程安吉车辆段与综合基地水消防室外管施工专项方案江苏省钟星消防工程有限公司车辆段与综合基地水消防室外管施工专项方案第 3 页第一章工程说明1、设计依据1.1 《地铁设计规范》（ GB50157-2013）1.2 《城市轨道交通技术规范》（GB50490-2009）1.3 《工业企业总平面设计规范》（GB50187-2012）1.4 《铁路给排水设计规范》 TB10010-2008 1.5 《室外给水设计规范》 GB50014-2006 1.6 《室外排水设计规范》 GB50014-2006（2014 年版）1.7 《消防给水及消火栓系统技术规范》 GB50974-2014 1.8 《建筑设计防火规范》 GB50016-2014 1.9国家标准 GB50289-98《城市工程管线综合规划规范》1.10 国家标准 GB50282-98《城市给水工程规划规范》1.11 国家标准 GB50318-2000《城市排水工程规划规范》1.12 国家以及南宁市有关规范、规程以及总图专业提供的总平面图，安吉车辆段与综合基地设计会议纪要2、工程概况2.1 本工程为安吉车辆段与综合基地水消防工程，本专项方案为室外综合管线水消防专业室外管道施工方案。根据设计要求，水消防管道为直埋敷设安装。2.2 本工程室外直埋敷设消防管道包含DN200球墨铸铁管 4045 米， DN150球墨铸铁管 127 米，DN100球墨铸铁管 250 米，DN65球墨铸铁管 20 米。阀门井 26 座，排气...
