球罐参考资料现场安装质量监督检验报告

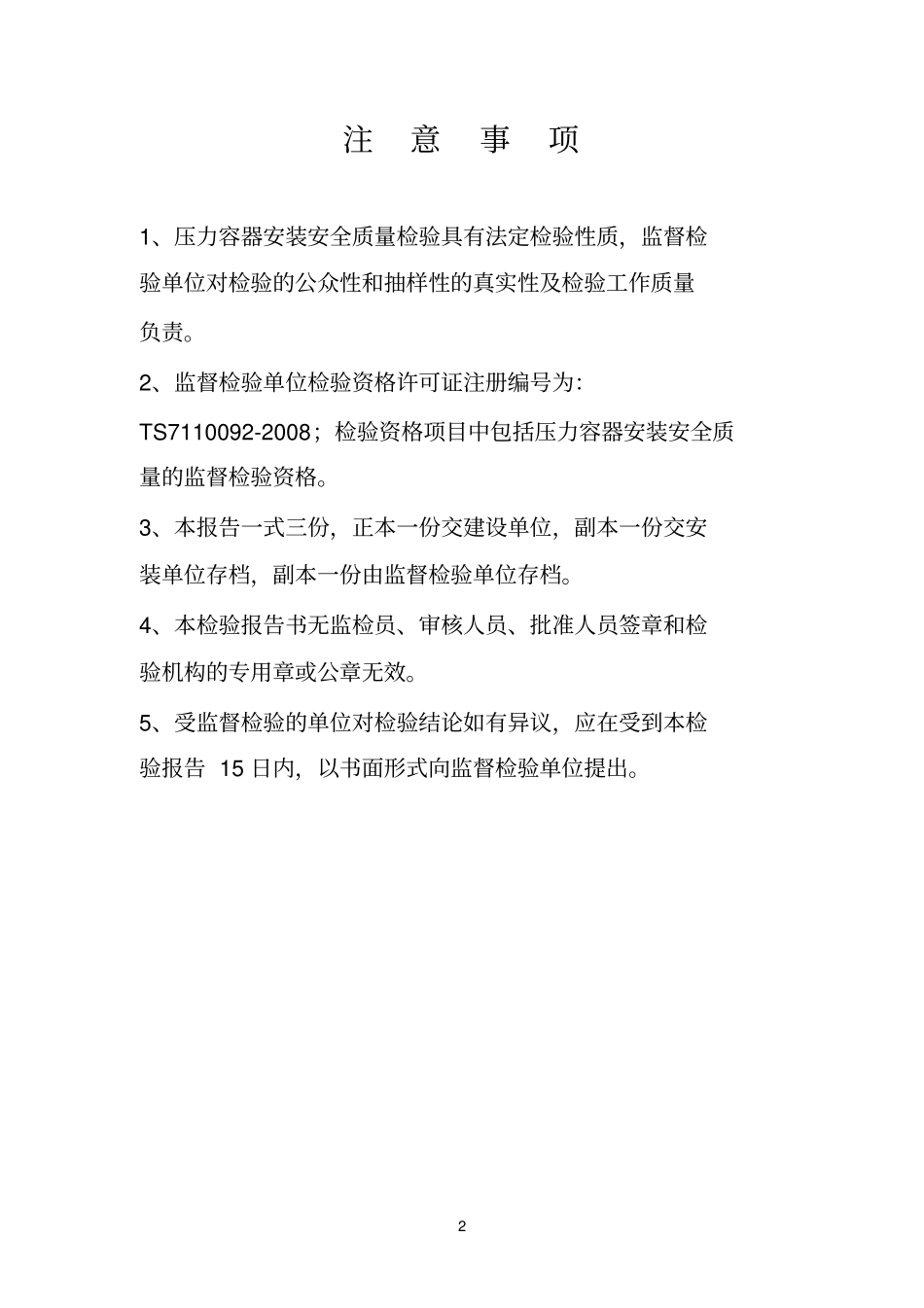

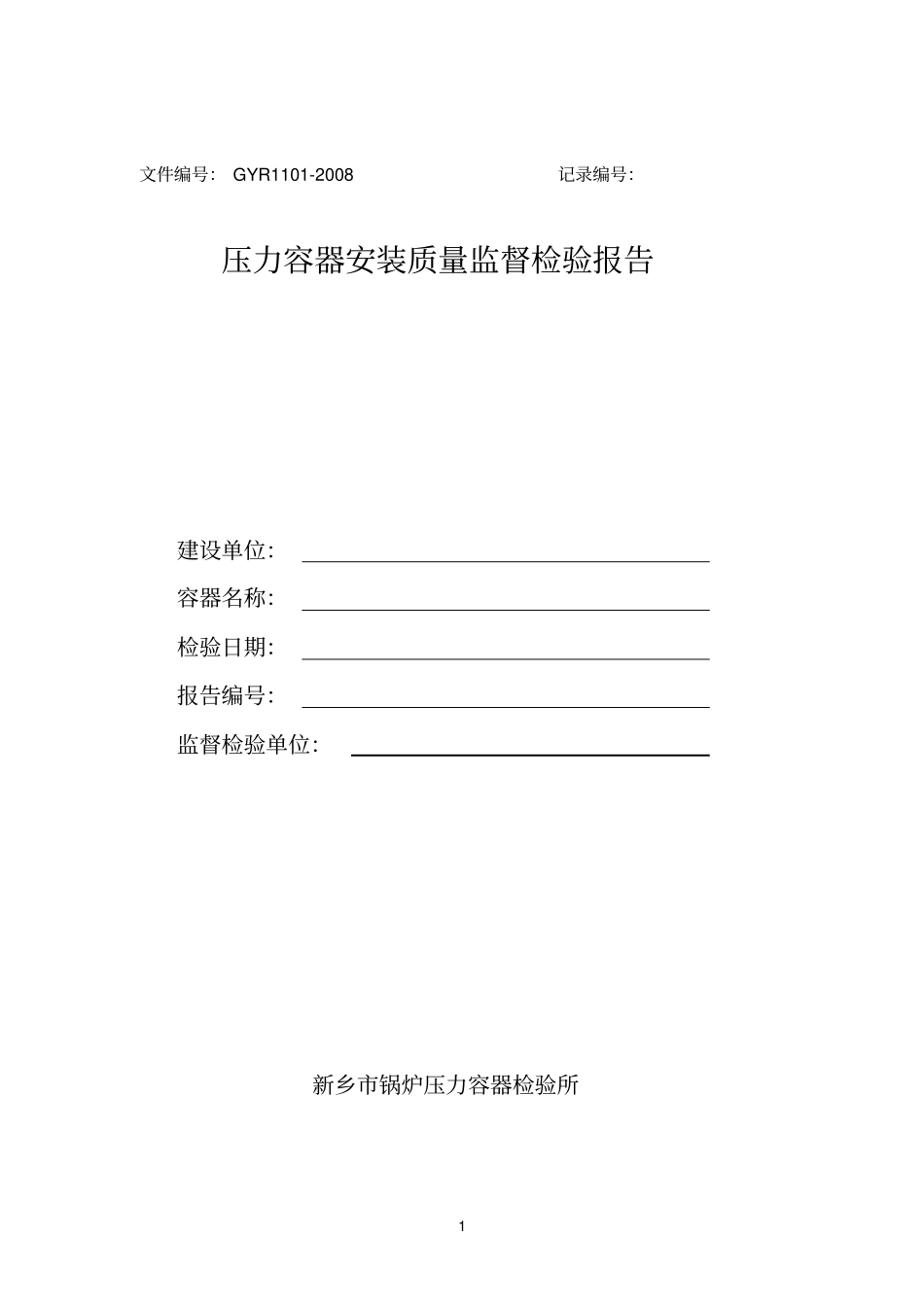

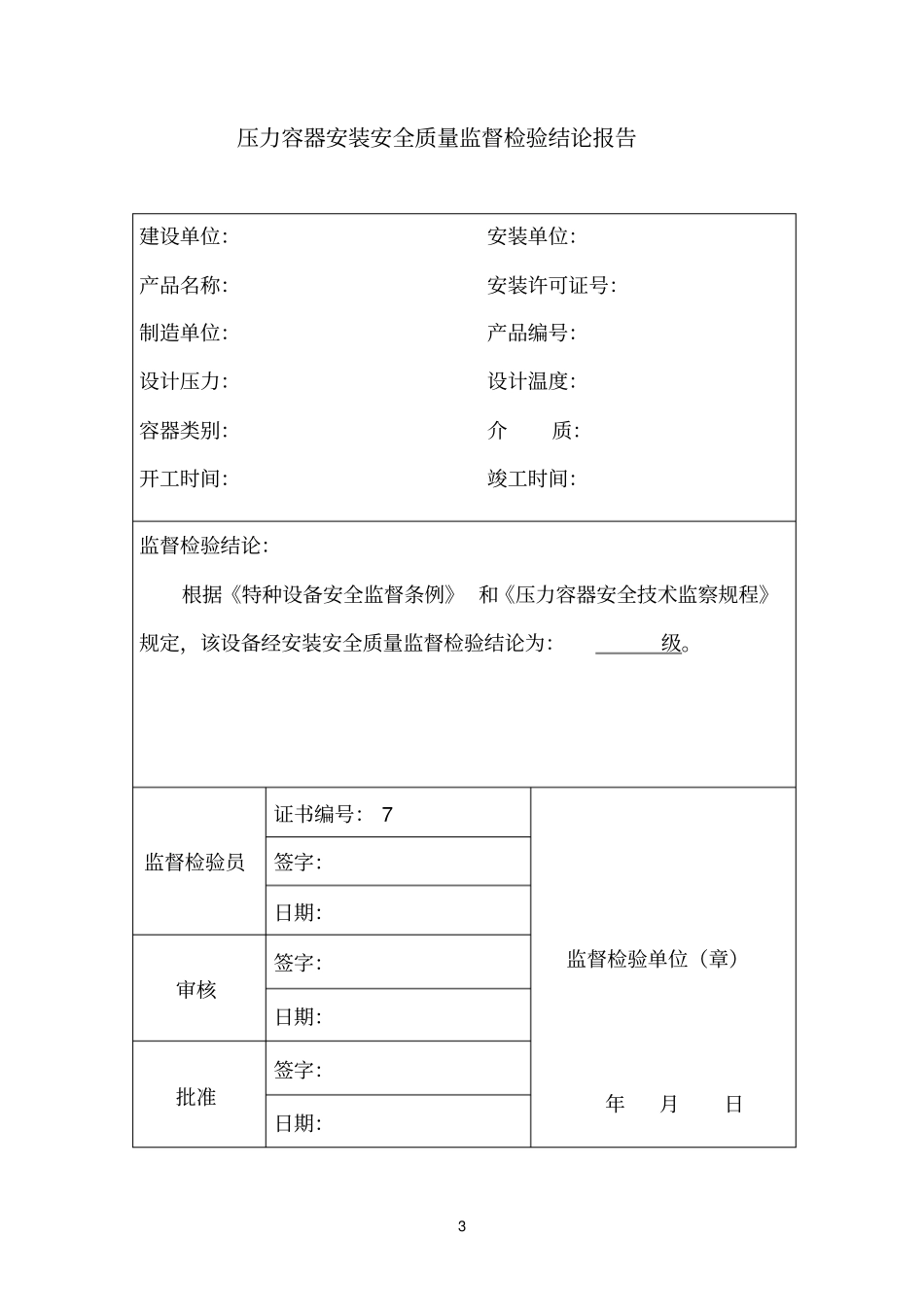

1 文件编号： GYR1101-2008 记录编号：压力容器安装质量监督检验报告建设单位：容器名称：检验日期：报告编号：监督检验单位：新乡市锅炉压力容器检验所2 注意事项1、压力容器安装安全质量检验具有法定检验性质，监督检验单位对检验的公众性和抽样性的真实性及检验工作质量负责。2、监督检验单位检验资格许可证注册编号为：TS7110092-2008；检验资格项目中包括压力容器安装安全质量的监督检验资格。3、本报告一式三份，正本一份交建设单位，副本一份交安装单位存档，副本一份由监督检验单位存档。4、本检验报告书无监检员、审核人员、批准人员签章和检验机构的专用章或公章无效。5、受监督检验的单位对检验结论如有异议，应在受到本检验报告 15 日内，以书面形式向监督检验单位提出。3 压力容器安装安全质量监督检验结论报告建设单位：安装单位：产品名称：安装许可证号：制造单位：产品编号：设计压力：设计温度：容器类别：介质：开工时间：竣工时间：监督检验结论：根据《特种设备安全监督条例》 和《压力容器安全技术监察规程》规定，该设备经安装安全质量监督检验结论为：级。监督检验员证书编号： 7 监督检验单位（章）年月日签字：日期：审核签字：日期：批准签字：日期：4 现场组焊压力容器（球罐）安装安全性能监督检验项目表制造单位：监检编号：产品名称：产品编号：类别：设计压力：壳程：设计温度：℃介质：主题材料及壁厚：筒体：封头：/ 制造日期：序号监检项目类别监检技术要求检查结果日期1 技术资料审查审计单位资格B 确认图纸设计印章有效2 审查制造和检验标准B 审查制造、检验标准有效性3 查球壳板合格证及质证书B 符合《容规》 10.14.25~27 条4 审查现场组焊质保体系B 194 号文《许可条件》 ，体系任命5 审查施工方案B 符合 GB50094，醒目和内容是否齐全6 基础验收中心圆直径 /基础方位B 允许偏差± 5mm/ 1°7 相邻支柱基础中心距/表高压B 允许偏差± 2mm/ ≤4mm8 支柱基础地脚螺栓中心与基础圆的间距 /基础表面平面度A 允许偏差± 2mm/ ≤5mm9 材料球壳板几何尺寸、 坡口、外观、厚度、 2 块 UT 复验B 符合国标 GB12337（，有复验记录（报告）且合格10 球壳板化学成分复验B 复验报告符合GB150 或相关材料标准11 焊接材料合格证及质证书B 符合 GB150 或相关材料标准12 焊材存储通风、烘干和保温B 离墙地 300，烘 360℃/2H 、保温13 焊接准备焊工资格证和钢印B...
