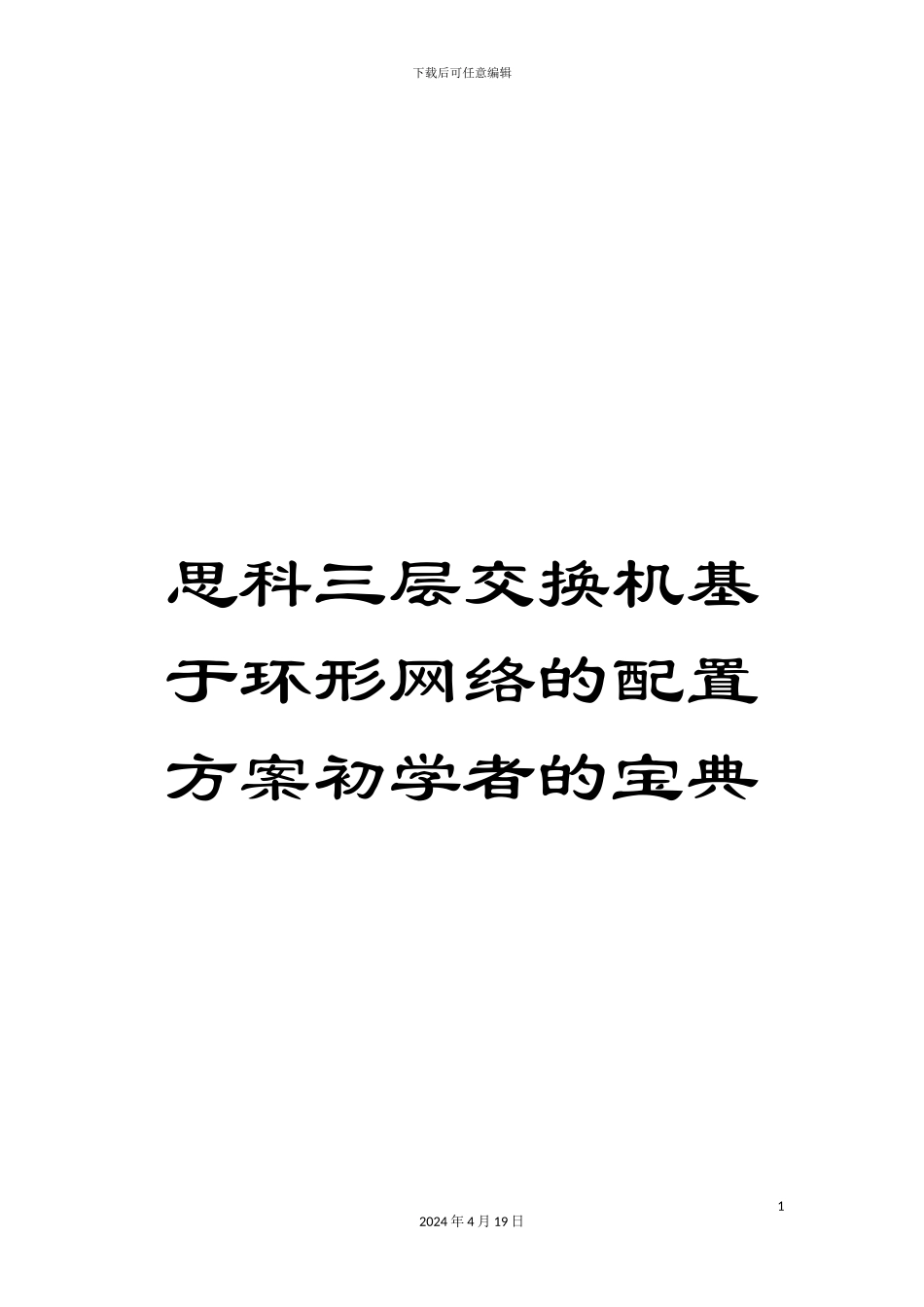

思科三层交换机基于环形网络的配置方案初学者的宝典VIP专享

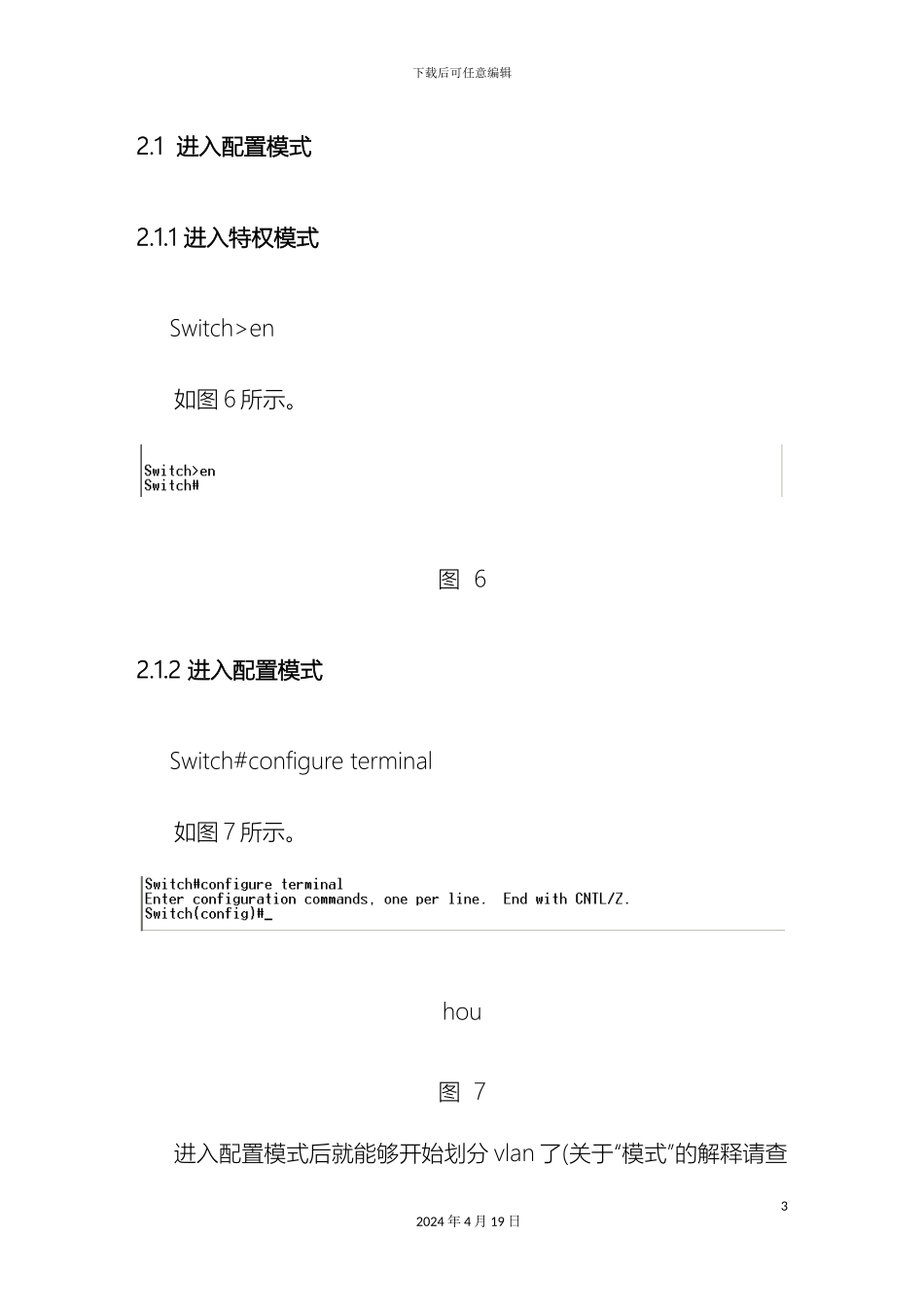

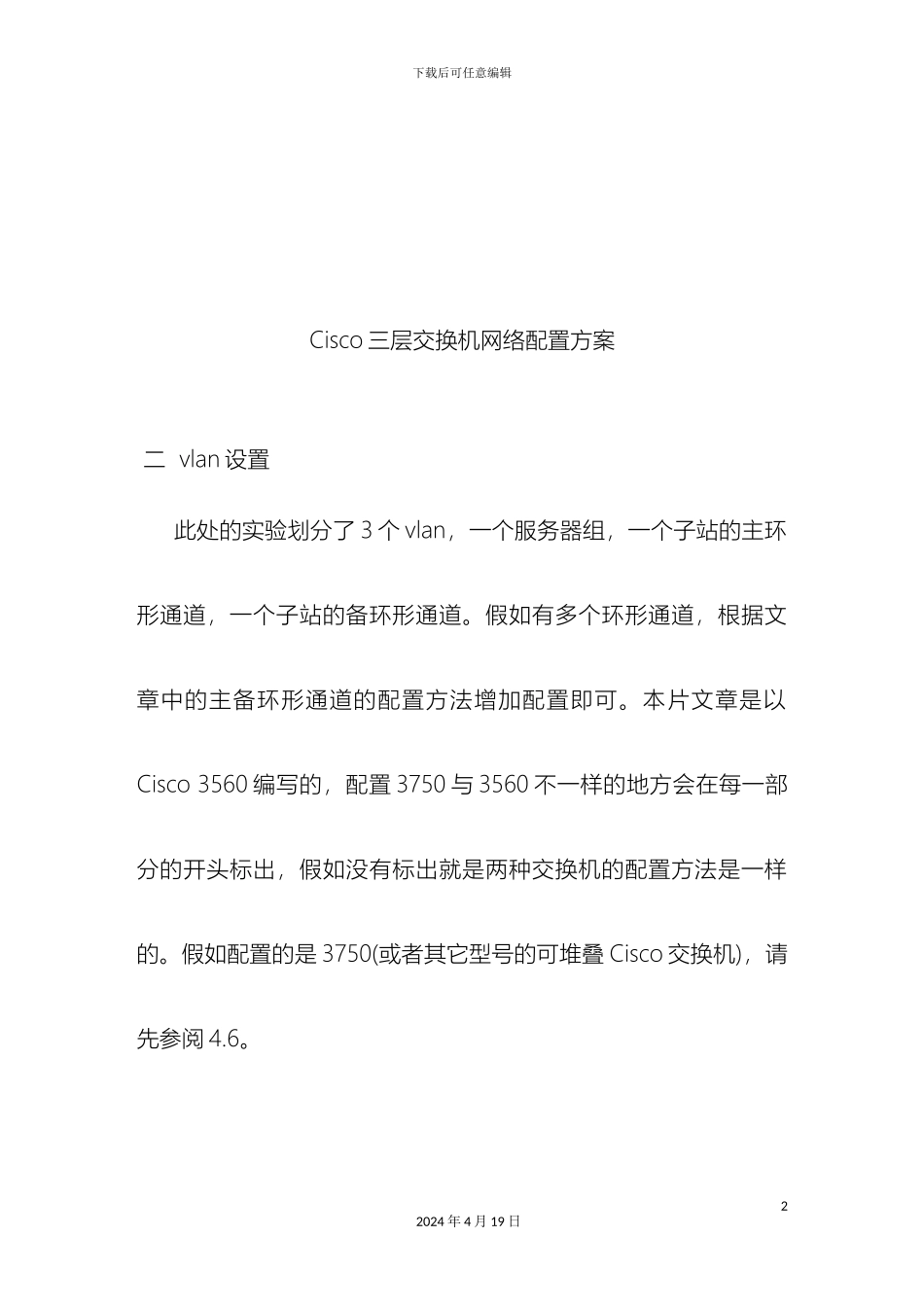

下载后可任意编辑思科三层交换机基于环形网络的配置方案初学者的宝典12024 年 4 月 19 日下载后可任意编辑Cisco 三层交换机网络配置方案 二 vlan 设置此处的实验划分了 3 个 vlan，一个服务器组，一个子站的主环形通道，一个子站的备环形通道。假如有多个环形通道，根据文章中的主备环形通道的配置方法增加配置即可。本片文章是以Cisco 3560 编写的，配置 3750 与 3560 不一样的地方会在每一部分的开头标出，假如没有标出就是两种交换机的配置方法是一样的。假如配置的是 3750(或者其它型号的可堆叠 Cisco 交换机)，请先参阅 4.6。22024 年 4 月 19 日下载后可任意编辑2.1 进入配置模式2.1.1 进入特权模式Switch>en如图 6 所示。图 62.1.2 进入配置模式Switch#configure terminal如图 7 所示。hou图 7进入配置模式后就能够开始划分 vlan 了(关于“模式”的解释请查32024 年 4 月 19 日下载后可任意编辑阅 4.2)。2.2 划分 vlan2.2.1 配置交换机的名称Switch(config)#hostname switch1如图 8 所示。图 82.2.2 划分 3 个 vlanswitch1(config)#vlan 10 !全局配置模式下进入 vlan模式并创立 vlan10switch1(config-vlan)#name commmaster !把 vlan10 命名为 commmasterswitch1(config-vlan)#vlan 20 !vlan 模式下创立42024 年 4 月 19 日下载后可任意编辑vlan20switch1(config-vlan)#name commbak !把 vlan20 命名为 commbakswitch1(config-vlan)#vlan 30 !vlan 模式下创立vlan30switch1(config-vlan)# name server !把 vlan30 命名为serverswitch1naswitch1(config)#如图 9 所示。图 952024 年 4 月 19 日下载后可任意编辑2.2.3 分配端口3560 端口 1 的名称是 g0/1,3750 堆叠后交换机 1 的端口 1 名称是 Gi1/0/1。交换机端口的名字是什么可在特权模式(即 switch1#)下用 sh vlan brief 查 看 。 2.2.3 中 的 命 令 是 在 3560 下 做 的 测 试 。gi1/0/21-22switch1(config)#interface range g0/1-2 !进入一组端口g0/1-2switch1(config-if-range)#switchport mode access !配置这组端口的模式为接入模式(可省略)switch1(config-if-range)#switchport access vlan 10 !把该组端口接入到 vlan10switch1(config-if-range)#interface range g0/23-24 !同上switch1(config-if-range)#switchport mode access6...
