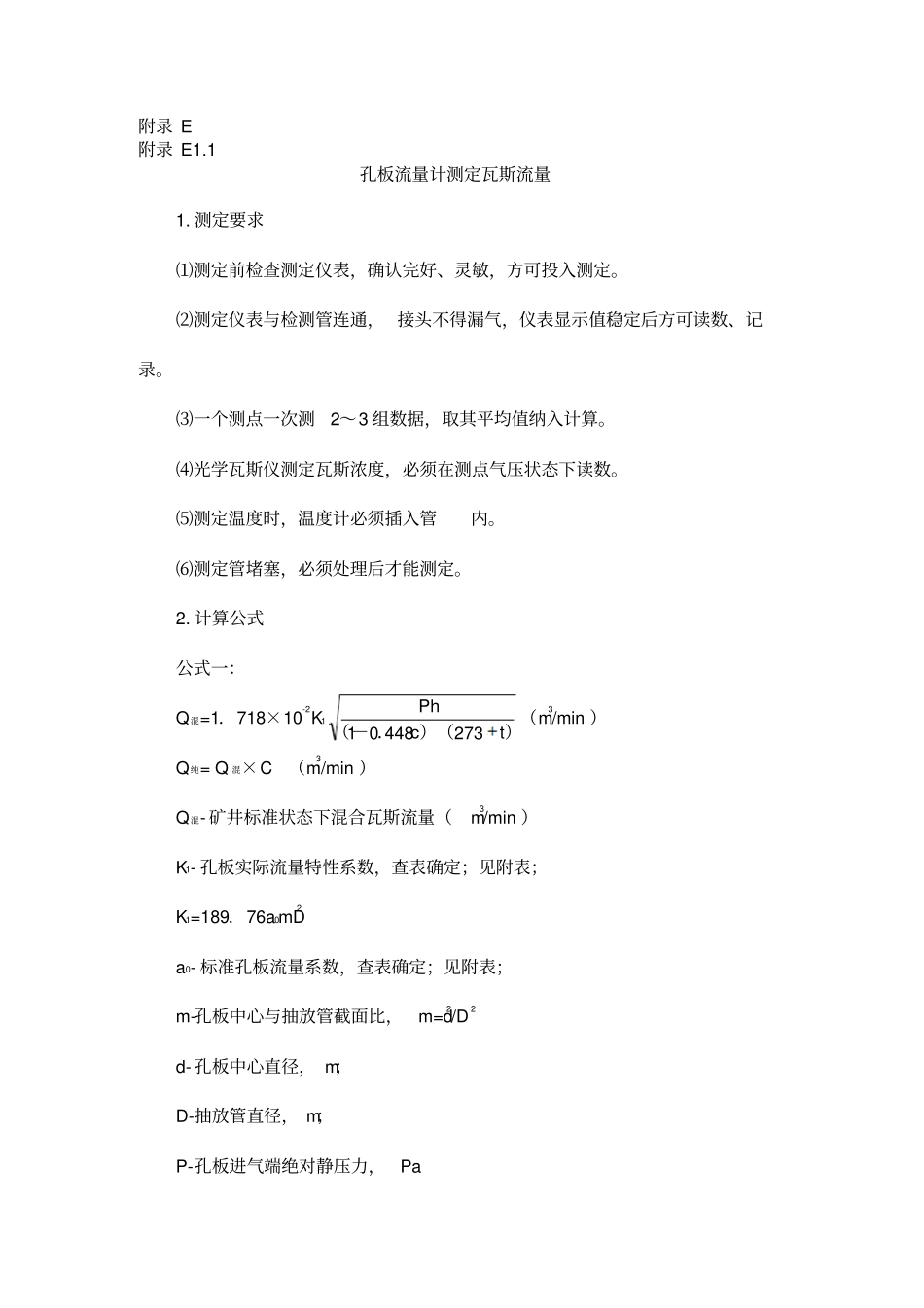

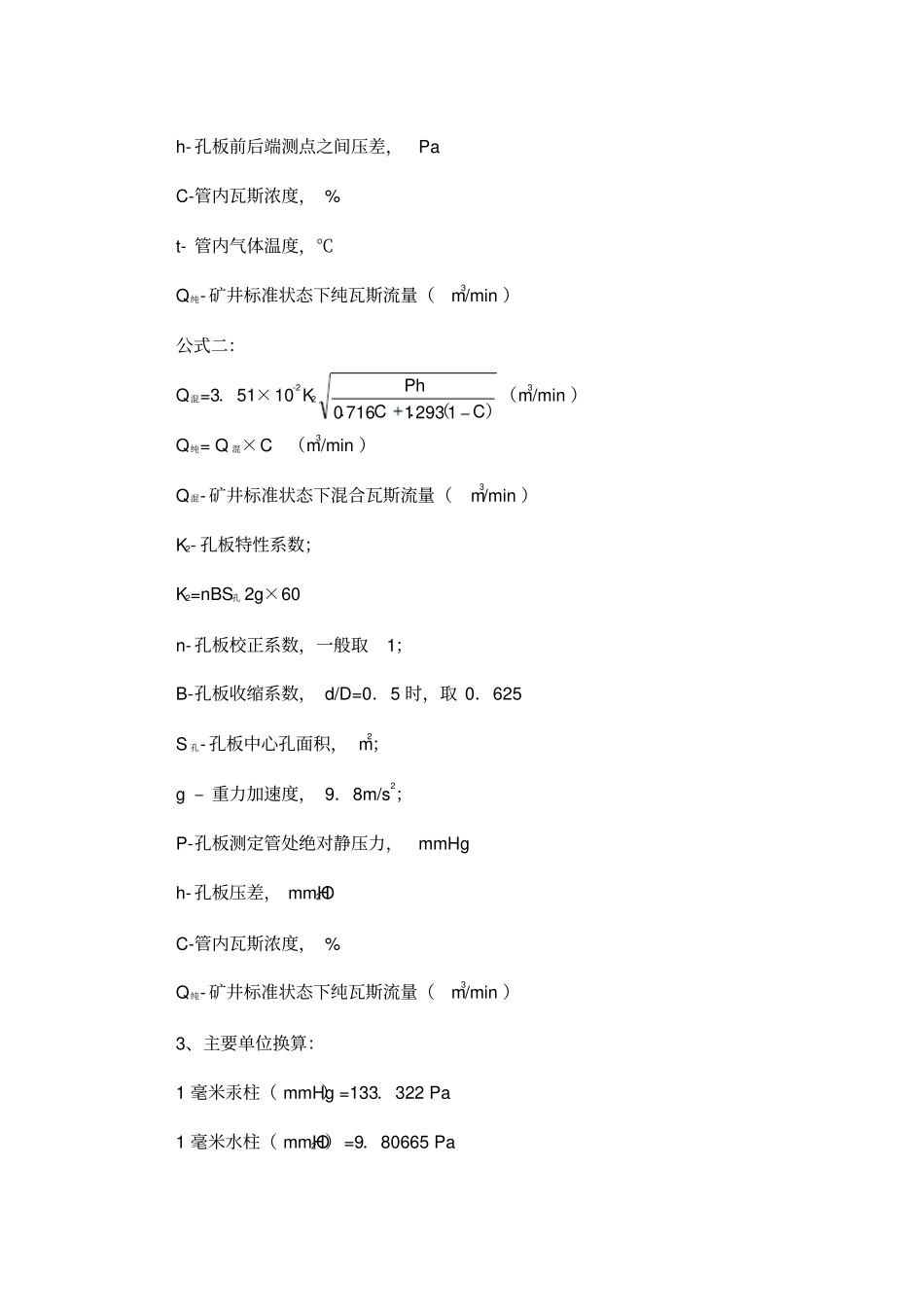

附录 E 附录 E1.1 孔板流量计测定瓦斯流量1. 测定要求⑴测定前检查测定仪表，确认完好、灵敏，方可投入测定。⑵测定仪表与检测管连通， 接头不得漏气，仪表显示值稳定后方可读数、记录。⑶一个测点一次测2～3 组数据，取其平均值纳入计算。⑷光学瓦斯仪测定瓦斯浓度，必须在测点气压状态下读数。⑸测定温度时，温度计必须插入管内。⑹测定管堵塞，必须处理后才能测定。2. 计算公式公式一：Q混=1．718×10-2K1））（（tc．－Ph27344801（m3/min ）Q纯= Q 混×C （m3/min ）Q混- 矿井标准状态下混合瓦斯流量（m3/min ）K1- 孔板实际流量特性系数，查表确定；见附表；K1=189．76a0mD2a0- 标准孔板流量系数，查表确定；见附表；m-孔板中心与抽放管截面比，m=d2/D2d- 孔板中心直径， m；D-抽放管直径， m；P-孔板进气端绝对静压力，Pa h- 孔板前后端测点之间压差，Pa C-管内瓦斯浓度， % t- 管内气体温度，℃Q纯- 矿井标准状态下纯瓦斯流量（m3/min ）公式二：Q混=3．51×10-2K2）（C．C．Ph129317160（m3/min ）Q纯= Q 混×C （m3/min ）Q混- 矿井标准状态下混合瓦斯流量（m3/min ）K2- 孔板特性系数；K2=nBS孔 2g×60 n- 孔板校正系数，一般取1；B-孔板收缩系数， d/D=0．5 时，取 0．625 S 孔- 孔板中心孔面积， m2；g – 重力加速度， 9．8m/s2；P-孔板测定管处绝对静压力，mmHg h- 孔板压差， mmH2O C-管内瓦斯浓度， % Q纯- 矿井标准状态下纯瓦斯流量（m3/min ）3、主要单位换算：1 毫米汞柱（ mmHg）=133．322 Pa 1 毫米水柱（ mmH2O）=9．80665 Pa 1 千克每平方厘米（㎏f/ ㎝2）=9．80665×104 Pa 1 标准大气压（ atm）=1．03125×105 Pa 附录 E1.2：皮托管测定瓦斯流量1. 测定要求⑴测定前检查皮托管全压（+）静压（ - ）气路，确认畅通，方可投入测定。⑵皮托管插入管内的位置必须按测定方法规定准确固定。皮托管与压差计连通后，接头不漏气，压差计液面稳定后，方可读数。⑶其余同孔板流量计测定要求3、4、6 条。2、测定方法和计算公式平均流速法：⑴测点设置在距管中心0．757r （r 指半径）处；⑵计算公式Q混=0．191D2C．HP44801（m3/min）Q纯= Q 混× C （m3/min）Q混- 矿井标准状态下混合瓦斯流量（m3/min ）D-瓦斯管内径； m；H-速压， Pa P-管内绝对静压力， Pa P= P 气－P 负P 气－测点气压， Pa P 负－抽放管负压， Pa C-管内...
