成大电气测量课程设计模板

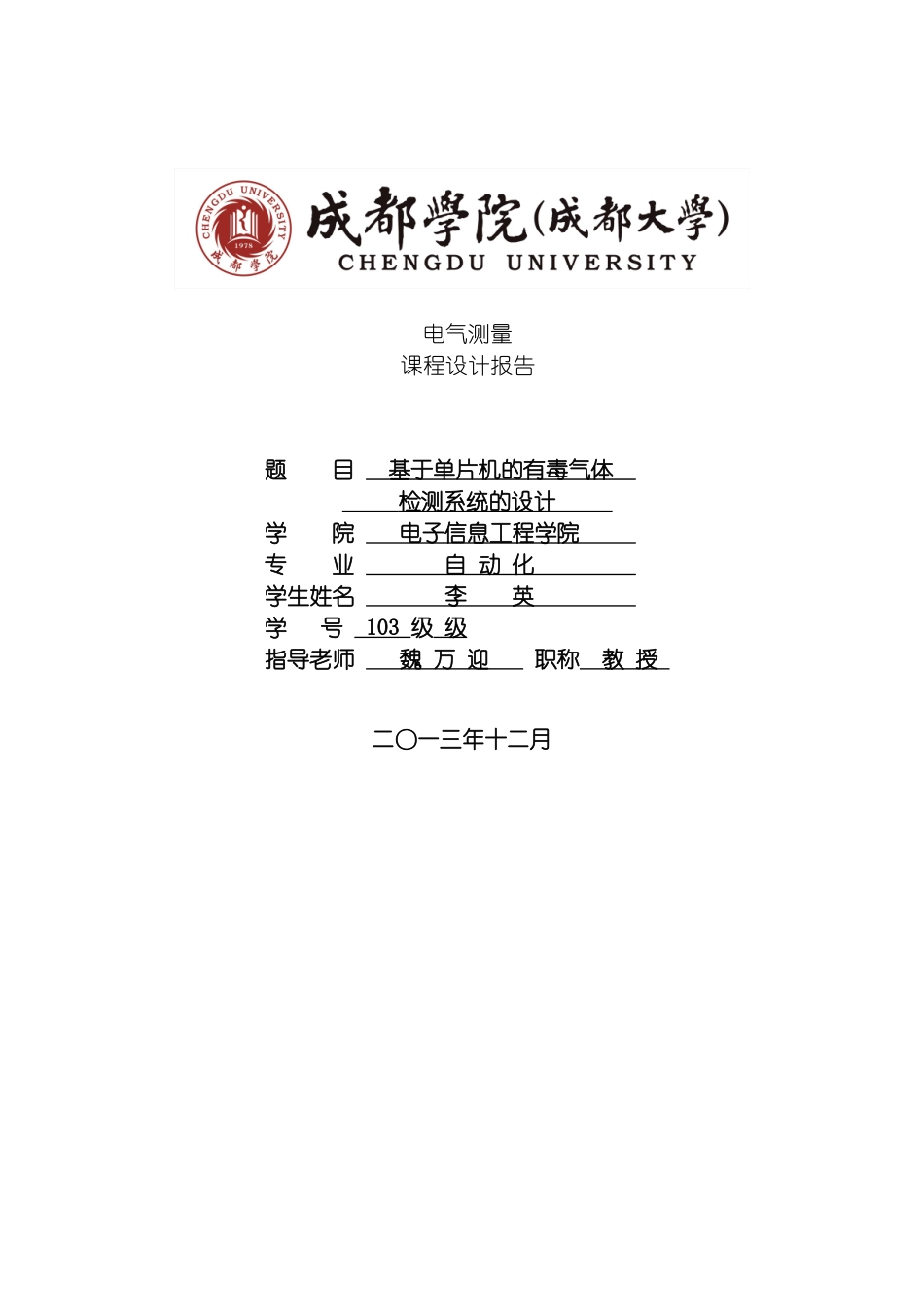

下载后可任意编辑成大电气测量课程设计1 电气测量 课程设计报告题 目 基于单片机的有毒气体 检测系统的设计 学 院 电子信息工程学院 专 业 自 动 化 学生姓名 李 英 学 号 103 级 级指导老师 魏 万 迎 职称 教 授 二〇一三年十二月下载后可任意编辑基于单片机的有毒气体检测系统的设计摘要: 煤矿中含有 CO(一氧化碳)等有毒气体, 是煤矿下重要的危害源之一, 是导致重大事故的因素。家庭中, 煤气泄漏将在短时间内产生大量一氧化碳, 危及人生安全。对一氧化碳气体检测仪表的讨论和开发也一直是人们关注的问题。本系统利用 51 单片机做核心控制模块, 利用 MQ-7 一氧化碳传感器探测一氧化碳。实时监控多处一氧化碳浓度变化, 假如某处一氧化碳浓度过高, 系统将发出声音报警, 并显示报警传感器号码, 提醒人们及时抢险。本系统可用于家庭环境, 也适用于工业环境。由于单片机成本低廉, 自动控制功能比较强大, 运行稳定, 环境适应性好, 因此本系统采纳单片机做控制的核心元件。MQ-7 一氧化碳传感器对一氧化碳的灵敏度高、 长寿命、 低成本、 简单的驱动电路即可。因此, 很适用于家庭的一氧化碳检测。即使在光线较暗时, 数码管也能清楚的显示报警房间号码, 因此选用数码管做显示模块。本文主要叙述了基于单片机的有毒气体检测系统设计的全过程, 包括硬件电路设计、 软件设计、 电脑仿真。关键词: 一氧化碳; 单片机; 检测; 报警2下载后可任意编辑目 录第 1 章 绪 论...........................................41.1 设计的背景与意义.................................41.2 国内外讨论现状...................................51.3 本文主要内容及章节安排...........................6第 2 章 硬件系统设计....................................82.1 硬件总体设计.....................................82.2 单片机的最小系统................................102.2.1 单片机简介.................................102.2.2 时钟电路和复位电路.........................122.3 A/D 转换电路....................................132.3.1 ADC0809 主要特性............................142.3.2 ADC0809 引脚功能说明........................142.3.3 ADC0809 工作过程............................152.4 一氧化碳传感器介绍..............................162.5 显示...
