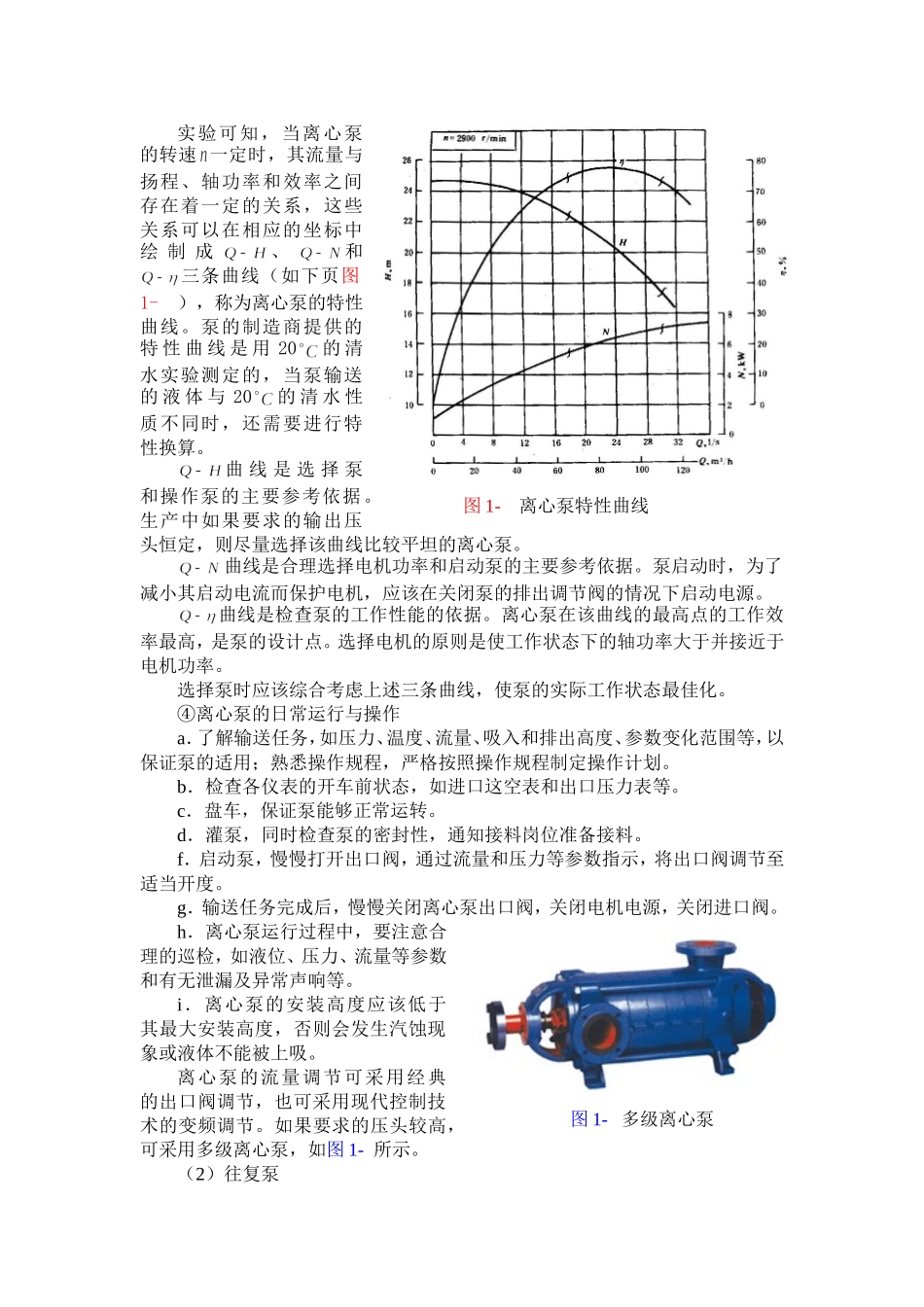

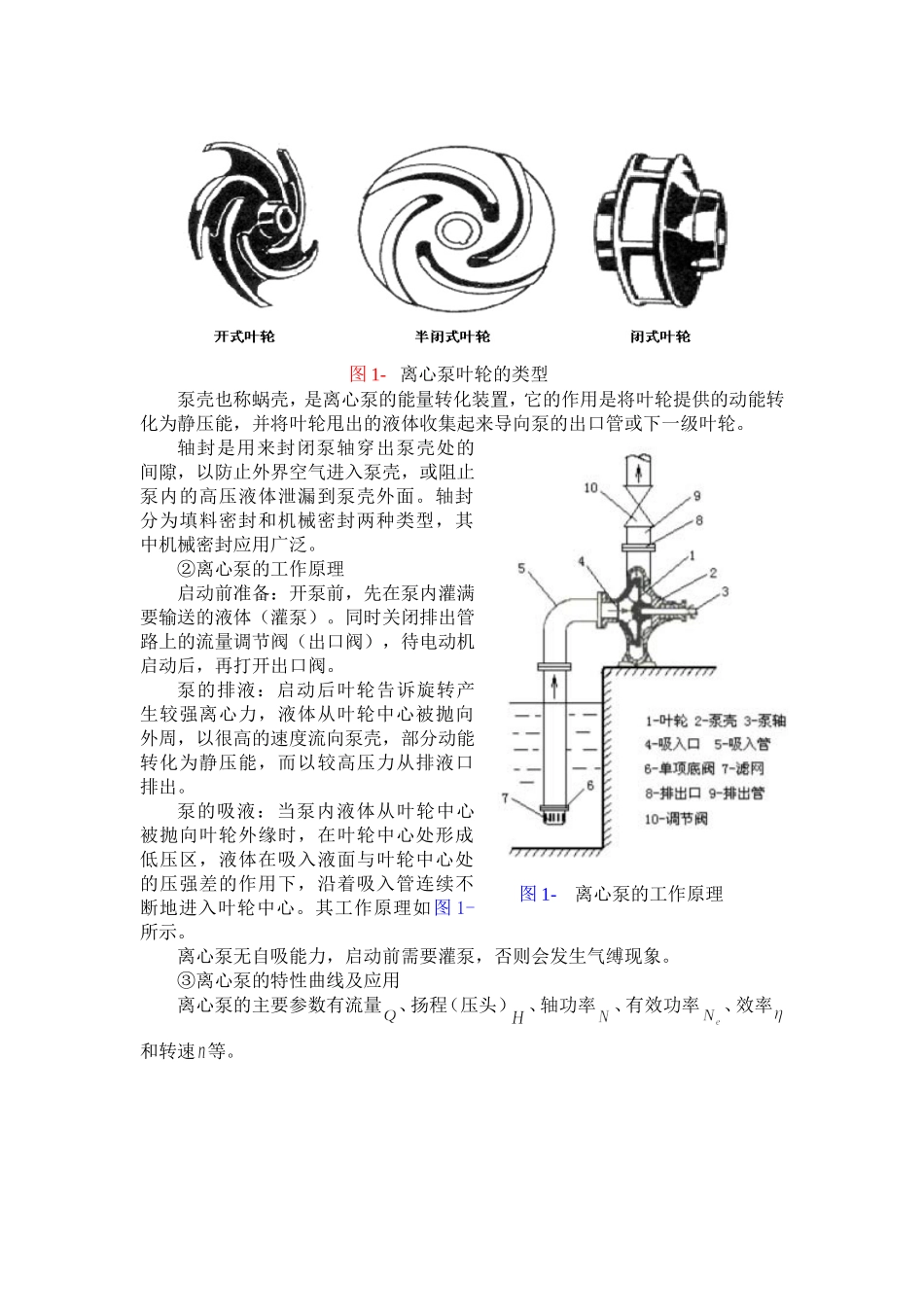

第三节化工装置基础与日常运行化工生产过程中，化工装置的正常运行和安全生产是重中之重。任何化工生产装置都有与之相应的操作规程，以指导、组织和管理生产。“三传一反”精辟概括了化工生产过程的本质。“三传”指化学工业中遵循共同的物理变化规律的三大基本单元操作，即动量传递、热量传递和质量传递过程；“一反”指化学反应。根据生产工艺要求，将若干单元有机组合起来，就构成了完整的化工生产过程。下面将简单介绍一些“三传一反”中的典型化工装置及日常运行和操作。一、流体输送装置流体输送装置主要包括液体输送装置和气体的压缩与输送装置。1.液体输送装置液体输送装置统称泵。根据泵的工作原理和结构特征可划分为动力式泵、容积式泵、流体作用泵和其他类型泵等。动力式泵也称叶片式泵，包括离心泵、轴流泵和旋涡泵等，此类泵的压头随流量而变；容积式泵也称正位移泵，包括往复泵、隔膜泵、齿轮泵和螺杆泵等，此类泵的压头几乎与流量无关；流体作用泵是利用一种流体的作用来产生压力或真空环境，从而输送另一种流体的装置，如酸蛋、喷射泵、水锤泵和空气升液器等。（1）离心泵离心泵是典型的动力式泵，在化工生产中应用最为广泛。①离心泵的结构离心泵的名称很形象，它是依靠离心力作用来输送流体的。离心泵的主要构件有：叶轮、泵壳、轴封和泵轴等，见图1-叶轮是离心泵中能量传递的部件，它的作用是将原动机的机械能传递给被输送的液体，以增加液体的静压能和动能。离心泵的叶轮可分为闭式、半闭式和开式三种，如图1-所示。目前，大多数离心泵采用闭式叶轮，半开式和开式叶轮常用语输送含有杂质的液体。图1-离心泵的结构泵壳也称蜗壳，是离心泵的能量转化装置，它的作用是将叶轮提供的动能转化为静压能，并将叶轮甩出的液体收集起来导向泵的出口管或下一级叶轮。轴封是用来封闭泵轴穿出泵壳处的间隙，以防止外界空气进入泵壳，或阻止泵内的高压液体泄漏到泵壳外面。轴封分为填料密封和机械密封两种类型，其中机械密封应用广泛。②离心泵的工作原理启动前准备：开泵前，先在泵内灌满要输送的液体（灌泵）。同时关闭排出管路上的流量调节阀（出口阀），待电动机启动后，再打开出口阀。泵的排液：启动后叶轮告诉旋转产生较强离心力，液体从叶轮中心被抛向外周，以很高的速度流向泵壳，部分动能转化为静压能，而以较高压力从排液口排出。泵的吸液：当泵内液体从叶轮中心被抛向叶轮外缘时，在叶轮中心处形成低压区，液体在吸入液面与叶轮中心处的压强差的作用下，沿着吸入管连续不断地进入叶轮中心。其工作原理如图1-所示。离心泵无自吸能力，启动前需要灌泵，否则会发生气缚现象。③离心泵的特性曲线及应用离心泵的主要参数有流量、扬程（压头）、轴功率、有效功率、效率和转速等。图1-离心泵叶轮的类型图1-离心泵的工作原理实验可知，当离心泵的转速一定时，其流量与扬程、轴功率和效率之间存在着一定的关系，这些关系可以在相应的坐标中绘制成、和三条曲线（如下页图1-），称为离心泵的特性曲线。泵的制造商提供的特性曲线是用20的清水实验测定的，当泵输送的液体与20的清水性质不同时，还需要进行特性换算。曲线是选择泵和操作泵的主要参考依据。生产中如果要求的输出压头恒定，则尽量选择该曲线比较平坦的离心泵。曲线是合理选择电机功率和启动泵的主要参考依据。泵启动时，为了减小其启动电流而保护电机，应该在关闭泵的排出调节阀的情况下启动电源。曲线是检查泵的工作性能的依据。离心泵在该曲线的最高点的工作效率最高，是泵的设计点。选择电机的原则是使工作状态下的轴功率大于并接近于电机功率。选择泵时应该综合考虑上述三条曲线，使泵的实际工作状态最佳化。④离心泵的日常运行与操作a．了解输送任务，如压力、温度、流量、吸入和排出高度、参数变化范围等，以保证泵的适用；熟悉操作规程，严格按照操作规程制定操作计划。b．检查各仪表的开车前状态，如进口这空表和出口压力表等。c．盘车，保证泵能够正常运转。d．灌泵，同时检查泵的密封性，通知接料岗位准备接料。f．启动泵，慢慢打开出口阀，通过流量和压力等参数指示，将出口阀调节至适当开度。g．输送...
