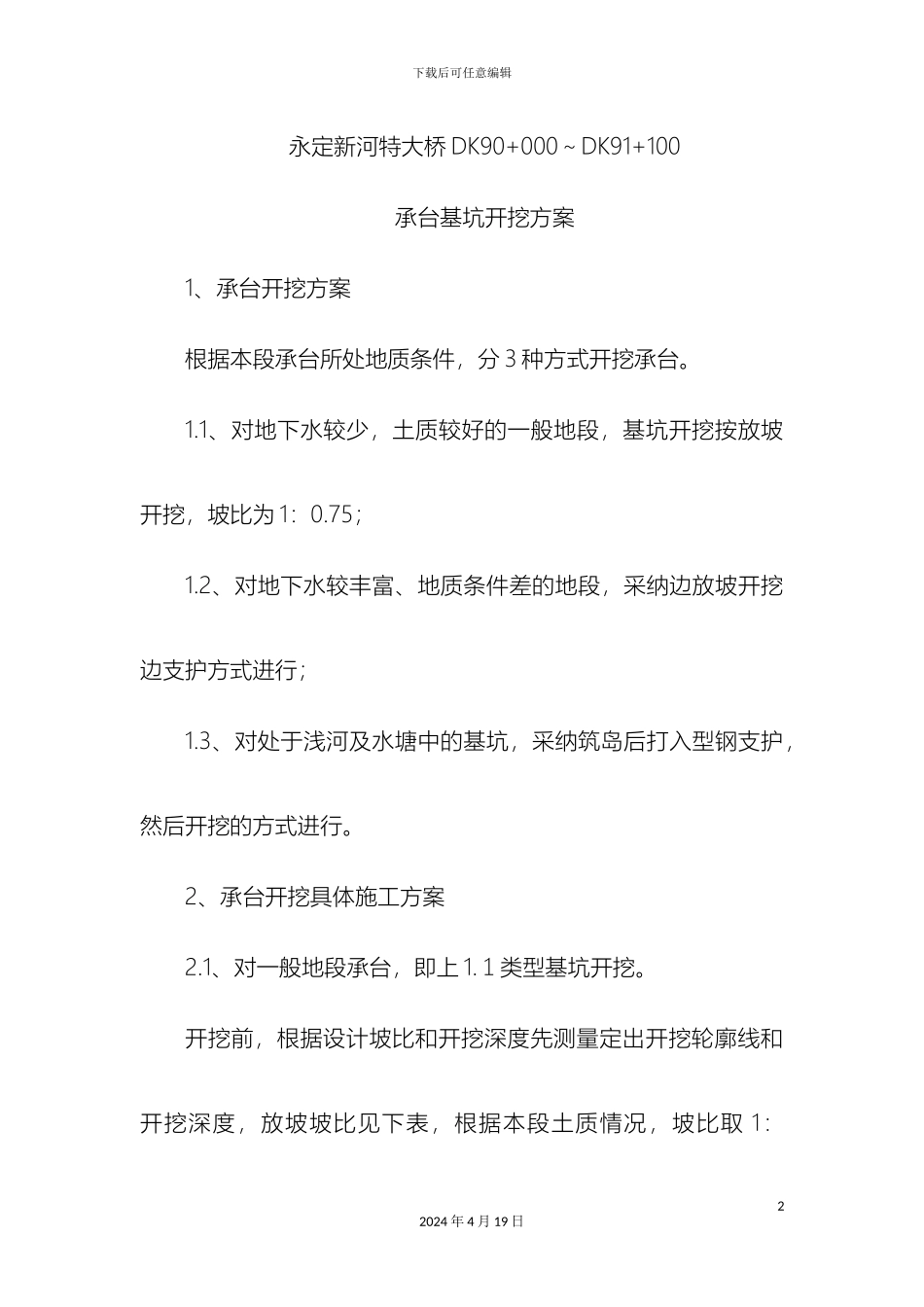

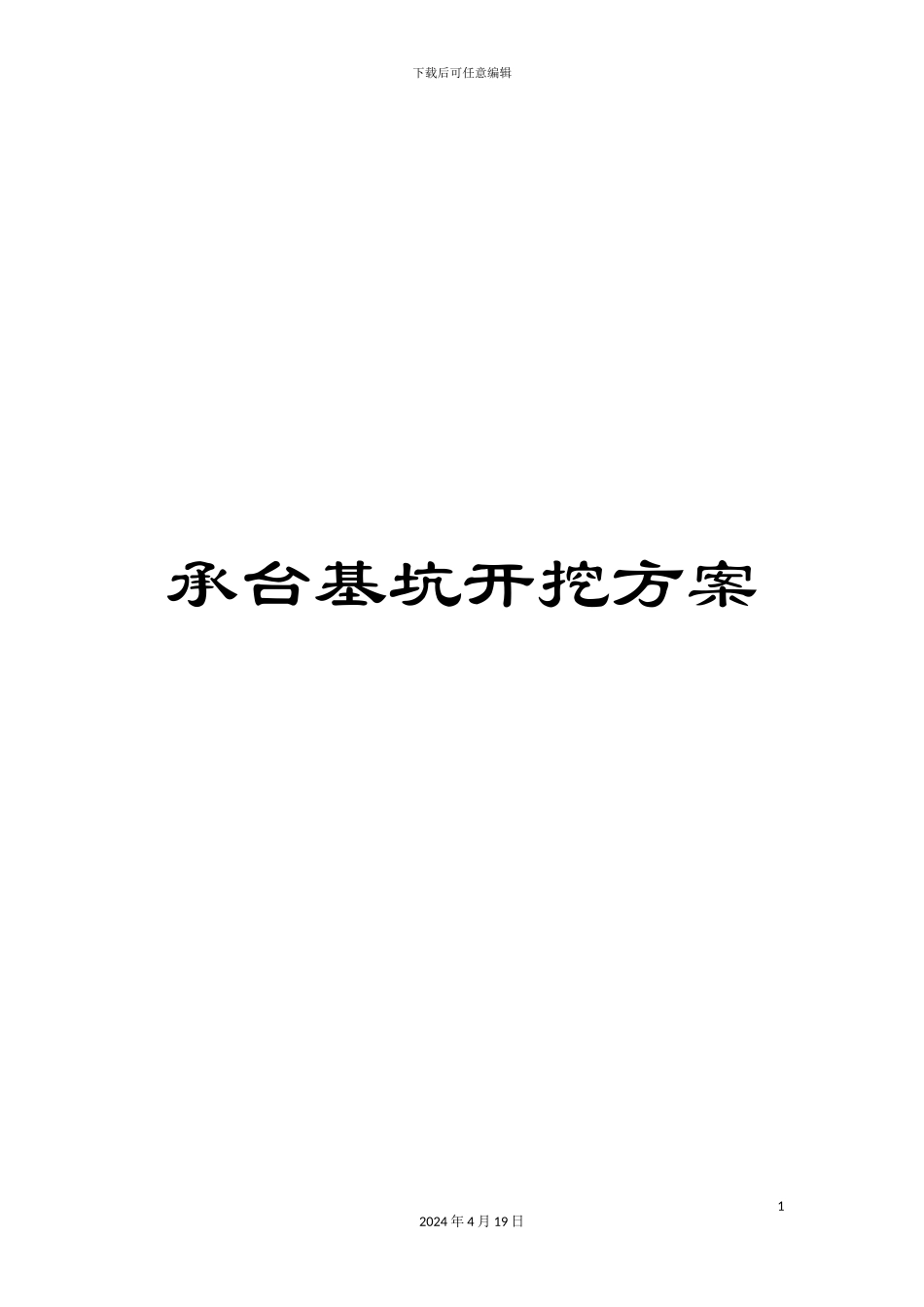

下载后可任意编辑承台基坑开挖方案12024 年 4 月 19 日下载后可任意编辑永定新河特大桥 DK90+000～DK91+100承台基坑开挖方案1、承台开挖方案根据本段承台所处地质条件，分 3 种方式开挖承台。1.1、对地下水较少，土质较好的一般地段，基坑开挖按放坡开挖，坡比为 1：0.75；1.2、对地下水较丰富、地质条件差的地段，采纳边放坡开挖边支护方式进行；1.3、对处于浅河及水塘中的基坑，采纳筑岛后打入型钢支护，然后开挖的方式进行。2、承台开挖具体施工方案2.1、对一般地段承台，即上 1.１类型基坑开挖。开挖前，根据设计坡比和开挖深度先测量定出开挖轮廓线和开挖深度，放坡坡比见下表，根据本段土质情况，坡比取 1：22024 年 4 月 19 日下载后可任意编辑0．75。并做好护桩，以便控制基坑开挖深度和底部尺寸。采纳挖掘机开挖，人工配合。出土及时使用自卸汽车运走，减少弃土对坡顶的压力。基坑基底尺寸比设计每侧宽出 50～75cm。基坑开挖至距设计承台底标高 20～30cm 时，即采纳人工清除剩余土方至设计承台底标高且用人工使用小型机具凿除桩头，基坑内设截水沟汇水井抽水法排水。基底铺设 5cm 厚砂浆作为承台垫层，基底垫层高程允许偏差±20mm。基坑四周设置排水沟、集水坑，用抽水机或潜水泵及时将坑内积水排除。当施工便道距基坑较近时，便道与基坑之间设置 1m宽的护道，并在基坑周围设置截水沟防止水流入基坑。2.2、对地下水较丰富，地质条件较差地段承台，即上 1.2 型基坑开挖。对地下水较丰富，地质条件较差地段承台，开挖时采纳32024 年 4 月 19 日下载后可任意编辑φ50mm 钢管（木桩）和 30mm 厚的木板进行边坡防护。开挖前精确放样，然后根据 1：0.5 边坡开挖基坑,开挖一段(大约 5 米左右)到设计标高后,立即用挖掘机垂直打入钢管（木桩）,要求桩尖打入到承台底至少 1.5～2 米，桩间距为 0.75 米，并用钢管、方木将钢管桩（木桩）连接成整体。边坡人工进行修理，大致一个平面，铺上木板，用钢管（方木）与钢管架（纵向梁）连接,来防护边坡。开挖后立即进行承台施工，做到随挖、随清、随加固。桩打入后，如出现坍塌迹象要实行加固措施，如进行横向连接和加后地锚。具体见下图 2-1。图 2-1 承台开挖坑壁支护示意图42024 年 4 月 19 日下载后可任意编辑 在施工中，为加快防护速度，在地质条件允许下，可将支撑方木和木板改成袋装粘土加固。具体见下图 2-2。图 2－2 承台开挖坑壁支护示意图2....
