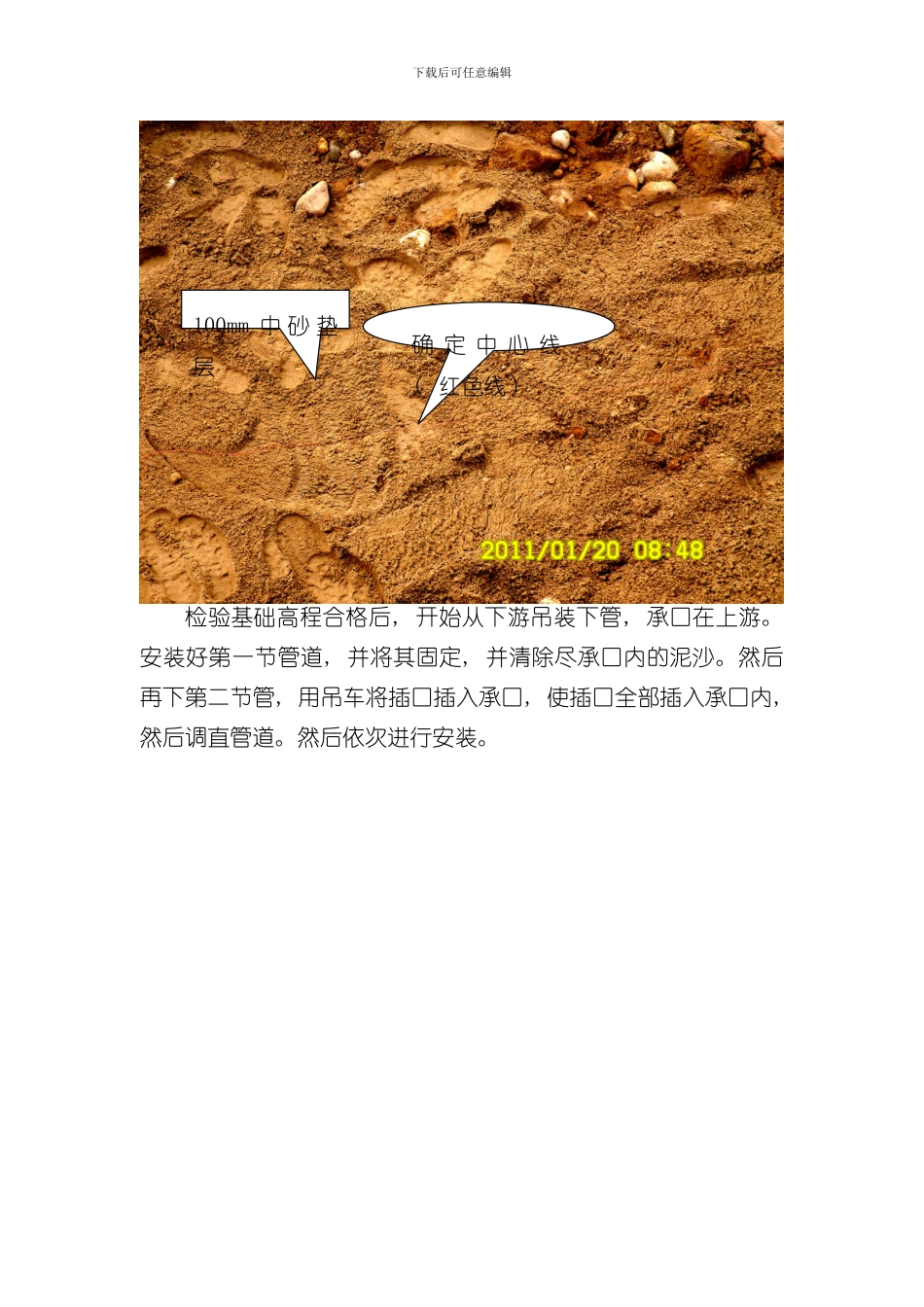

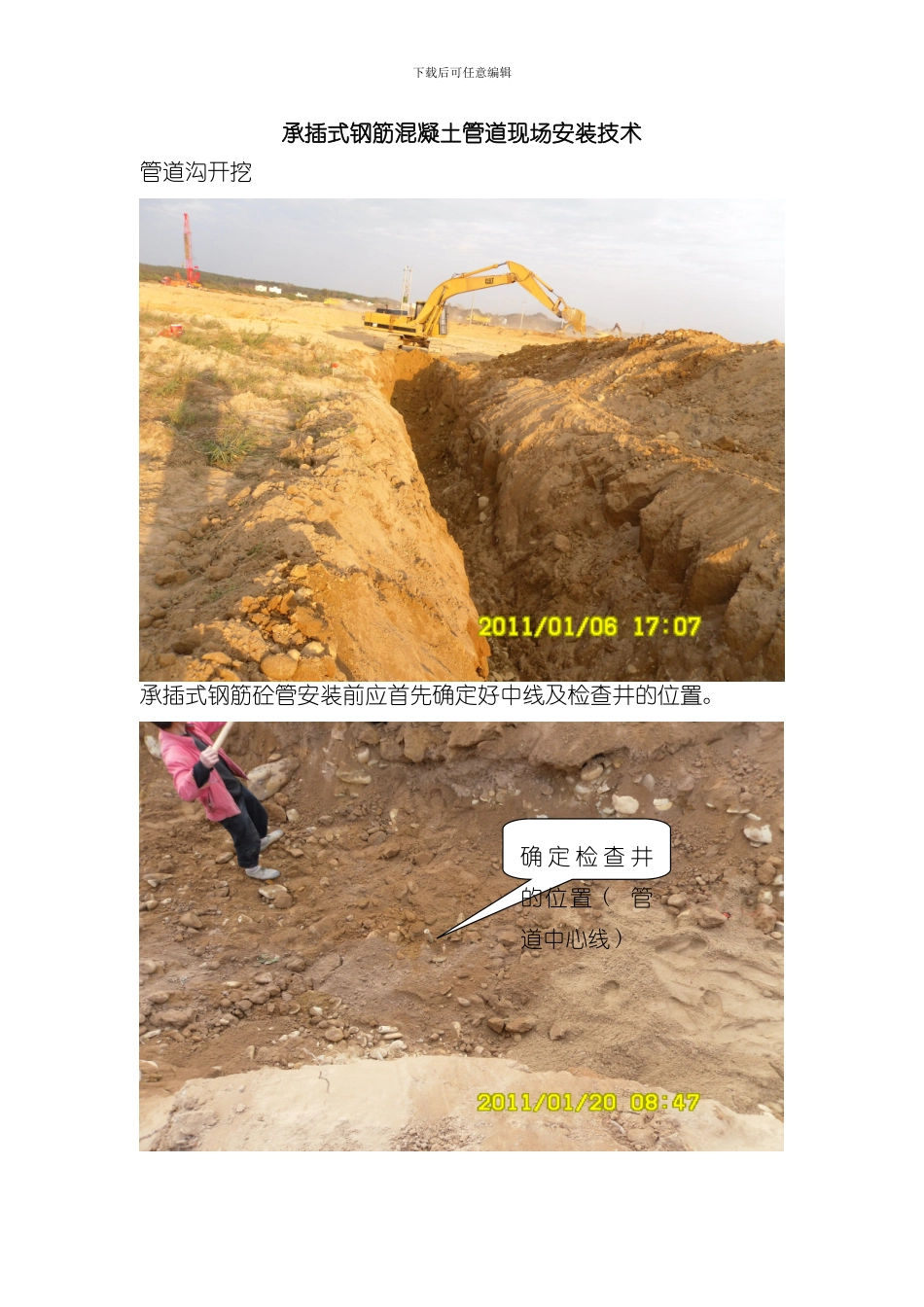

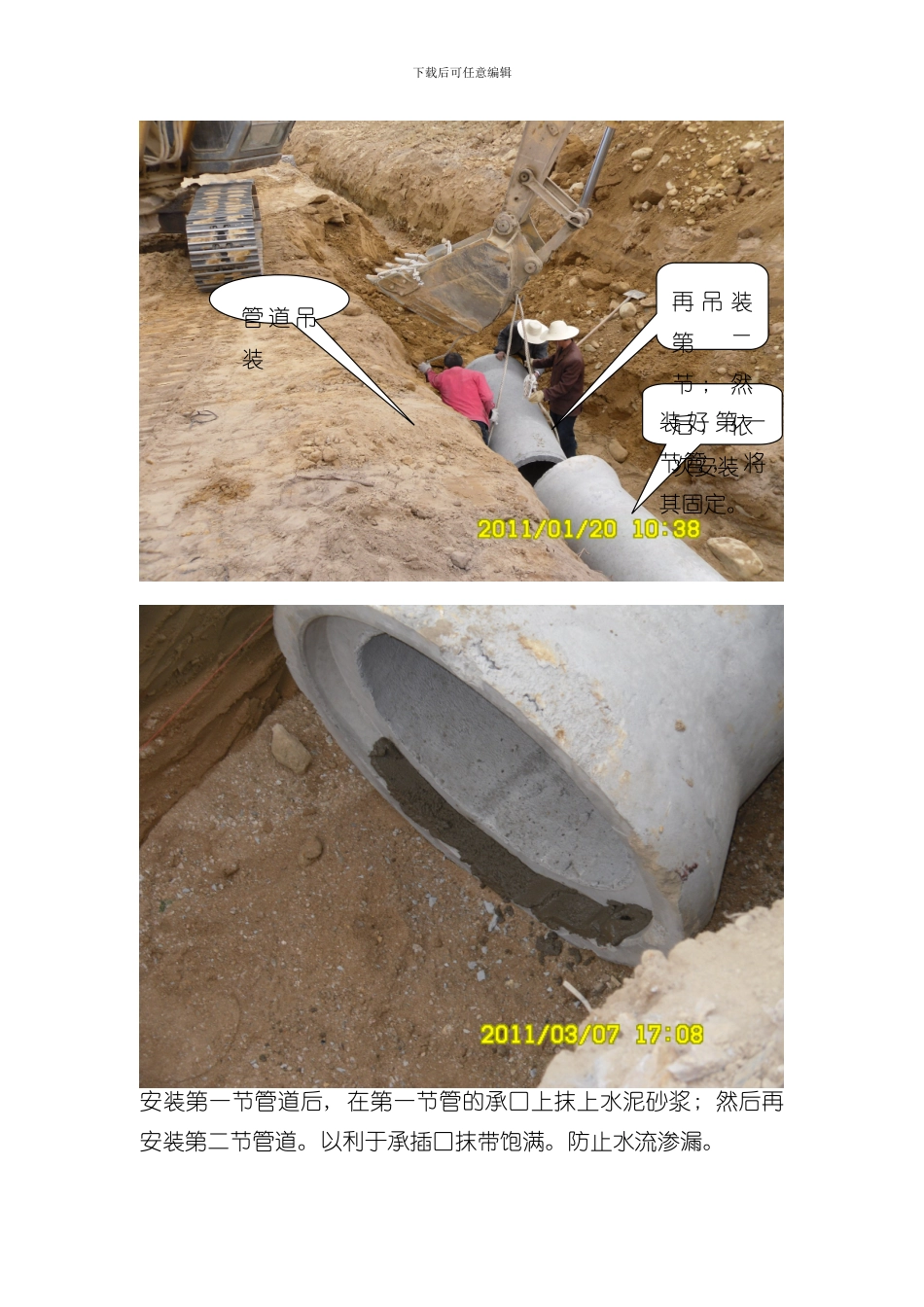

下载后可任意编辑承插式钢筋混凝土管道现场安装技术管道沟开挖承插式钢筋砼管安装前应首先确定好中线及检查井的位置。确 定 检 查 井的位置 ( 管道中心线 ) 下载后可任意编辑检验基础高程合格后, 开始从下游吊装下管, 承口在上游。安装好第一节管道, 并将其固定, 并清除尽承口内的泥沙。然后再下第二节管, 用吊车将插口插入承口, 使插口全部插入承口内, 然后调直管道。然后依次进行安装。确 定 中 心 线( 红色线 ) 100mm 中 砂 垫层下载后可任意编辑安装第一节管道后, 在第一节管的承口上抹上水泥砂浆; 然后再安装第二节管道。以利于承插口抹带饱满。防止水流渗漏。管 道 吊装装 好 第 一节管 , 将其固定。再 吊 装第二节 ; 然后 , 依次安装下载后可任意编辑管道的安装方向。砌筑检查井上游下游承口箭 头 指向 为 水流方向下载后可任意编辑水泥砂浆抹带下载后可任意编辑当管道砼强度达到 5MPa 以上时进行回填级配砂石, 槽底至管水泥砂浆抹带成品 ( 宽度20—30mm) 水泥砂浆抹带下载后可任意编辑顶平, 不得含有有机物以及大于 50mm 的砖石等硬块, 在抹带接口处;应采纳细粒级配砂石回填。回填级配砂石的含水量, 宜按级配砂石类和采纳的压实工具控制在最佳含水量附近。每层虚铺厚度不超过 30cm。沟槽回填时应符合下列规定: 宜按级配砂石类和采纳的压实工具控制在最佳含水量附近。每层虚铺厚度不超过30cm。沟槽回填时应符合下列规定: 回填级配砂石或其它回填材料运入槽内时不得损伤管节及其接口, 并应根据每层虚铺厚度的用量将回填级配砂石运至槽内, 不得在影响压实的范围内堆料, 管道两侧和管顶以上 50cm 范围内的回填级配砂石, 应由沟槽两侧对称运入槽内, 不得直接扔在管道上, 回填其它部位时, 应均匀运入槽内, 不得集中推入。回填级配砂石压实应符合下列规定: 回填级配砂石压实应逐层进行, 且不得损伤管道。管道两侧和管顶平, 应采纳轻夯压实, 管道两侧压实面的高度不得超过 30cm。管道基础为级配砂石弧基础时, 管道与基础之间的三角区应填实。下载后可任意编辑压实时, 管道两侧应对称进行, 且不得使管道位移或损伤。分段回填级配砂石压实时, 相邻段的接茬应呈阶梯形, 且不得漏夯。采纳木夯、 蛙式夯等压实工具时, 应夯夯相连( 采纳压路机时, 碾压的重叠宽度不得小于 20cm。采纳压路机、 振动压路机等压实机械时, 其行驶速度不得超过 2km/h。管道沟槽位于路...
