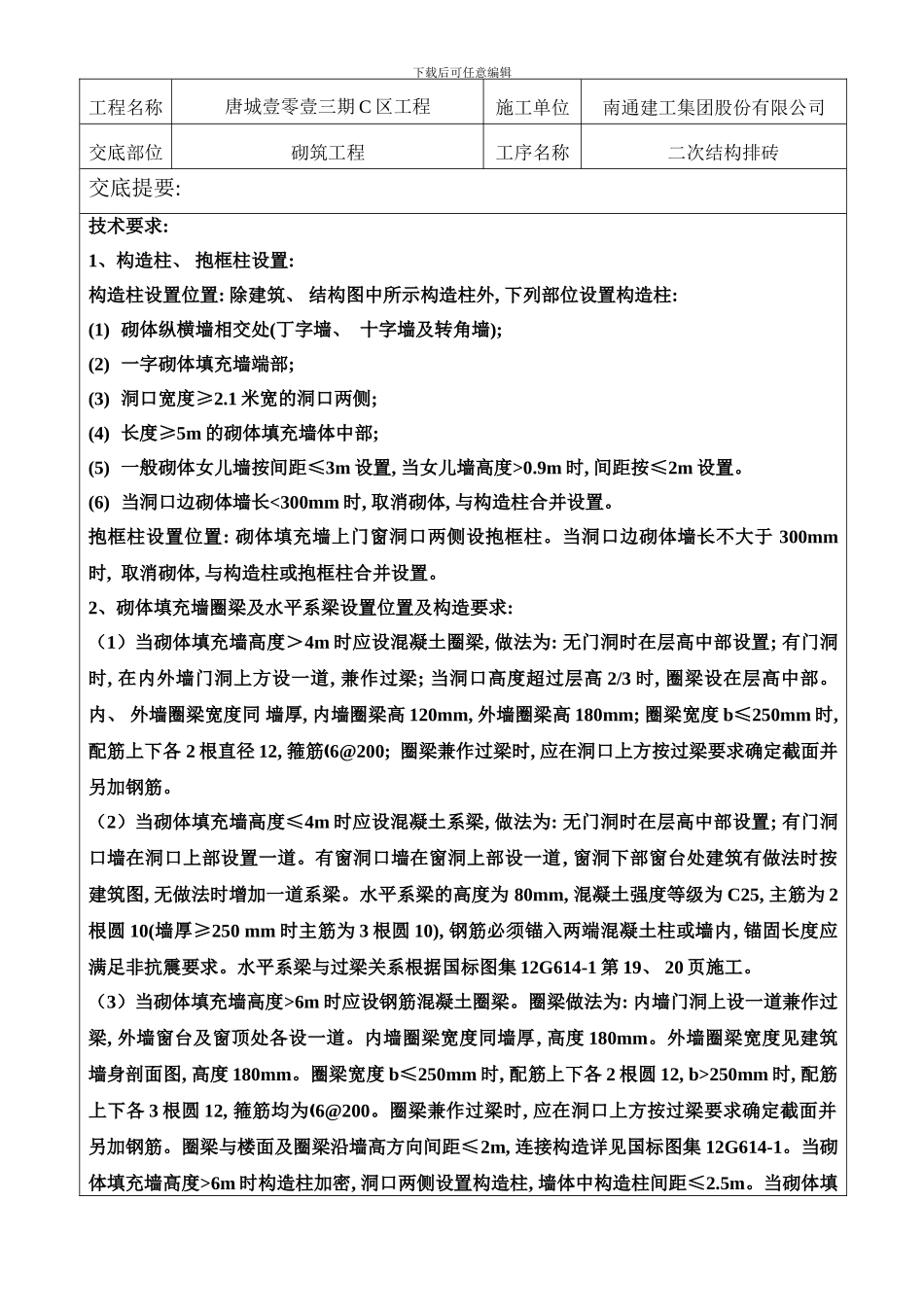

技术交底区二次结构排砖样本_第1页
1/4

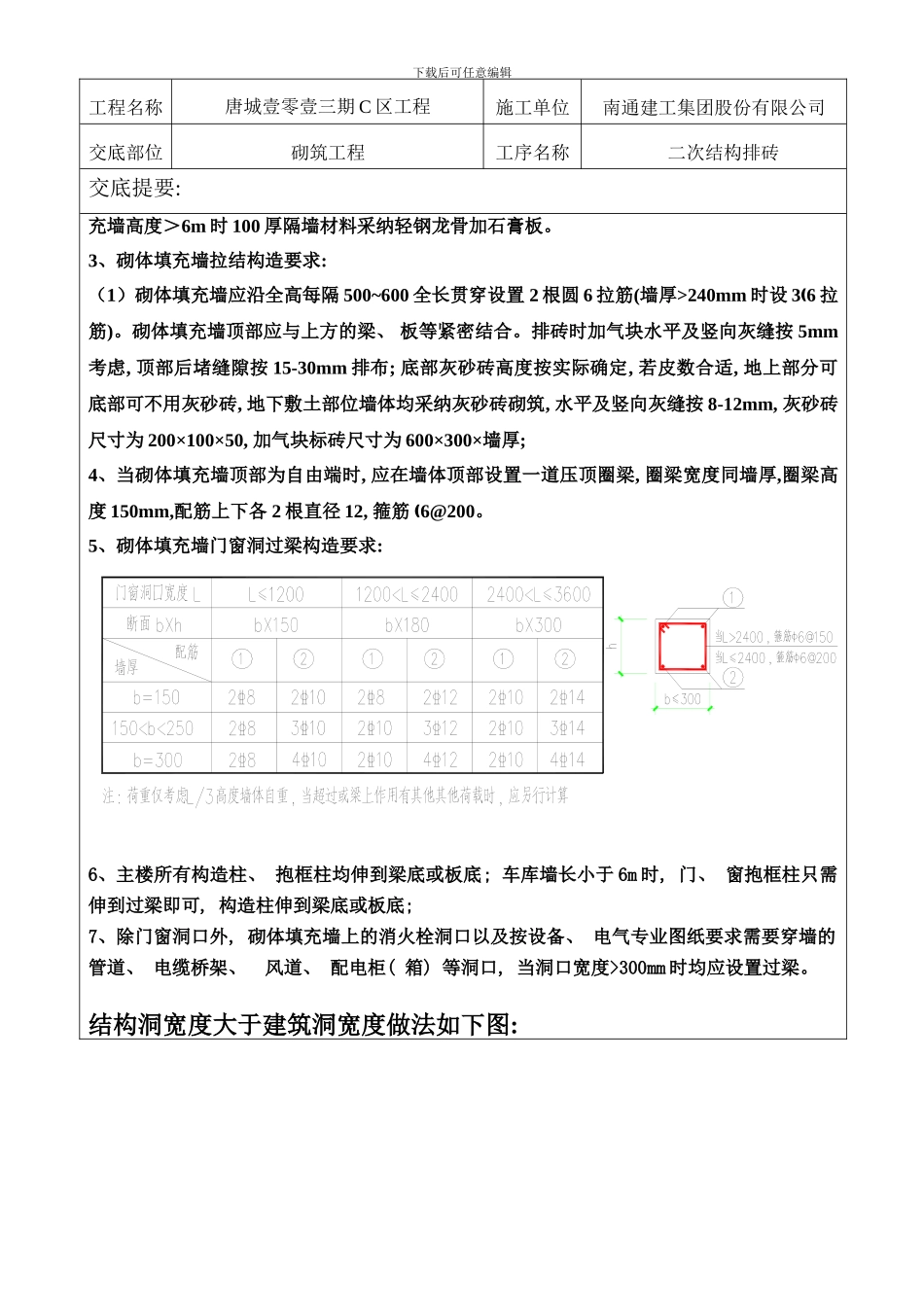

技术交底区二次结构排砖样本_第2页
2/4

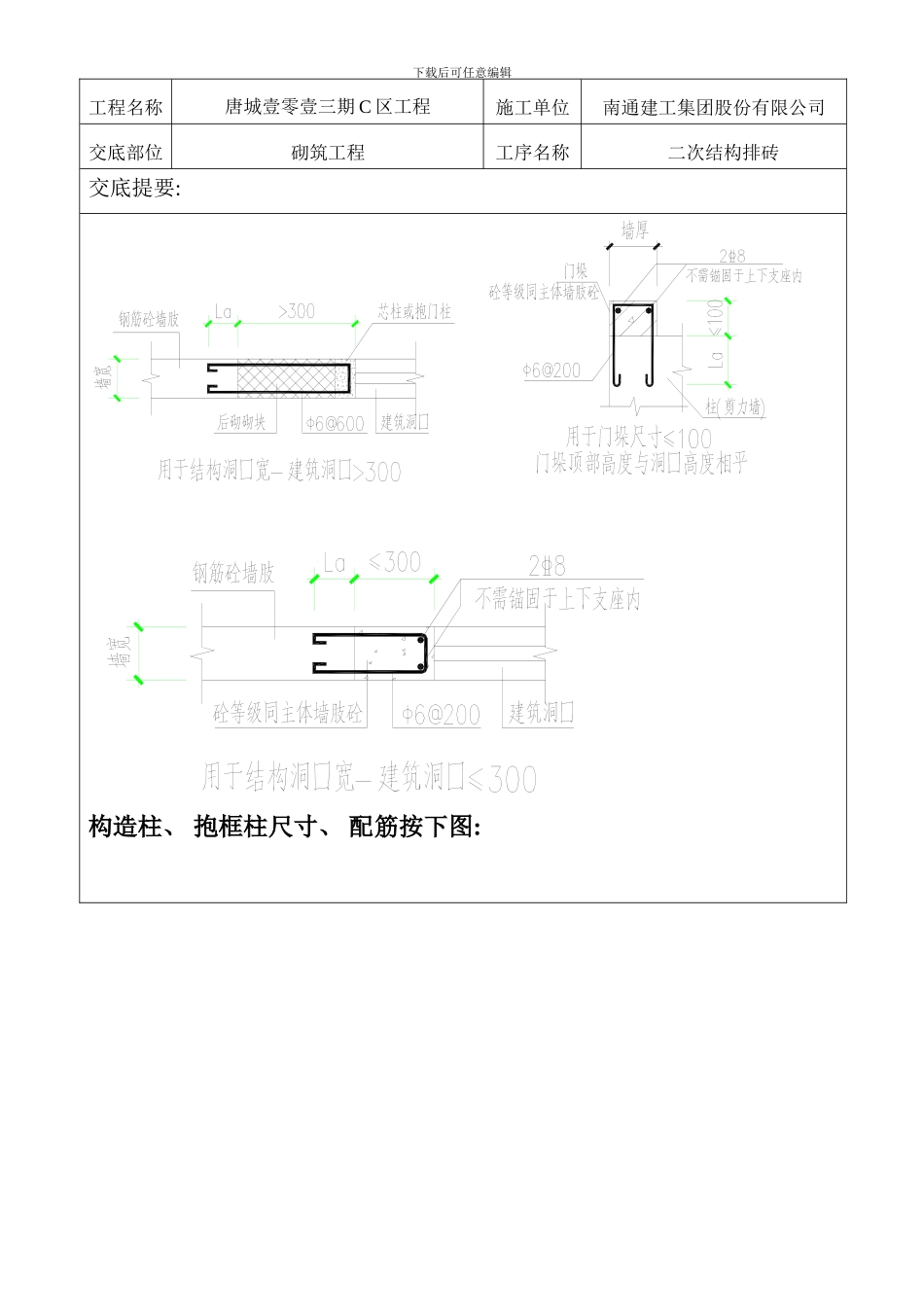

技术交底区二次结构排砖样本_第3页
3/4
下载后可任意编辑工程名称唐城壹零壹三期 C 区工程施工单位南通建工集团股份有限公司交底部位砌筑工程工序名称二次结构排砖交底提要: 技术要求: 1、构造柱、 抱框柱设置: 构造柱设置位置: 除建筑、 结构图中所示构造柱外, 下列部位设置构造柱: (1) 砌体纵横墙相交处(丁字墙、 十字墙及转角墙); (2) 一字砌体填充墙端部; (3) 洞口宽度≥2.1 米宽的洞口两侧; (4) 长度≥5m 的砌体填充墙体中部; (5) 一般砌体女儿墙按间距≤3m 设置, 当女儿墙高度>0.9m 时, 间距按≤2m 设置。(6) 当洞口边砌体墙长<300mm 时, 取消砌体, 与构造柱合并设置。抱框柱设置位置: 砌体填充墙上门窗洞口两侧设抱框柱。当洞口边砌体墙长不大于 300mm时, 取消砌体, 与构造柱或抱框柱合并设置。2、砌体填充墙圈梁及水平系梁设置位置及构造要求: (1)当砌体填充墙高度>4m 时应设混凝土圈梁, 做法为: 无门洞时在层高中部设置; 有门洞时, 在内外墙门洞上方设一道, 兼作过梁; 当洞口高度超过层高 2/3 时, 圈梁设在层高中部。内、 外墙圈梁宽度同 墙厚, 内墙圈梁高 120mm, 外墙圈梁高 180mm; 圈梁宽度 b≤250mm 时, 配筋上下各 2 根直径 12, 箍筋 6@200; ‚圈梁兼作过梁时, 应在洞口上方按过梁要求确定截面并另加钢筋。 (2)当砌体填充墙高度≤4m 时应设混凝土系梁, 做法为: 无门洞时在层高中部设置; 有门洞口墙在洞口上部设置一道。有窗洞口墙在窗洞上部设一道, 窗洞下部窗台处建筑有做法时按建筑图, 无做法时增加一道系梁。水平系梁的高度为 80mm, 混凝土强度等级为 C25, 主筋为 2根圆 10(墙厚≥250 mm 时主筋为 3 根圆 10), 钢筋必须锚入两端混凝土柱或墙内, 锚固长度应满足非抗震要求。水平系梁与过梁关系根据国标图集 12G614-1 第 19、 20 页施工。(3)当砌体填充墙高度>6m 时应设钢筋混凝土圈梁。圈梁做法为: 内墙门洞上设一道兼作过梁, 外墙窗台及窗顶处各设一道。内墙圈梁宽度同墙厚, 高度 180mm。外墙圈梁宽度见建筑墙身剖面图, 高度 180mm。圈梁宽度 b≤250mm 时, 配筋上下各 2 根圆 12, b>250mm 时, 配筋上下各 3 根圆 12, 箍筋均为 6@200‚。圈梁兼作过梁时, 应在洞口上方按过梁要求确定截面并另加钢筋。圈梁与楼面及圈梁沿墙高方向间距≤2m, 连接构造详见国标图集 12G614-1。当砌体填充墙高度>6m 时构造柱加密, 洞口两侧设置构造柱, 墙体中构造...
