技术交底浆砌片石护肩样本

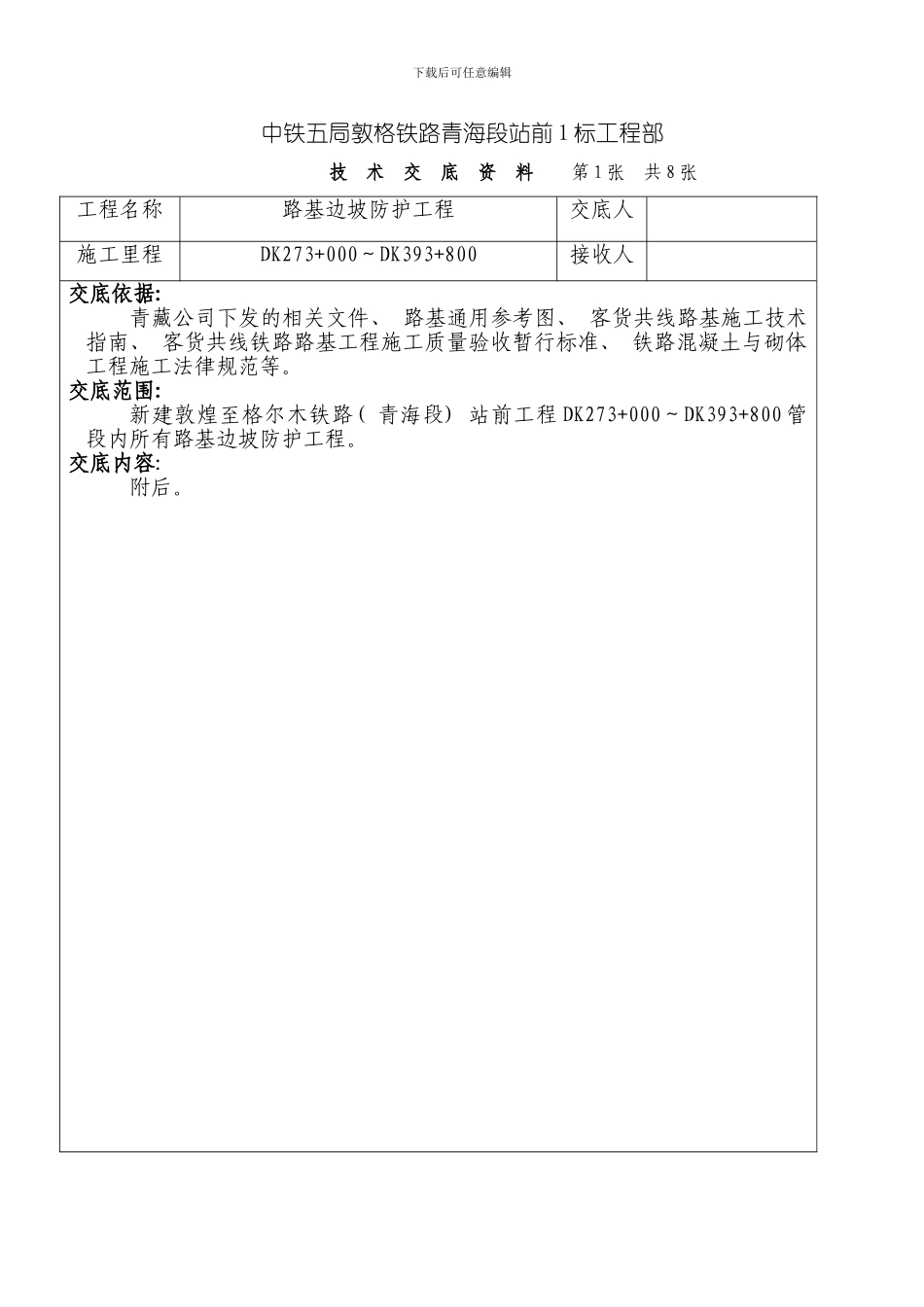

技术交底浆砌片石护肩样本_第1页
1/6

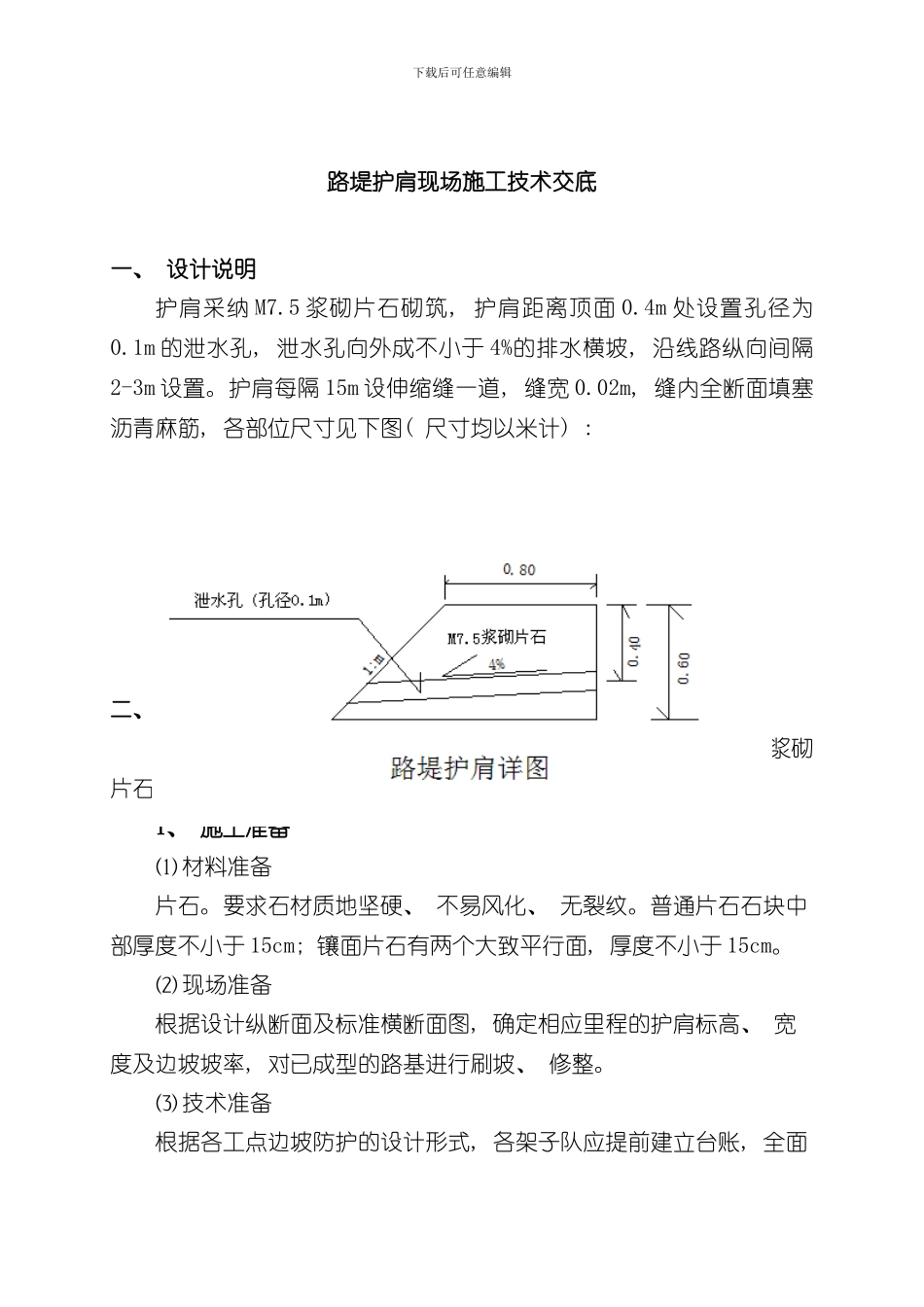

技术交底浆砌片石护肩样本_第2页
2/6

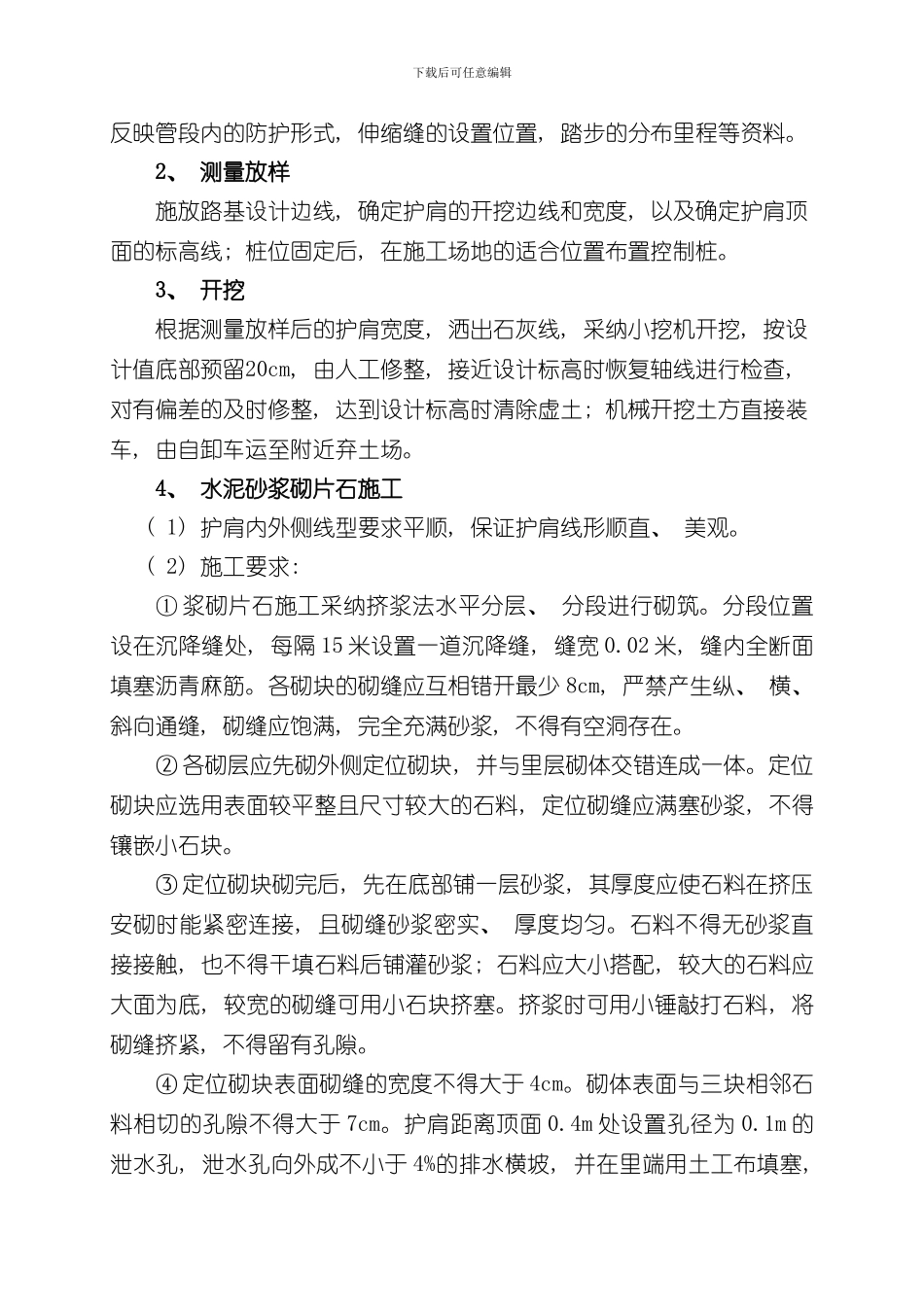

技术交底浆砌片石护肩样本_第3页
3/6
下载后可任意编辑中铁五局敦格铁路青海段站前 1 标工程部 技 术 交 底 资 料 第 1 张 共 8 张工程名称路基边坡防护工程交底人施工里程DK273+000~DK393+800接收人交底依据: 青藏公司下发的相关文件、 路基通用参考图、 客货共线路基施工技术指南、 客货共线铁路路基工程施工质量验收暂行标准、 铁路混凝土与砌体工程施工法律规范等。交底范围: 新建敦煌至格尔木铁路( 青海段) 站前工程 DK273+000~DK393+800 管段内所有路基边坡防护工程。交底内容: 附后。 下载后可任意编辑路堤护肩现场施工技术交底一、 设计说明护肩采纳 M7.5 浆砌片石砌筑, 护肩距离顶面 0.4m 处设置孔径为0.1m 的泄水孔, 泄水孔向外成不小于 4%的排水横坡, 沿线路纵向间隔2-3m 设置。护肩每隔 15m 设伸缩缝一道, 缝宽 0.02m, 缝内全断面填塞沥青麻筋, 各部位尺寸见下图( 尺寸均以米计) : 二、 施工工艺施工工艺流程: 测量放样→护肩开挖→人工平整→M7.5 水泥砂浆砌片石→覆盖养护。1、 施工准备⑴ 材料准备片石。要求石材质地坚硬、 不易风化、 无裂纹。普通片石石块中部厚度不小于 15cm; 镶面片石有两个大致平行面, 厚度不小于 15cm。⑵ 现场准备根据设计纵断面及标准横断面图, 确定相应里程的护肩标高、 宽度及边坡坡率, 对已成型的路基进行刷坡、 修整。⑶ 技术准备根据各工点边坡防护的设计形式, 各架子队应提前建立台账, 全面下载后可任意编辑反映管段内的防护形式, 伸缩缝的设置位置, 踏步的分布里程等资料。2、 测量放样施放路基设计边线, 确定护肩的开挖边线和宽度, 以及确定护肩顶面的标高线; 桩位固定后, 在施工场地的适合位置布置控制桩。3、 开挖根据测量放样后的护肩宽度, 洒出石灰线, 采纳小挖机开挖, 按设计值底部预留20cm, 由人工修整, 接近设计标高时恢复轴线进行检查, 对有偏差的及时修整, 达到设计标高时清除虚土; 机械开挖土方直接装车, 由自卸车运至附近弃土场。4、 水泥砂浆砌片石施工 ( 1) 护肩内外侧线型要求平顺, 保证护肩线形顺直、 美观。 ( 2) 施工要求: ① 浆砌片石施工采纳挤浆法水平分层、 分段进行砌筑。分段位置设在沉降缝处, 每隔 15 米设置一道沉降缝, 缝宽 0.02 米, 缝内全断面填塞沥青麻筋。各砌块的砌缝应互相错开最少 8cm, 严禁产生纵、 横、 斜向通缝, 砌缝应饱满, 完全充满砂浆, 不得有空洞存在。② 各砌层应先砌外...
