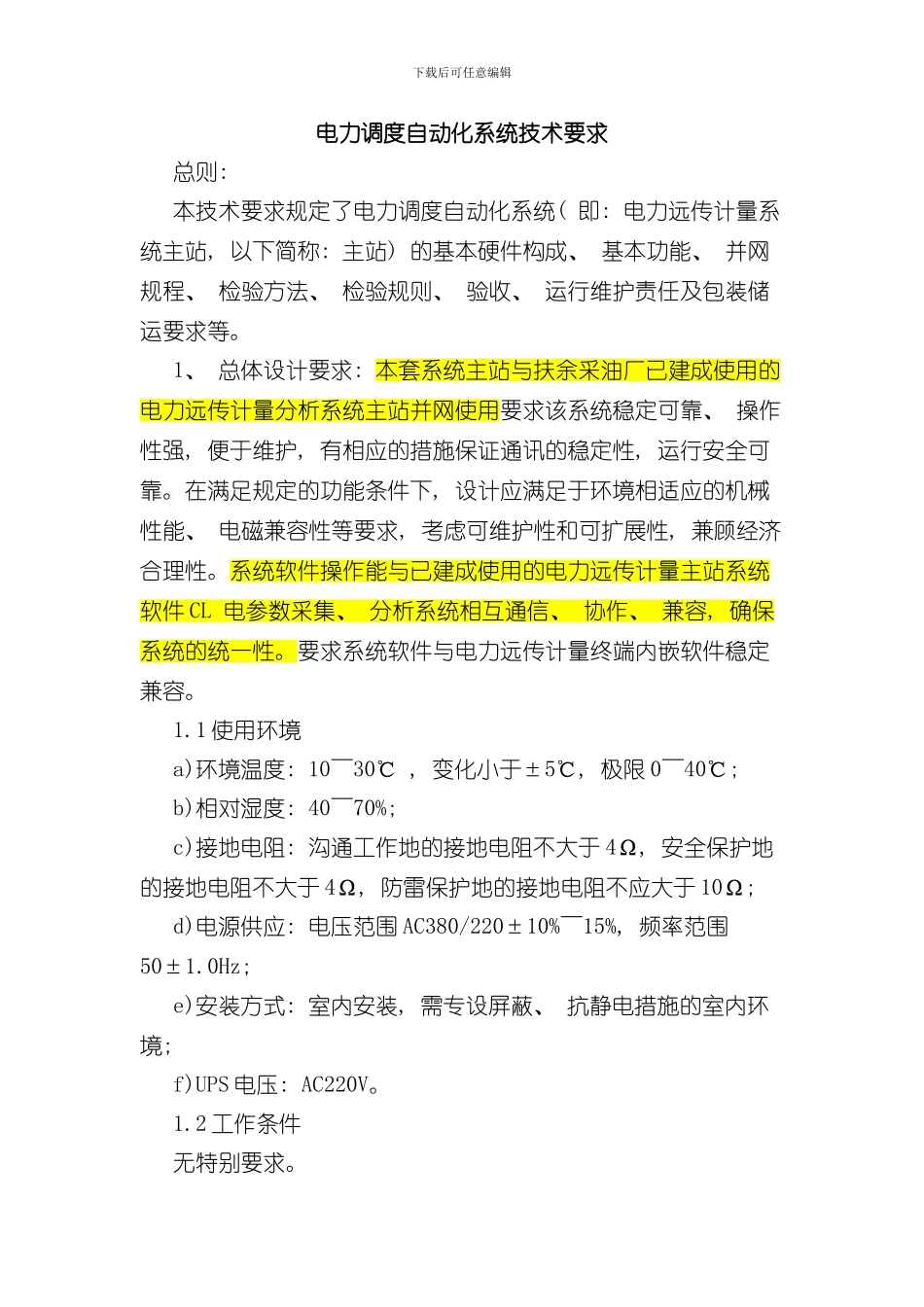

下载后可任意编辑电力调度自动化系统技术要求总则: 本技术要求规定了电力调度自动化系统( 即: 电力远传计量系统主站, 以下简称: 主站) 的基本硬件构成、 基本功能、 并网规程、 检验方法、 检验规则、 验收、 运行维护责任及包装储运要求等。1、 总体设计要求: 本套系统主站与扶余采油厂已建成使用的电力远传计量分析系统主站并网使用要求该系统稳定可靠、 操作性强, 便于维护, 有相应的措施保证通讯的稳定性, 运行安全可靠。在满足规定的功能条件下, 设计应满足于环境相适应的机械性能、 电磁兼容性等要求, 考虑可维护性和可扩展性, 兼顾经济合理性。系统软件操作能与已建成使用的电力远传计量主站系统软件 CL 电参数采集、 分析系统相互通信、 协作、 兼容, 确保系统的统一性。要求系统软件与电力远传计量终端内嵌软件稳定兼容。1.1 使用环境a)环境温度: 10～30℃ , 变化小于±5℃, 极限 0～40℃; b)相对湿度: 40～70%; c)接地电阻: 沟通工作地的接地电阻不大于 4Ω, 安全保护地的接地电阻不大于 4Ω, 防雷保护地的接地电阻不应大于 10Ω; d)电源供应: 电压范围 AC380/220±10%～15%, 频率范围50±1.0Hz; e)安装方式: 室内安装, 需专设屏蔽、 抗静电措施的室内环境; f)UPS 电压: AC220V。1.2 工作条件无特别要求。下载后可任意编辑1.3 引用标准和法律规范电力远传计量系统主站应遵照对新版本的电力行业标准( DL) 、 国家标准( GB) 和 IEC 标准及国际单位制( SI) 。以下列举主站设计应遵循的主要标准。电网调度类DL5002-1991《地区电网调度自动化设计技术规程》GB/T13730-1992《地区电网数据采集与监控系统通用技术条件》DL/T516-1993《电网调度自动化系统运行管理规程》适用环境类IEC 255-21-1《振动试验标准》IEC 255-21-2《冲击和碰撞试验标准》IEC 255-21-3《地震试验标准》IEC 255-22-1《高频干扰试验标准》IEC 255-22-2《静电放电干扰试验标准》IEC 255-22-3 《辐射电磁场干扰试验标准》IEC 255-22-4《快速瞬变干扰试验标准》GB/T14598.9《辐射电磁场干扰试验》GB/T14598.10《快速瞬变干扰试验》GB/T13926-1992《工业过程测量和控制装置的电磁兼容性》GB6162-85《静态继电器及保护装置的电气干扰试验》GB2887-82《计算机场地技术要求》EN 50178《用于电力安装的电气设备》EN 50081-2《电磁兼容性 – 一般性干扰释放标准 第 2 部分: 工业环境》EN 50082-...
