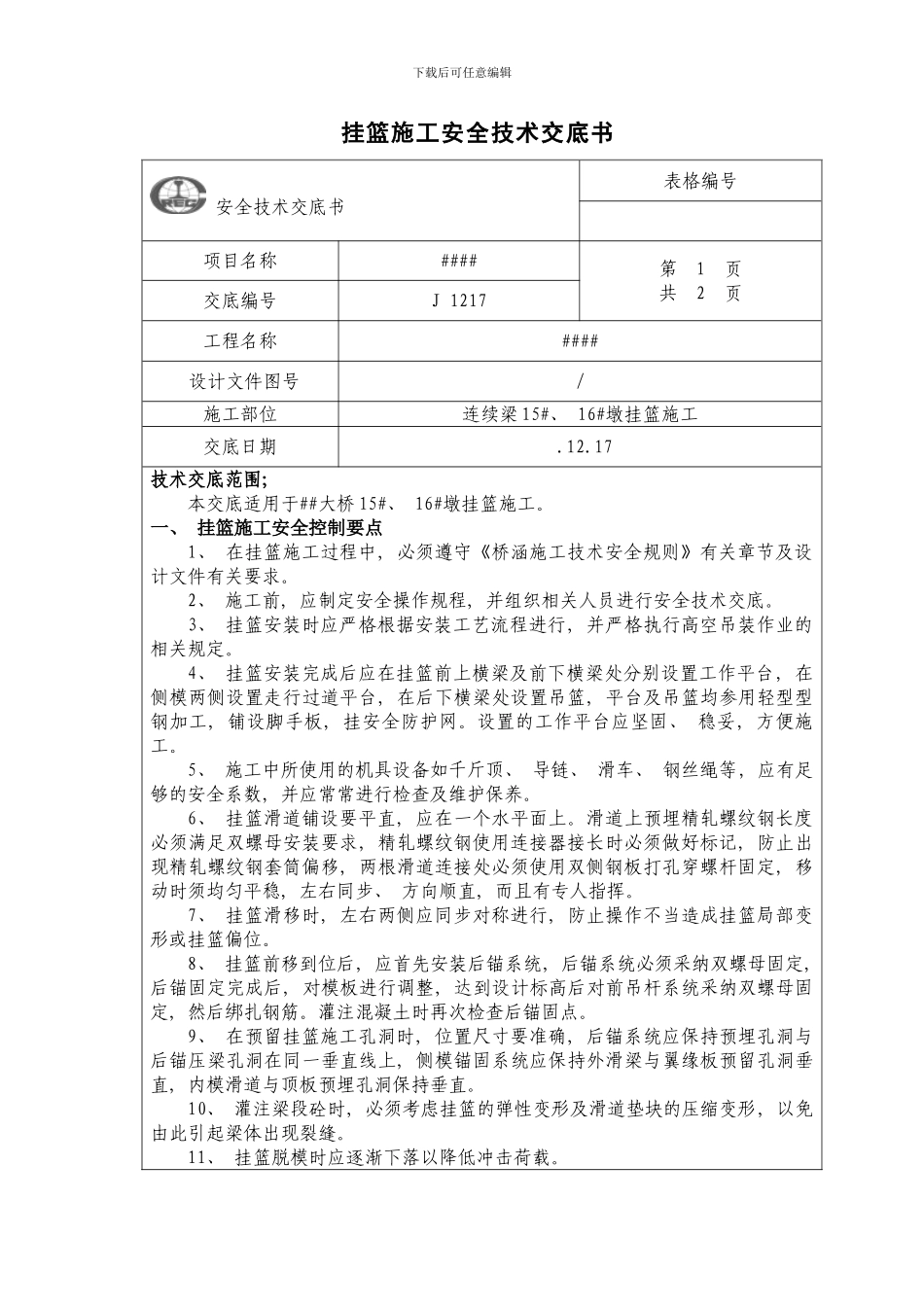

下载后可任意编辑挂篮施工安全技术交底书 安全技术交底书表格编号项目名称####第 1 页共 2 页交底编号J 1217工程名称####设计文件图号/施工部位连续梁 15#、 16#墩挂篮施工交底日期
17技术交底范围; 本交底适用于##大桥 15#、 16#墩挂篮施工
一、 挂篮施工安全控制要点1、 在挂篮施工过程中, 必须遵守《桥涵施工技术安全规则》有关章节及设计文件有关要求
2、 施工前, 应制定安全操作规程, 并组织相关人员进行安全技术交底
3、 挂篮安装时应严格根据安装工艺流程进行, 并严格执行高空吊装作业的相关规定
4、 挂篮安装完成后应在挂篮前上横梁及前下横梁处分别设置工作平台, 在侧模两侧设置走行过道平台, 在后下横梁处设置吊篮, 平台及吊篮均参用轻型型钢加工, 铺设脚手板, 挂安全防护网
设置的工作平台应坚固、 稳妥, 方便施工
5、 施工中所使用的机具设备如千斤顶、 导链、 滑车、 钢丝绳等, 应有足够的安全系数, 并应常常进行检查及维护保养
6、 挂篮滑道铺设要平直, 应在一个水平面上
滑道上预埋精轧螺纹钢长度必须满足双螺母安装要求, 精轧螺纹钢使用连接器接长时必须做好标记, 防止出现精轧螺纹钢套筒偏移, 两根滑道连接处必须使用双侧钢板打孔穿螺杆固定, 移动时须均匀平稳, 左右同步、 方向顺直, 而且有专人指挥
7、 挂篮滑移时, 左右两侧应同步对称进行, 防止操作不当造成挂篮局部变形或挂篮偏位
8、 挂篮前移到位后, 应首先安装后锚系统, 后锚系统必须采纳双螺母固定, 后锚固定完成后, 对模板进行调整, 达到设计标高后对前吊杆系统采纳双螺母固定, 然后绑扎钢筋
灌注混凝土时再次检查后锚固点
9、 在预留挂篮施工孔洞时, 位置尺寸要准确, 后锚系统应保持预埋孔洞与后锚压梁孔洞在同一垂直线上, 侧模锚固系统应保持外滑梁与翼缘板预留孔洞垂直, 内模
