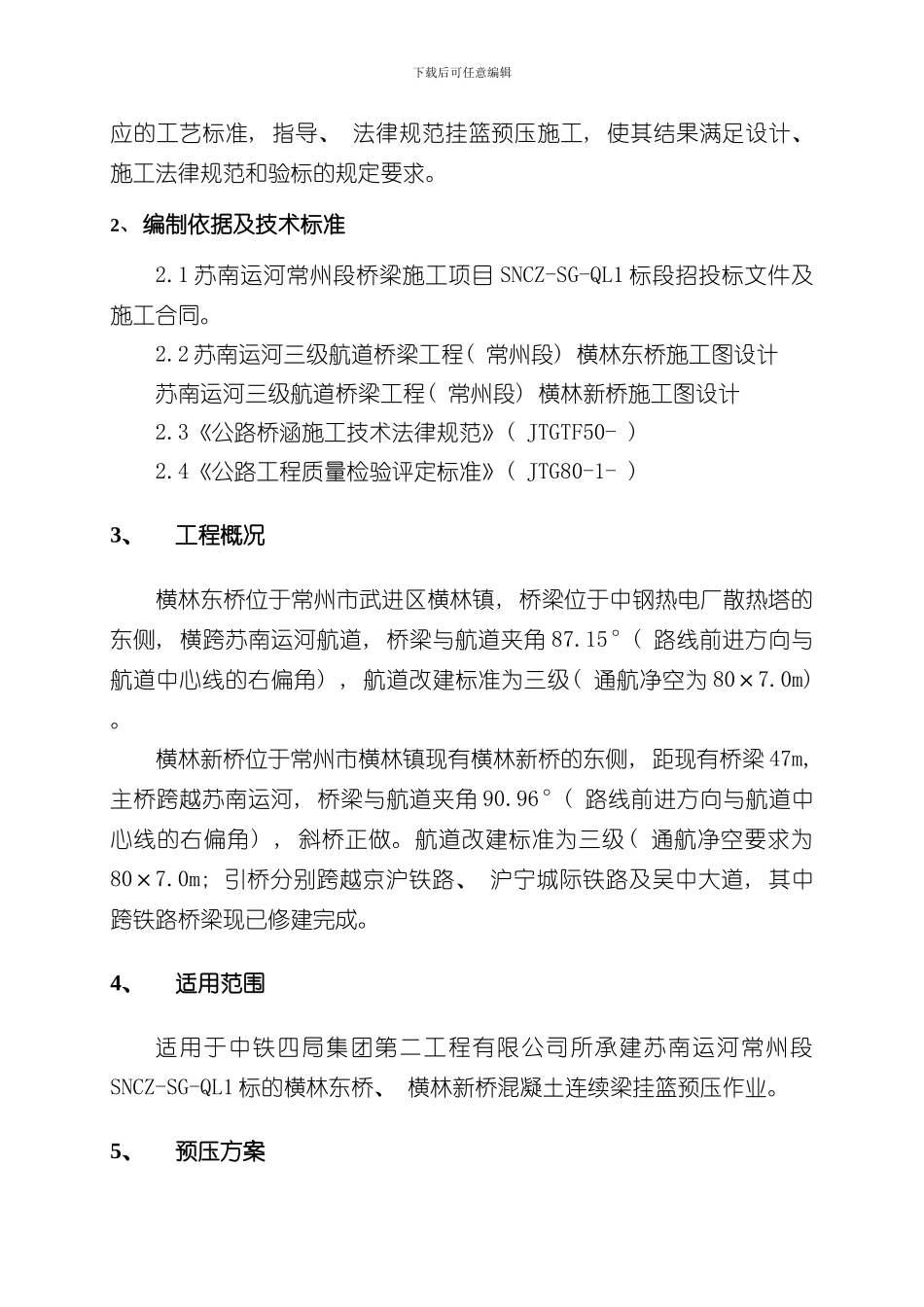

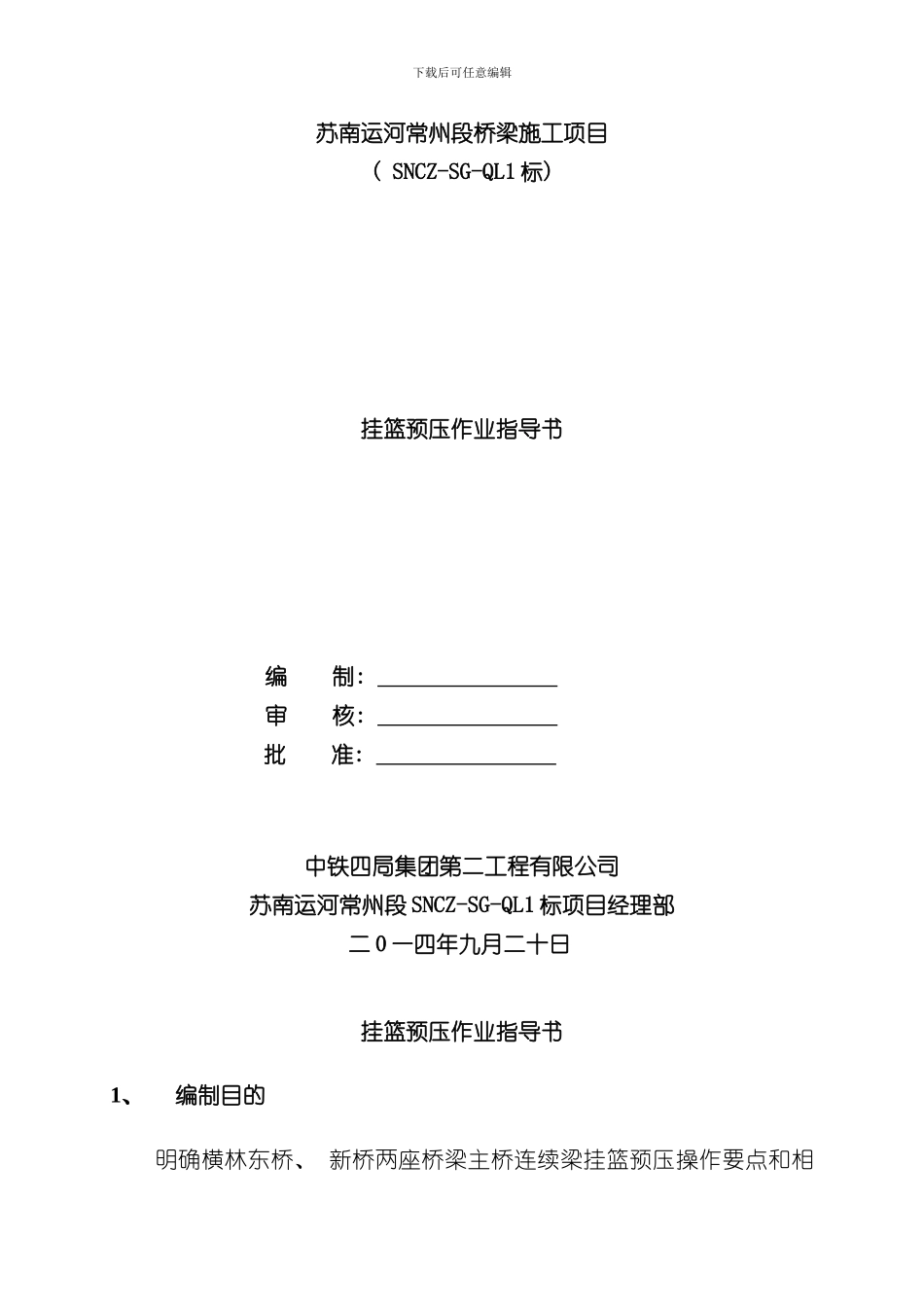

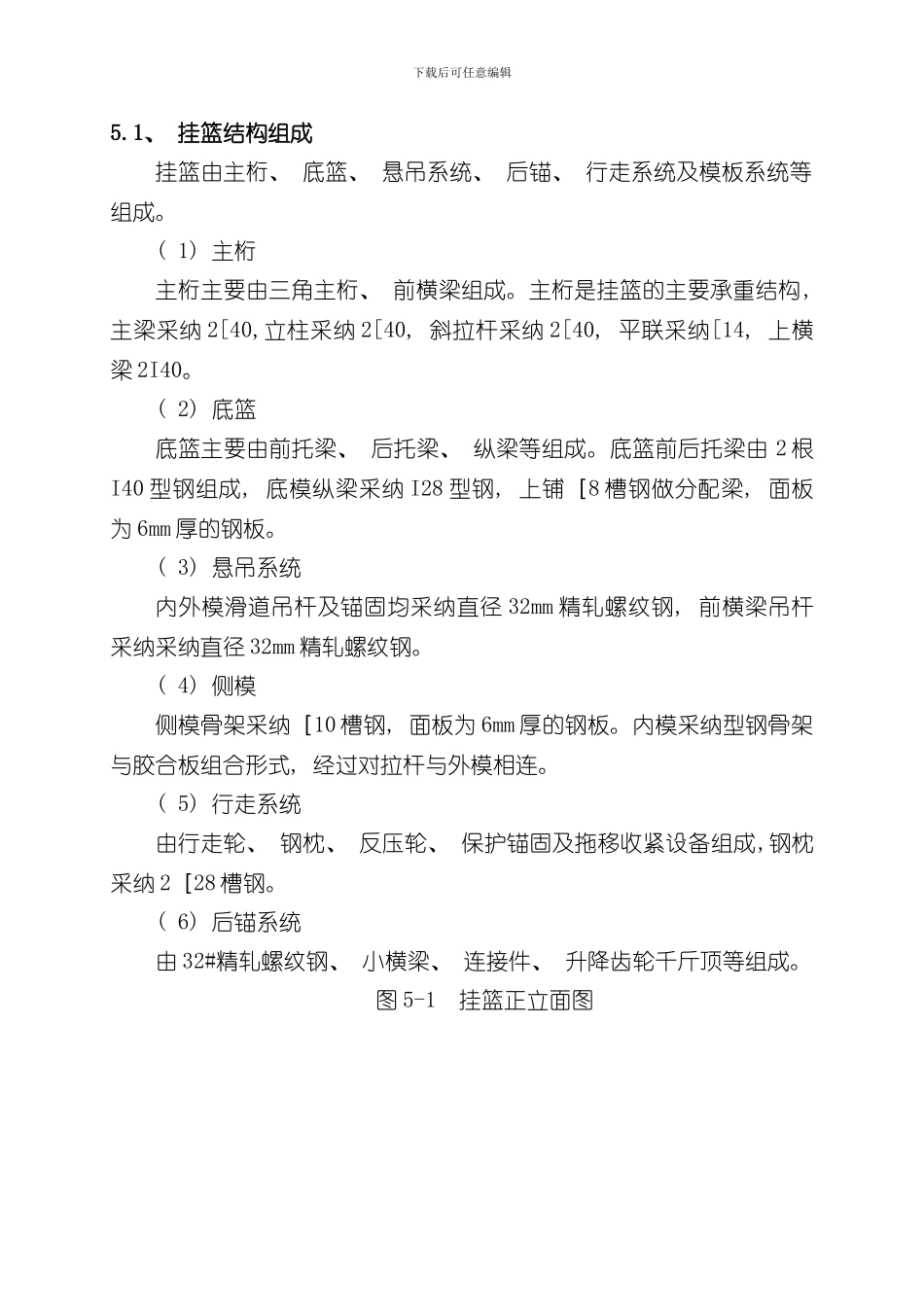

下载后可任意编辑苏南运河常州段桥梁施工项目( SNCZ-SG-QL1 标) 挂篮预压作业指导书 编 制: 审 核: 批 准: 中铁四局集团第二工程有限公司苏南运河常州段 SNCZ-SG-QL1 标项目经理部 二 0 一四年九月二十日挂篮预压作业指导书1、编制目的明确横林东桥、 新桥两座桥梁主桥连续梁挂篮预压操作要点和相下载后可任意编辑应的工艺标准, 指导、 法律规范挂篮预压施工, 使其结果满足设计、 施工法律规范和验标的规定要求。2、 编制依据及技术标准2.1 苏南运河常州段桥梁施工项目 SNCZ-SG-QL1 标段招投标文件及施工合同。2.2 苏南运河三级航道桥梁工程( 常州段) 横林东桥施工图设计苏南运河三级航道桥梁工程( 常州段) 横林新桥施工图设计2.3《公路桥涵施工技术法律规范》( JTGTF50- ) 2.4《公路工程质量检验评定标准》( JTG80-1- ) 3、工程概况横林东桥位于常州市武进区横林镇, 桥梁位于中钢热电厂散热塔的东侧, 横跨苏南运河航道, 桥梁与航道夹角 87.15°( 路线前进方向与航道中心线的右偏角) , 航道改建标准为三级( 通航净空为 80×7.0m) 。横林新桥位于常州市横林镇现有横林新桥的东侧, 距现有桥梁 47m, 主桥跨越苏南运河, 桥梁与航道夹角 90.96°( 路线前进方向与航道中心线的右偏角) , 斜桥正做。航道改建标准为三级( 通航净空要求为80×7.0m; 引桥分别跨越京沪铁路、 沪宁城际铁路及吴中大道, 其中跨铁路桥梁现已修建完成。4、适用范围适用于中铁四局集团第二工程有限公司所承建苏南运河常州段SNCZ-SG-QL1 标的横林东桥、 横林新桥混凝土连续梁挂篮预压作业。5、预压方案 下载后可任意编辑5.1、 挂篮结构组成挂篮由主桁、 底篮、 悬吊系统、 后锚、 行走系统及模板系统等组成。( 1) 主桁主桁主要由三角主桁、 前横梁组成。主桁是挂篮的主要承重结构, 主梁采纳 2[40,立柱采纳 2[40, 斜拉杆采纳 2[40, 平联采纳[14, 上横梁 2I40。( 2) 底篮底篮主要由前托梁、 后托梁、 纵梁等组成。底篮前后托梁由 2 根I40 型钢组成, 底模纵梁采纳 I28 型钢, 上铺［8 槽钢做分配梁, 面板为 6mm 厚的钢板。( 3) 悬吊系统内外模滑道吊杆及锚固均采纳直径 32mm 精轧螺纹钢, 前横梁吊杆采纳采纳直径 32mm 精轧螺纹钢。( 4) 侧模侧模骨架采纳［10 槽钢, 面板为 6mm 厚的钢板。内模采纳型钢骨架与胶合板组合形式, 经过对拉杆与外模相连。( 5) 行走系统由行走轮、...
