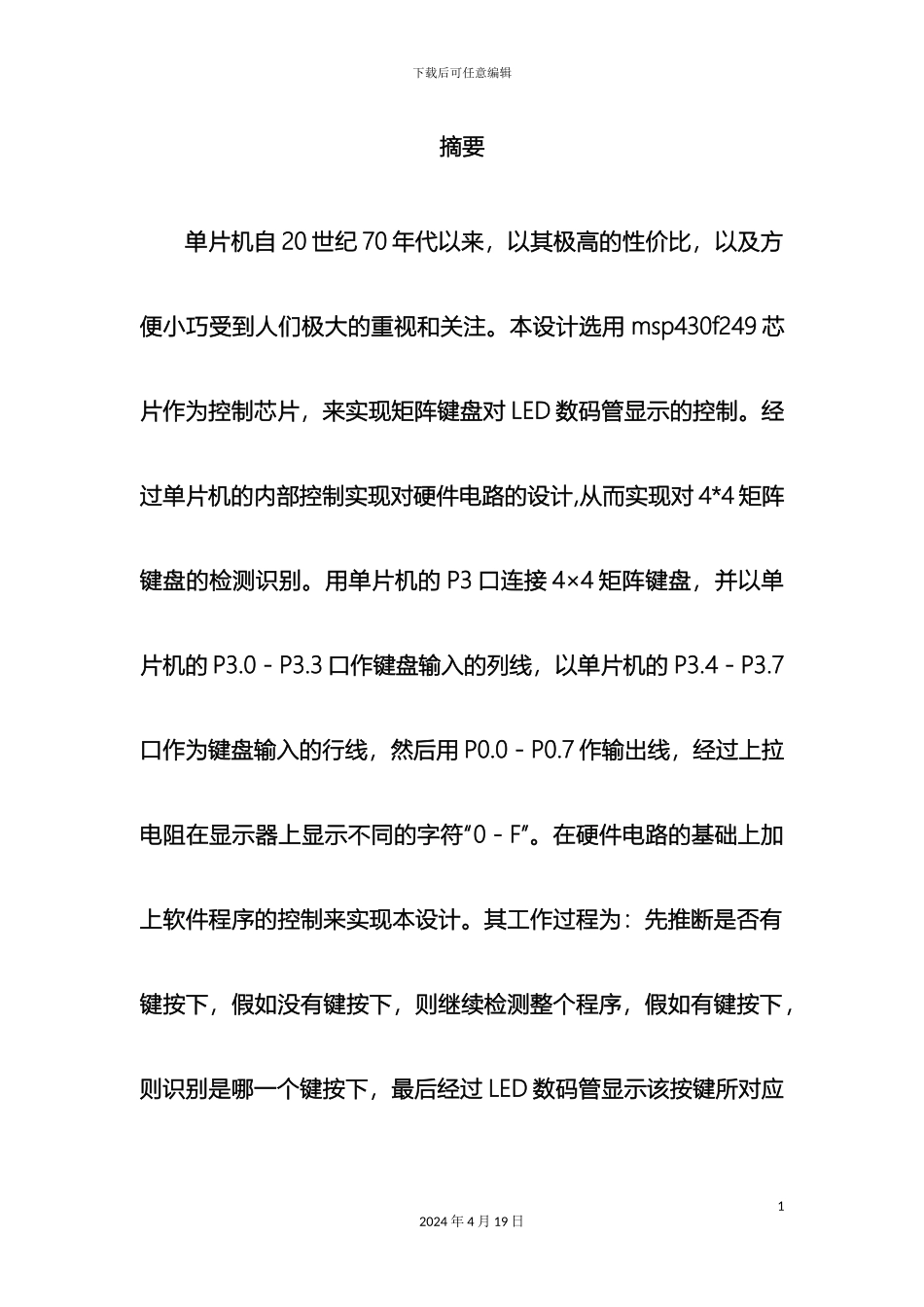

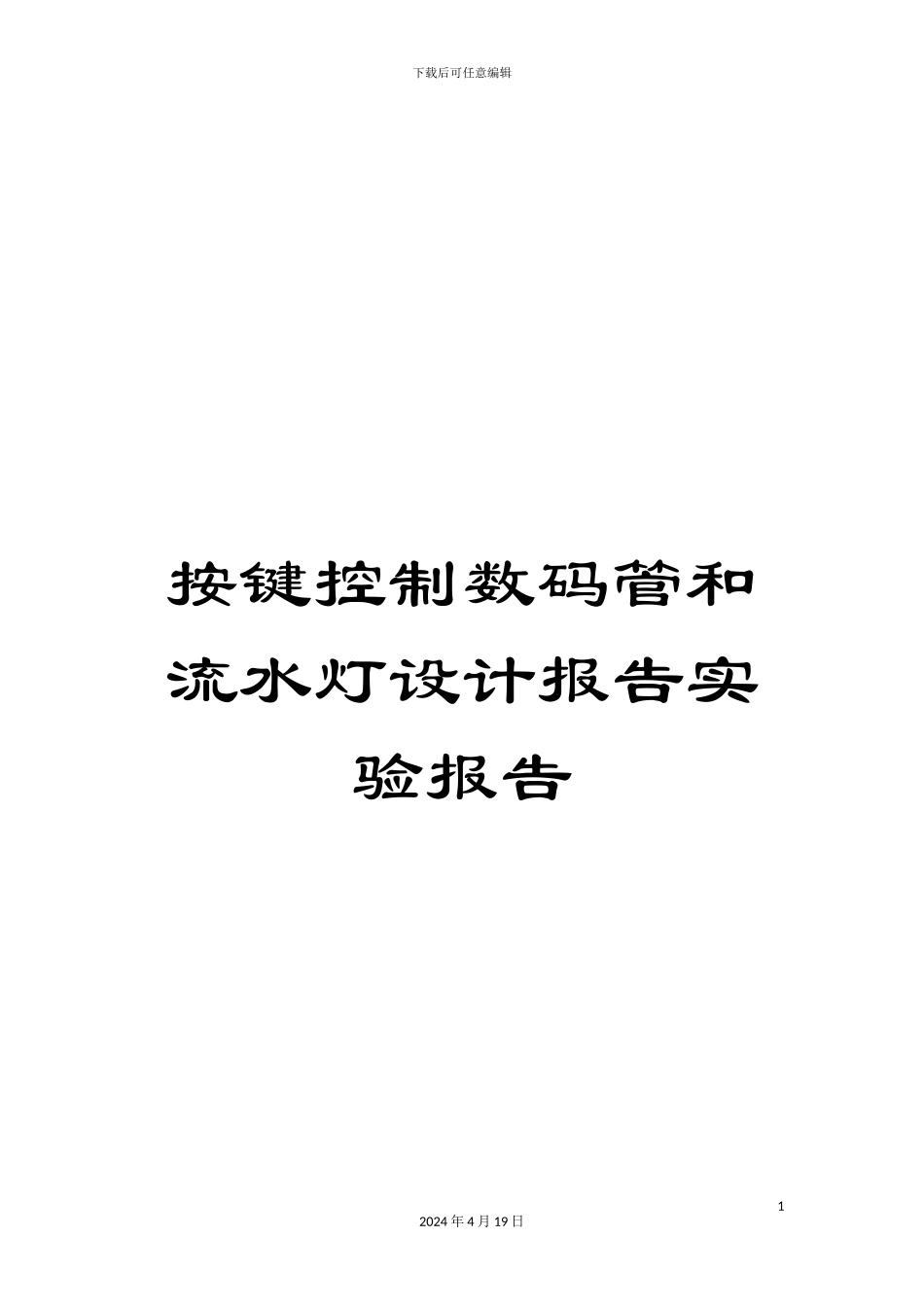

下载后可任意编辑按键控制数码管和流水灯设计报告实验报告12024 年 4 月 19 日下载后可任意编辑摘要 单片机自 20 世纪 70 年代以来，以其极高的性价比，以及方便小巧受到人们极大的重视和关注。本设计选用 msp430f249 芯片作为控制芯片，来实现矩阵键盘对 LED 数码管显示的控制。经过单片机的内部控制实现对硬件电路的设计,从而实现对 4*4 矩阵键盘的检测识别。用单片机的 P3 口连接 4×4 矩阵键盘，并以单片机的 P3.0－P3.3 口作键盘输入的列线，以单片机的 P3.4－P3.7口作为键盘输入的行线，然后用 P0.0－P0.7 作输出线，经过上拉电阻在显示器上显示不同的字符“0－F”。在硬件电路的基础上加上软件程序的控制来实现本设计。其工作过程为：先推断是否有键按下，假如没有键按下，则继续检测整个程序，假如有键按下，则识别是哪一个键按下，最后经过 LED 数码管显示该按键所对应12024 年 4 月 19 日下载后可任意编辑的序号。关 键 字 ： 单 片 机 、 流 水 灯 、 数 码 管 、 控 制 系 统 SCM since the nineteen seventies, with its high price, and a convenient compact attention and great concern. Thisdesign uses msp430f249 chip as the control chip, to realize the control of the LED digital tube display matrix keyboard. Through the internal control single chip to realize the hardware design of the circuit, so as to realize the detection and recognition of 4*4 matrix keyboard. 4 * 4 matrix keyboard connected with the MCU P3 port, and the MCU P3.0 P3.3 port for a keyboard input, MCU P3.4P3.7 port as the lines of keyboard input, and then use theP0.0 P0.7 as the output line, by a pull-up resistor 22024 年 4 月 19 日下载后可任意编辑display different characters "0F on display". Control with software programs based on the hardware circuit to realize the design. The working process is: first to determine whether a key is pressed, if no key is pressed, it will continue to test the whole procedure, if a key is pressed, the Keywords: SCM, ...
