挡土墙施工技术交底样本

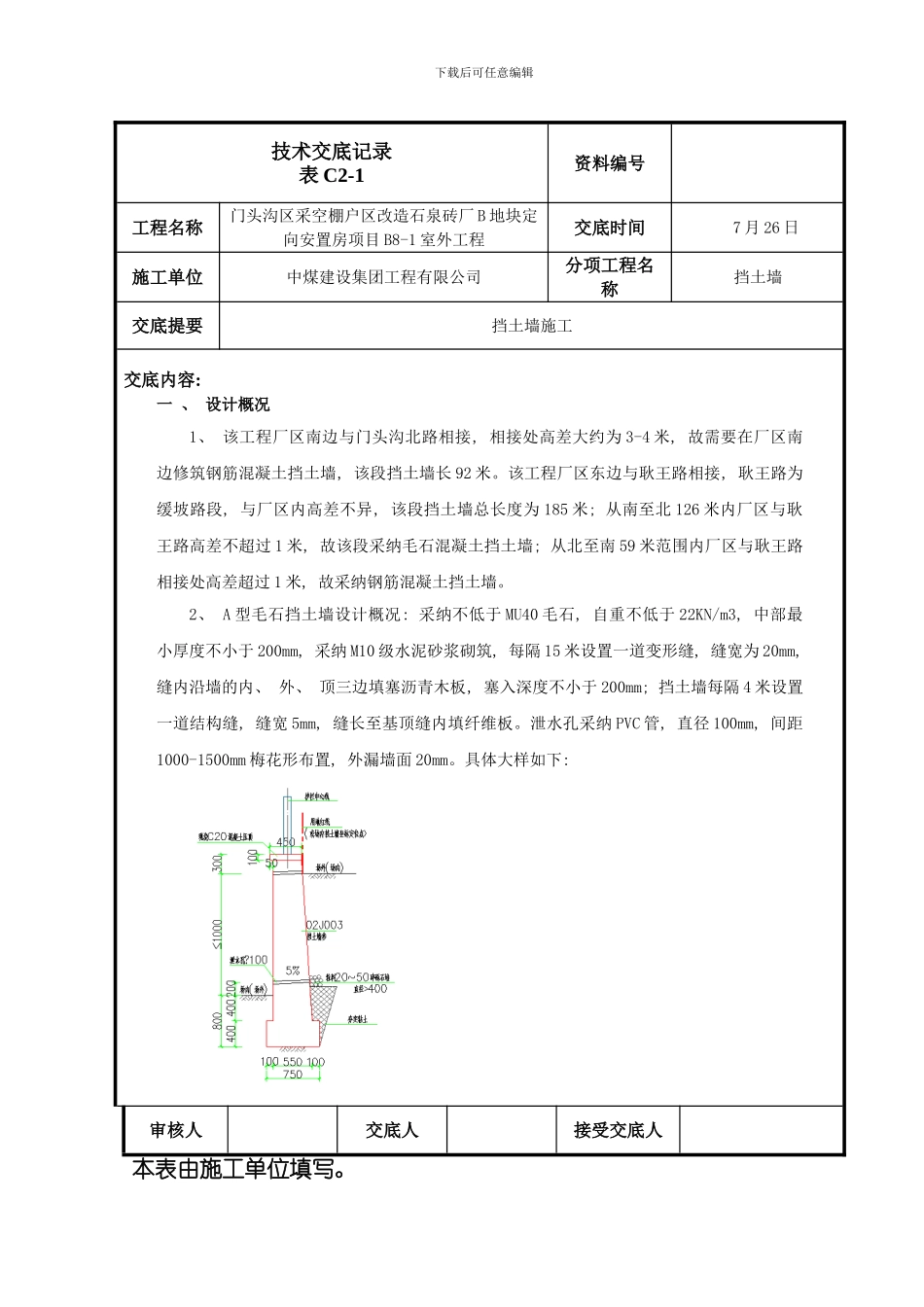

挡土墙施工技术交底样本_第1页
1/13

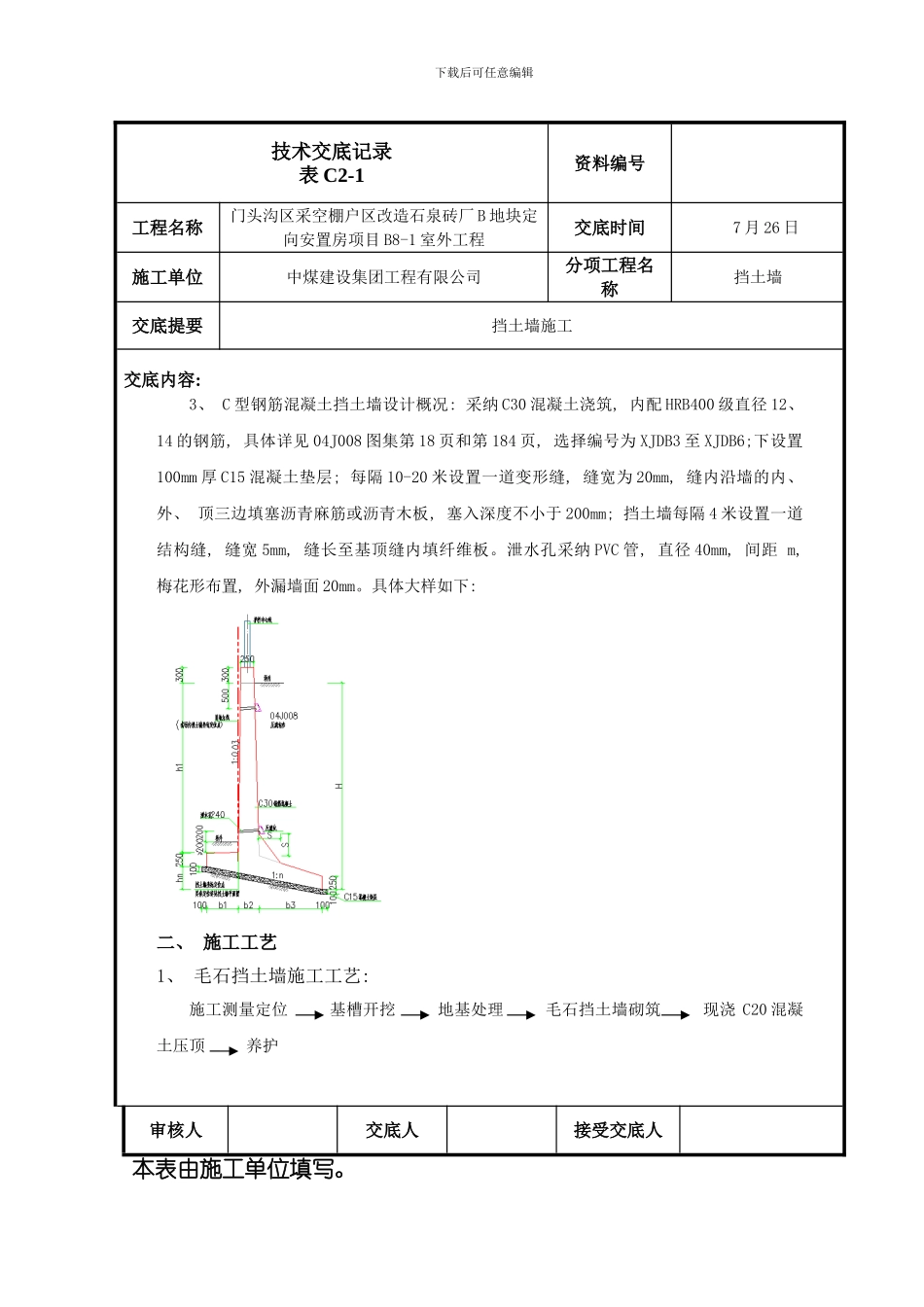

挡土墙施工技术交底样本_第2页
2/13

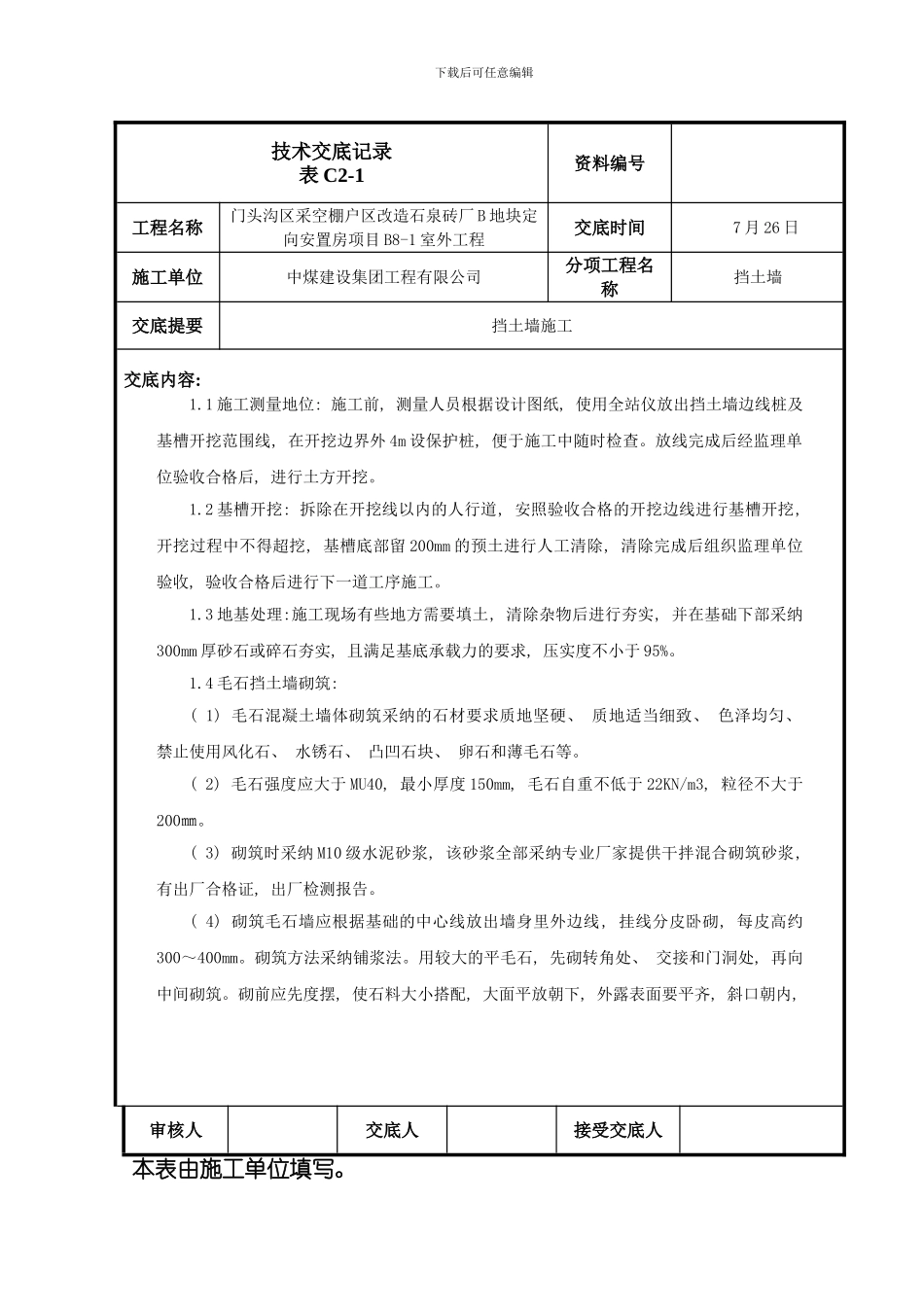

挡土墙施工技术交底样本_第3页
3/13
下载后可任意编辑技术交底记录表 C2-1资料编号工程名称门头沟区采空棚户区改造石泉砖厂 B 地块定向安置房项目 B8-1 室外工程交底时间 7 月 26 日施工单位中煤建设集团工程有限公司分项工程名称挡土墙交底提要挡土墙施工交底内容: 一 、 设计概况1、 该工程厂区南边与门头沟北路相接, 相接处高差大约为 3-4 米, 故需要在厂区南边修筑钢筋混凝土挡土墙, 该段挡土墙长 92 米。该工程厂区东边与耿王路相接, 耿王路为缓坡路段, 与厂区内高差不异, 该段挡土墙总长度为 185 米; 从南至北 126 米内厂区与耿王路高差不超过 1 米, 故该段采纳毛石混凝土挡土墙; 从北至南 59 米范围内厂区与耿王路相接处高差超过 1 米, 故采纳钢筋混凝土挡土墙。2、 A 型毛石挡土墙设计概况: 采纳不低于 MU40 毛石, 自重不低于 22KN/m3, 中部最小厚度不小于 200mm, 采纳 M10 级水泥砂浆砌筑, 每隔 15 米设置一道变形缝, 缝宽为 20mm, 缝内沿墙的内、 外、 顶三边填塞沥青木板, 塞入深度不小于 200mm; 挡土墙每隔 4 米设置一道结构缝, 缝宽 5mm, 缝长至基顶缝内填纤维板。泄水孔采纳 PVC 管, 直径 100mm, 间距1000-1500mm 梅花形布置, 外漏墙面 20mm。具体大样如下: 审核人交底人 接受交底人本表由施工单位填写。下载后可任意编辑技术交底记录表 C2-1资料编号工程名称门头沟区采空棚户区改造石泉砖厂 B 地块定向安置房项目 B8-1 室外工程交底时间 7 月 26 日施工单位中煤建设集团工程有限公司分项工程名称挡土墙交底提要挡土墙施工交底内容: 3、 C 型钢筋混凝土挡土墙设计概况: 采纳 C30 混凝土浇筑, 内配 HRB400 级直径 12、 14 的钢筋, 具体详见 04J008 图集第 18 页和第 184 页, 选择编号为 XJDB3 至 XJDB6;下设置100mm 厚 C15 混凝土垫层; 每隔 10-20 米设置一道变形缝, 缝宽为 20mm, 缝内沿墙的内、 外、 顶三边填塞沥青麻筋或沥青木板, 塞入深度不小于 200mm; 挡土墙每隔 4 米设置一道结构缝, 缝宽 5mm, 缝长至基顶缝内填纤维板。泄水孔采纳 PVC 管, 直径 40mm, 间距 m, 梅花形布置, 外漏墙面 20mm。具体大样如下: 二、 施工工艺1、 毛石挡土墙施工工艺: 施工测量定位 基槽开挖 地基处理 毛石挡土墙砌筑 现浇 C20 混凝土压顶 养护审核人交底人 接受交底人本表由施工单位填写。下载后可任意编辑技术交底记录表 C2-...
