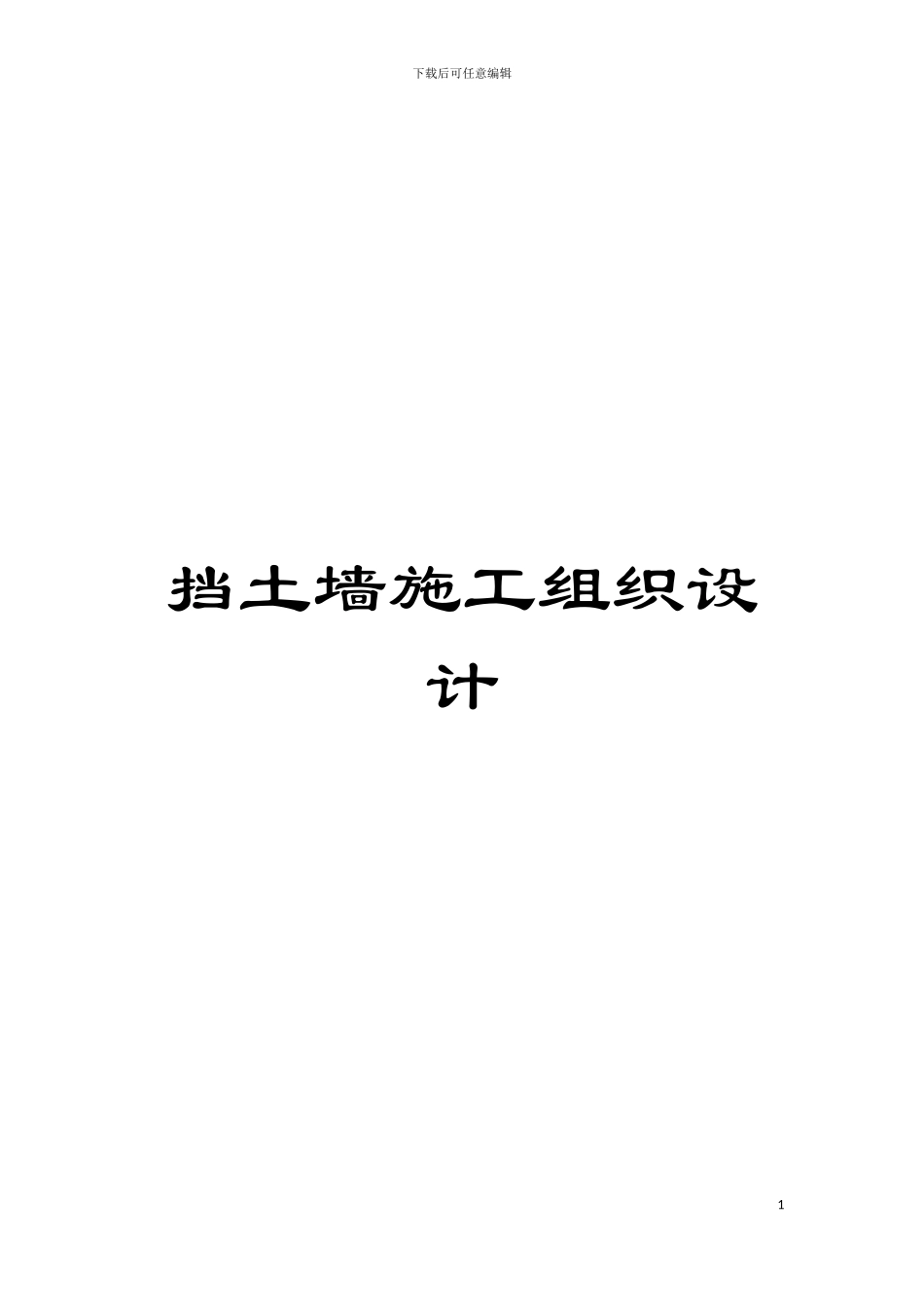

挡土墙施工组织设计模板

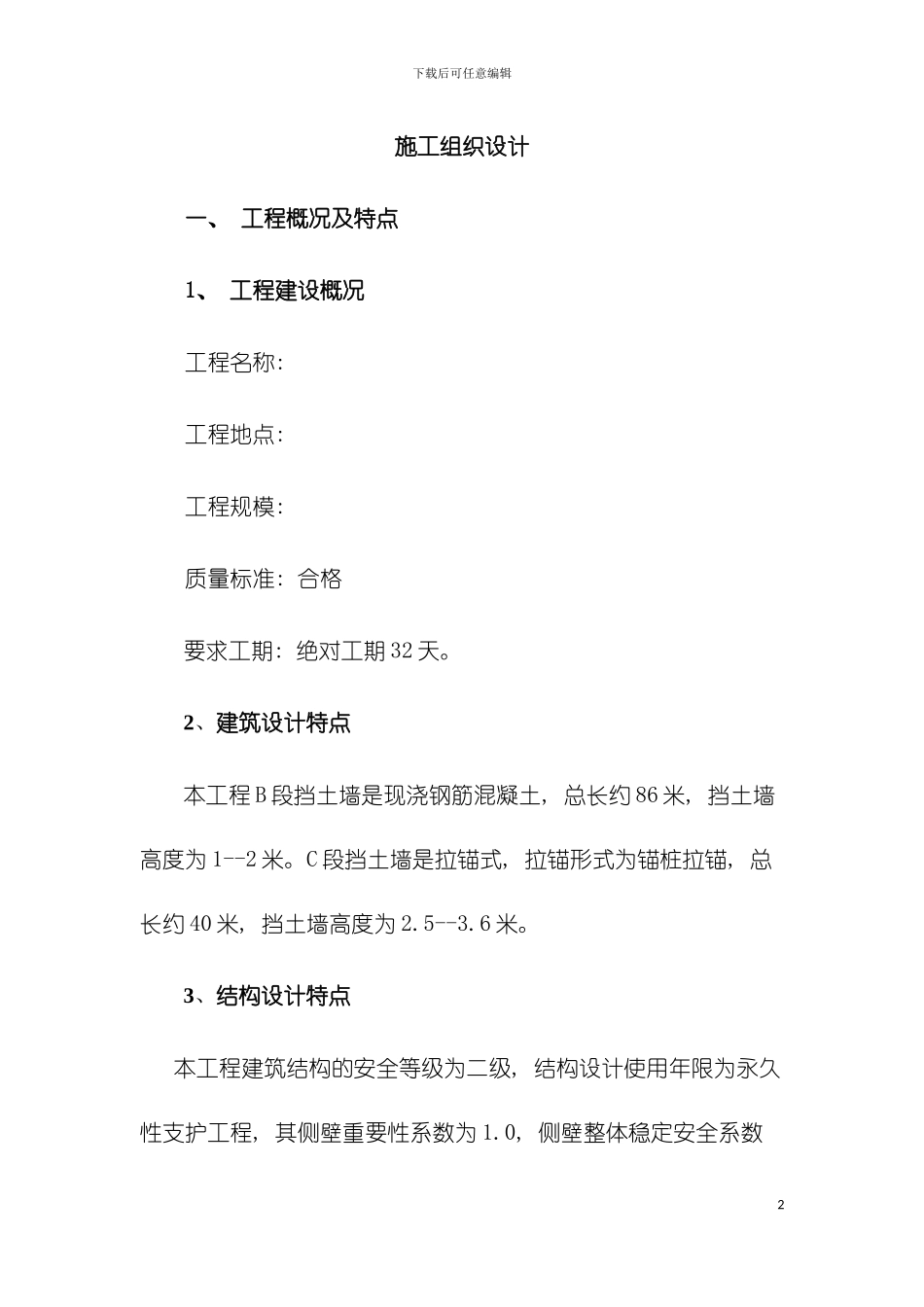

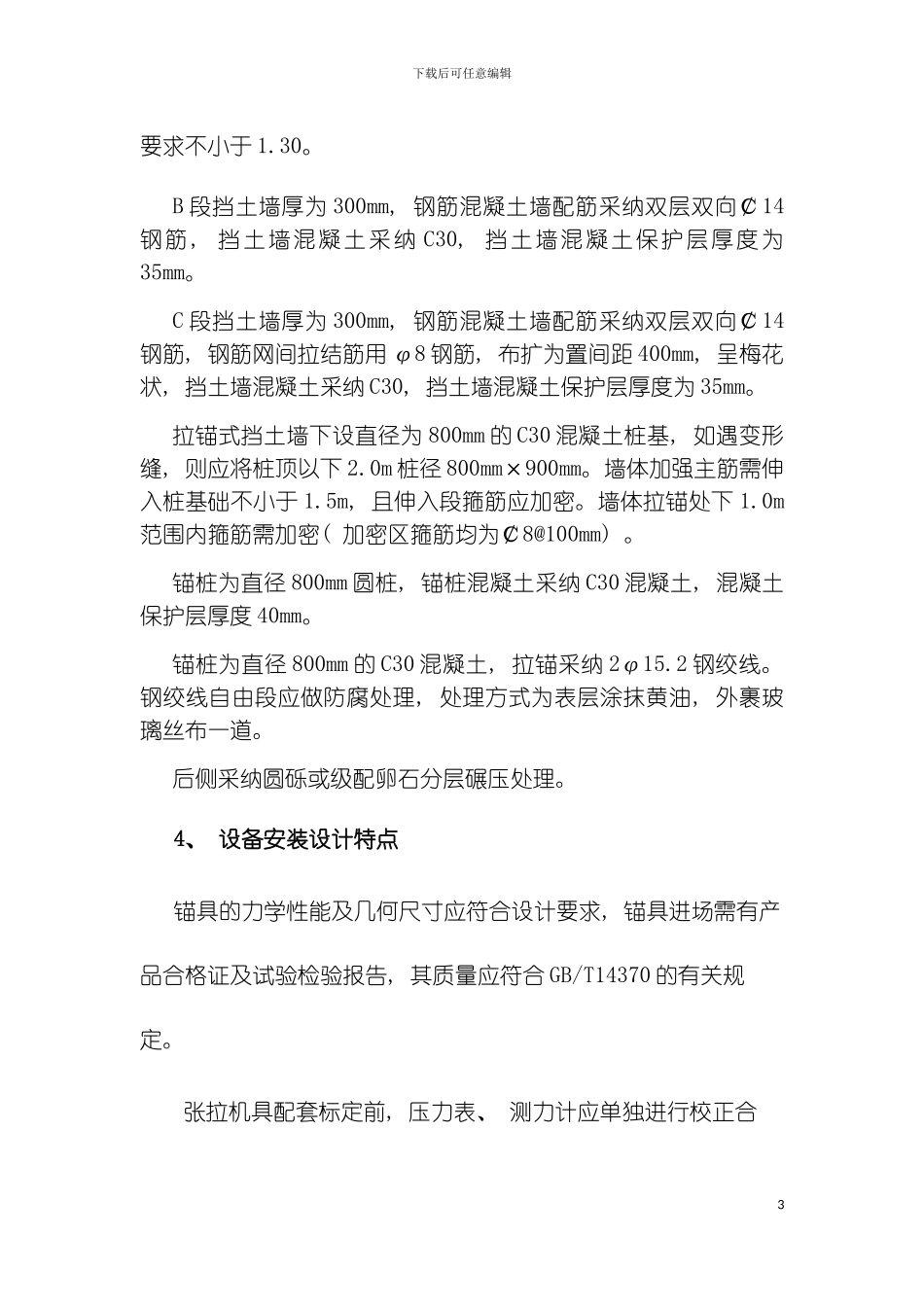

下载后可任意编辑挡土墙施工组织设计1下载后可任意编辑施工组织设计 一、 工程概况及特点 1、 工程建设概况工程名称: 工程地点: 工程规模: 质量标准: 合格要求工期: 绝对工期 32 天。2、建筑设计特点本工程 B 段挡土墙是现浇钢筋混凝土, 总长约 86 米, 挡土墙高度为 1--2 米。C 段挡土墙是拉锚式, 拉锚形式为锚桩拉锚, 总长约 40 米, 挡土墙高度为 2.5--3.6 米。3、结构设计特点 本工程建筑结构的安全等级为二级, 结构设计使用年限为永久性支护工程, 其侧壁重要性系数为 1.0, 侧壁整体稳定安全系数2下载后可任意编辑要求不小于 1.30。B 段挡土墙厚为 300mm, 钢筋混凝土墙配筋采纳双层双向￠14钢筋, 挡土墙混凝土采纳 C30, 挡土墙混凝土保护层厚度为35mm。C 段挡土墙厚为 300mm, 钢筋混凝土墙配筋采纳双层双向￠14钢筋, 钢筋网间拉结筋用 φ8 钢筋, 布扩为置间距 400mm, 呈梅花状, 挡土墙混凝土采纳 C30, 挡土墙混凝土保护层厚度为 35mm。拉锚式挡土墙下设直径为 800mm 的 C30 混凝土桩基, 如遇变形缝, 则应将桩顶以下 2.0m 桩径 800mm×900mm。墙体加强主筋需伸入桩基础不小于 1.5m, 且伸入段箍筋应加密。墙体拉锚处下 1.0m范围内箍筋需加密( 加密区箍筋均为￠8@100mm) 。锚桩为直径 800mm 圆桩, 锚桩混凝土采纳 C30 混凝土, 混凝土保护层厚度 40mm。锚桩为直径 800mm 的 C30 混凝土, 拉锚采纳 2φ15.2 钢绞线。钢绞线自由段应做防腐处理, 处理方式为表层涂抹黄油, 外裹玻璃丝布一道。后侧采纳圆砾或级配卵石分层碾压处理。 4、 设备安装设计特点 锚具的力学性能及几何尺寸应符合设计要求, 锚具进场需有产品合格证及试验检验报告, 其质量应符合 GB/T14370 的有关规定。张拉机具配套标定前, 压力表、 测力计应单独进行校正合3下载后可任意编辑格, 将待标定的千斤顶, 压力表、 测力计擦拭洁净。千斤顶、 压力表、 测力计进行配套编号、 标示、 登记。张拉机具送检中装卸、 运输严防碰撞、 摔打、 损伤。5、工程施工特点经过对本工程施工招标文件及补充文件的认真阅读、 理解和现场认真查勘, 本工程施工有以下特点: 施工工期紧, 工艺要求高, 施工总体布置困难。根据工程施工的特点, 我公司重点从施工组织管理、 施工技术、 资源配置、 施工协调等方面实行相应的措施, 保证施工的顺利进行。严格按标书要求的施工程序、 技术要求组织...
