接触网课程设计张力自动补偿装置的分析与研究

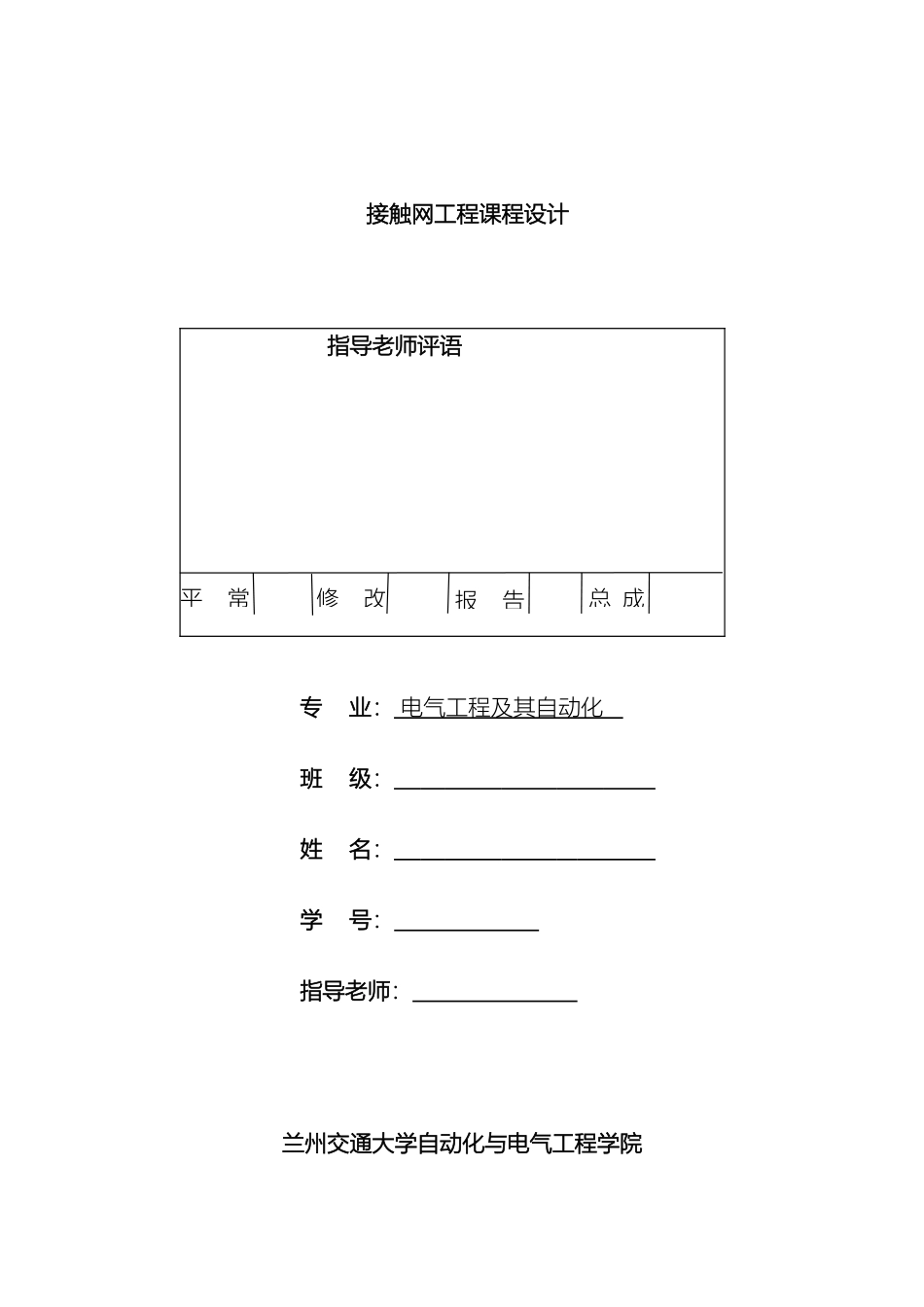

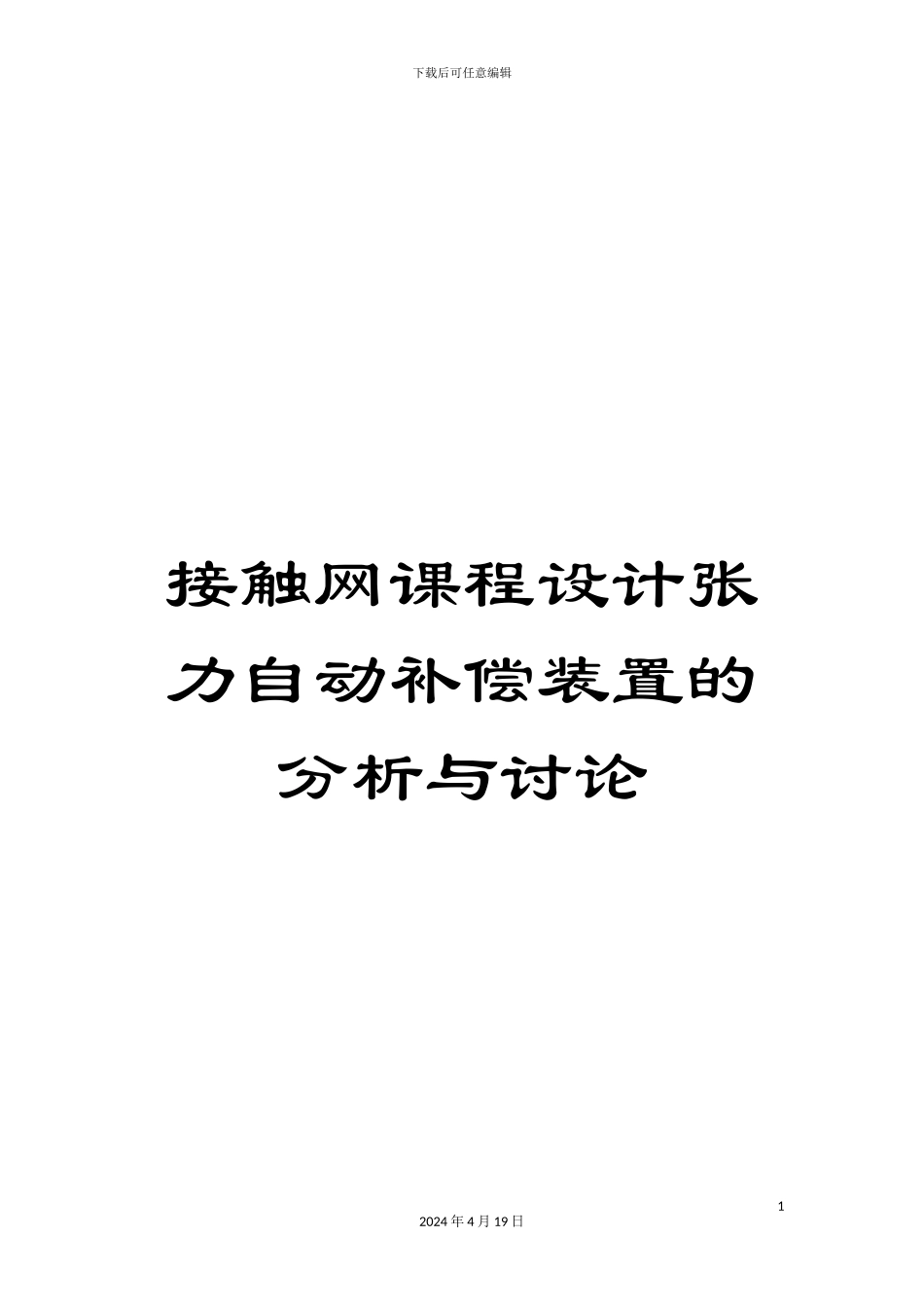

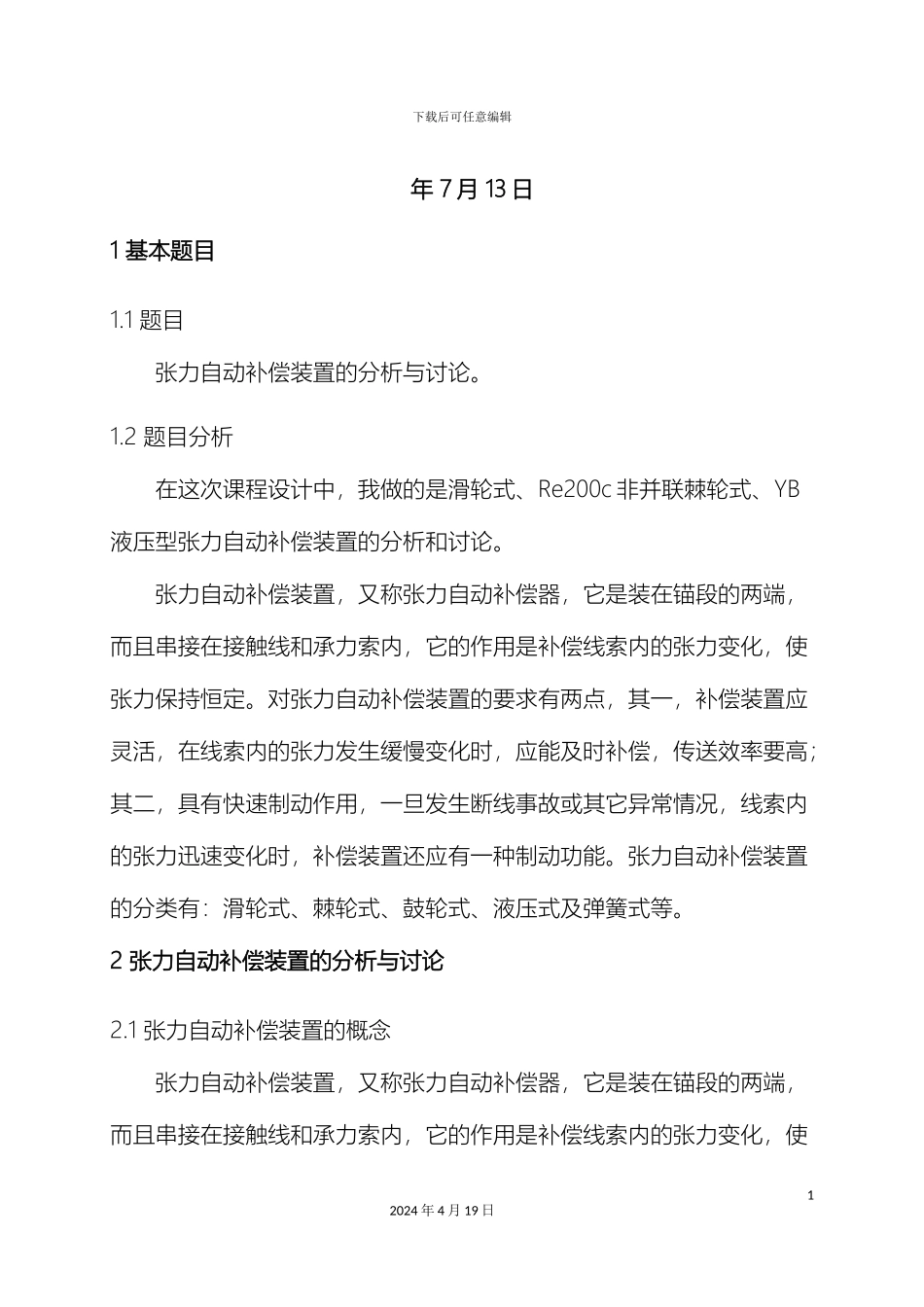

下载后可任意编辑接触网课程设计张力自动补偿装置的分析与讨论12024 年 4 月 19 日接触网工程课程设计专 业： 电气工程及其自动化 班 级： 姓 名： 学 号： 指导老师： 兰州交通大学自动化与电气工程学院 指导老师评语平常报告修改总 成下载后可任意编辑 年 7 月 13 日1 基本题目1.1 题目张力自动补偿装置的分析与讨论。1.2 题目分析在这次课程设计中，我做的是滑轮式、Re200c 非并联棘轮式、YB液压型张力自动补偿装置的分析和讨论。张力自动补偿装置，又称张力自动补偿器，它是装在锚段的两端，而且串接在接触线和承力索内，它的作用是补偿线索内的张力变化，使张力保持恒定。对张力自动补偿装置的要求有两点，其一，补偿装置应灵活，在线索内的张力发生缓慢变化时，应能及时补偿，传送效率要高；其二，具有快速制动作用，一旦发生断线事故或其它异常情况，线索内的张力迅速变化时，补偿装置还应有一种制动功能。张力自动补偿装置的分类有：滑轮式、棘轮式、鼓轮式、液压式及弹簧式等。2 张力自动补偿装置的分析与讨论2.1 张力自动补偿装置的概念张力自动补偿装置，又称张力自动补偿器，它是装在锚段的两端，而且串接在接触线和承力索内，它的作用是补偿线索内的张力变化，使12024 年 4 月 19 日下载后可任意编辑张力保持恒定。因为在大气温度发生变化时，接触线或承力索也会发生伸长或缩短，从而使线索内的张力发生变化，这时就会影响到接触线或承力索的驰度也会发生变化，因而使受流条件恶化。为改变这种情况，一般在一个锚段的两端，在接触线及承力索内串接张力自动补偿装置后，再进行下锚。对张力自动补偿装置的要求有两点，其一，补偿装置应灵活，在线索内的张力发生缓慢变化时，应能及时补偿，传送效率要高；其二，具有快速制动作用，一旦发生断线事故或其它异常情况，线索内的张力迅速变化时，补偿装置还应有一种制动功能。一般对于全补偿的承力索内的补偿装置，假如不具备这种功能时，还需专门加有断线制动装置，以防止在一旦发生断线时，坠砣串落地而造成事故扩大、恢复困难。2.2 滑轮式张力自动补偿装置（1）中国电气化铁路广泛采纳滑轮组式补偿装置，它是由补偿滑轮、补偿绳、杵环杆、锤铊杆、限制导管和坠砣组成。对于半补偿链形悬挂，承力索为硬锚，就是直接下锚，如图 1 所示。22024 年 4 月 19 日下载后可任意编辑图 1 半补偿链形悬挂（2）对于全补偿链形悬挂，接触线和承力索都经过滑...
