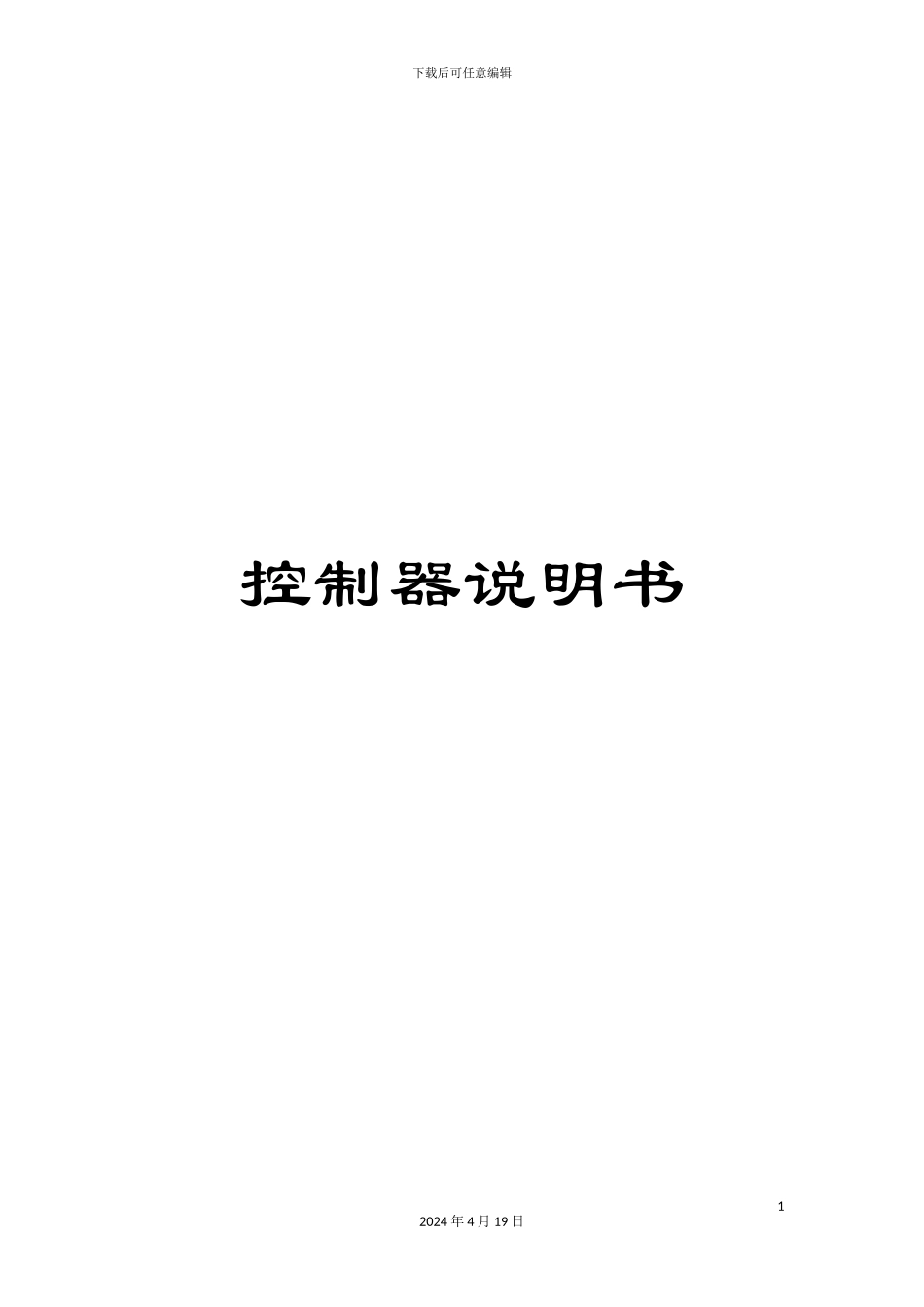

控制器说明书

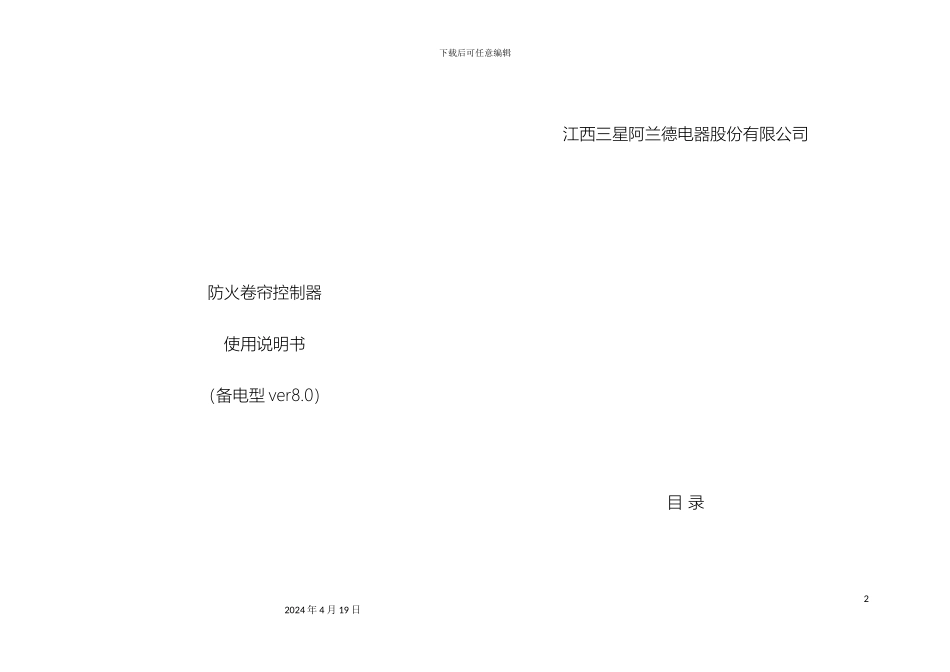

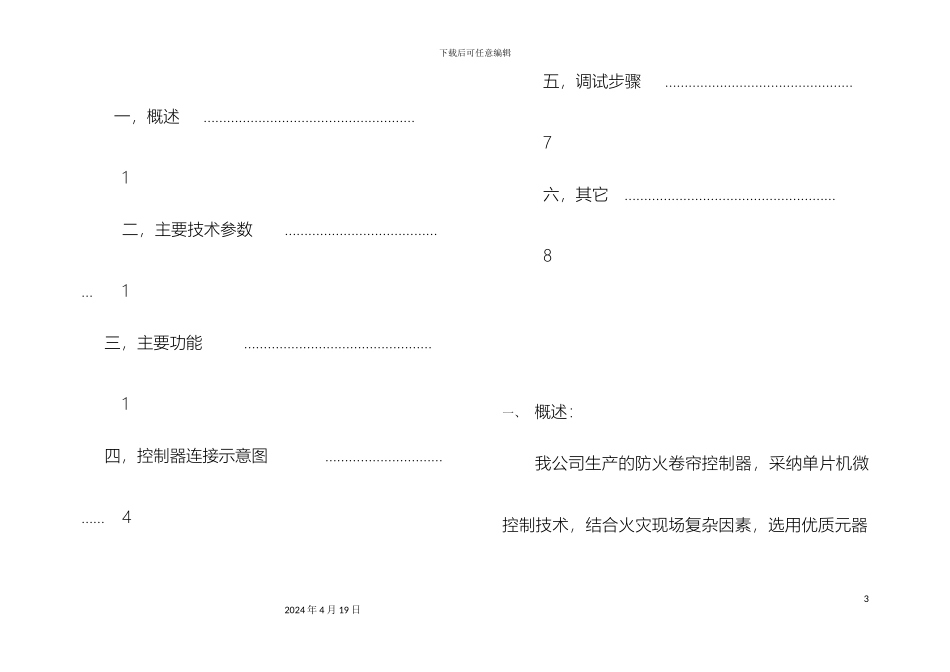

下载后可任意编辑控制器说明书12024 年 4 月 19 日下载后可任意编辑防火卷帘控制器使用说明书（备电型 ver8.0）江西三星阿兰德电器股份有限公司目 录22024 年 4 月 19 日下载后可任意编辑一，概述………………………………………………1二，主要技术参数……………………………………1三，主要功能…………………………………………1四，控制器连接示意图………………………………4五，调试步骤…………………………………………7六，其它………………………………………………8一、 概述：我公司生产的防火卷帘控制器，采纳单片机微控制技术，结合火灾现场复杂因素，选用优质元器32024 年 4 月 19 日下载后可任意编辑件精心设计制造而成。是防火卷帘工程理想的配套产品。二、主要技术参数1、 工 作 电 源 ： 主 电 源 AC 380V±Combin% 50Hz±1% 备用电源 DC24V/1.2Ah2、 允许外接电机功率： ＜2KW 3、 门位反馈触点容量： DC24V/500mA4、 工作环境：温 度 -10℃～+55℃ 相对湿度 ≤95% 大气压力 85～106Kpa5、 外形尺寸：长×宽×高 360mm×240mm×70mm 三﹑主要功能1. 主备电自动切换功能正常情况下控制器由主电源供电工作，当主电源切断时，自动转换到备电工作；当主电恢复时，自动转换回主电工作，并对备电充电。42024 年 4 月 19 日下载后可任意编辑2. 速放功能 当三相电有故障时，现场发生火警，控制器自动启动速放装置，使卷帘依靠自重下降至中位时停止，延时“中位延时时间”后自动下降至底；假如在速降过程中按任一键，卷帘立即停止，延时“中位延时时间”后再下降至底。3. 具有两种自动控制方式① 烟、温感两步降：（SW1 置于 ON 位）：烟感动作后（或半降信号），卷帘下降至中停位置，等温感动作后（或全降信号），再下降至下限位置。② 烟感延时两步降：（SW1 置于 OFF 位）：烟感动作后（或半降信号），卷帘下降至中停位置，延时后，下降至下限位置。4． 具有故障检测功能① 三相电源/主电故障；② 备用电源断线或欠压；52024 年 4 月 19 日下载后可任意编辑③ 限位器故障、超限位故障（需电机配合）；④ 电机电磁铁与控制器连接断线或短路。⑤ 探测器与控制器连接断线；故障类型故障灯状态三相电源/主电故障O × ×备用电源故障× × O限位器/超限位故障× O ×电磁铁连接故障O O O烟探测器故障O O ×温探测器故障× O O故障状态指示表 O...
