控制箱操作台使用说明书样本

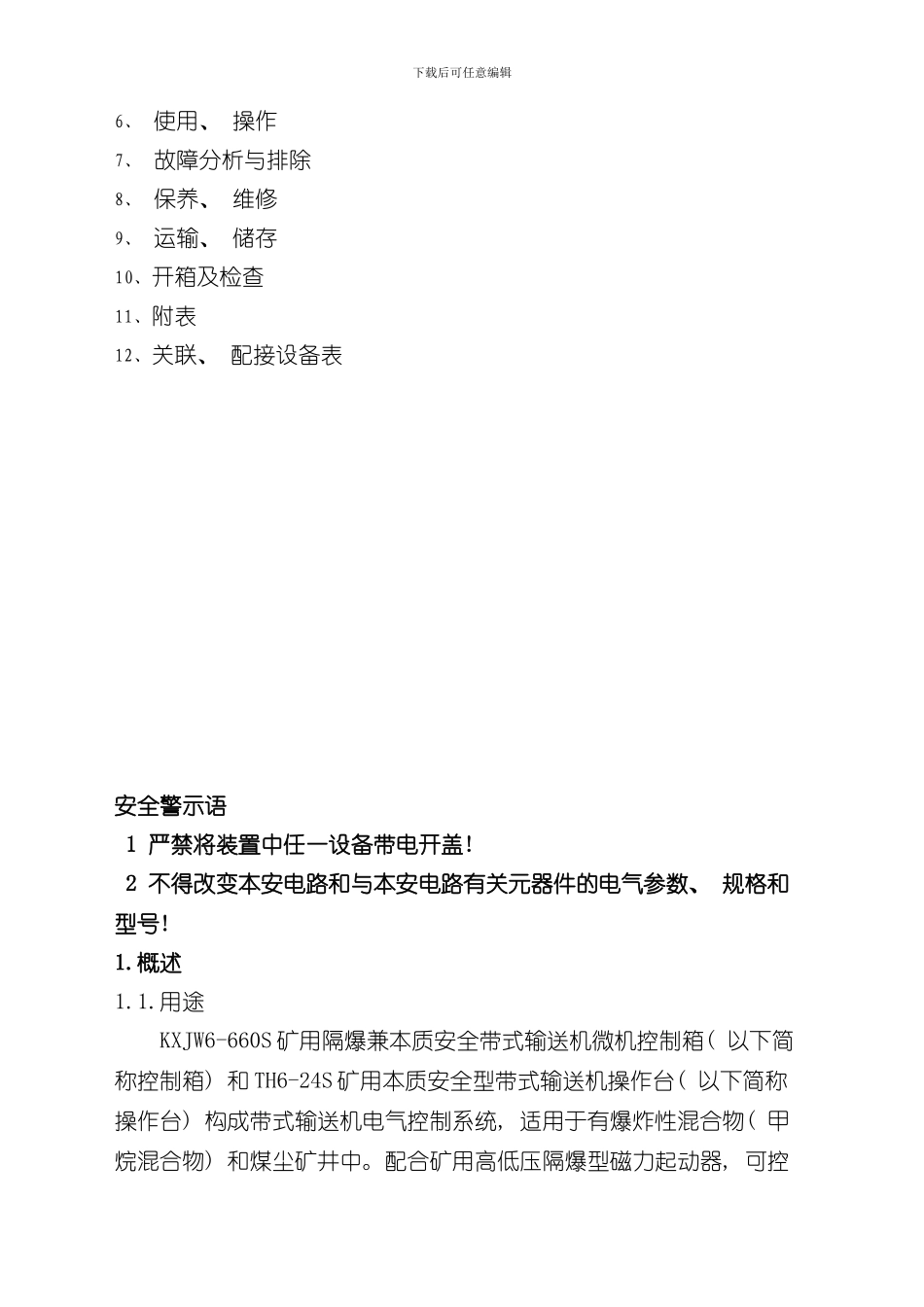

KXJW6-660S 矿用隔爆兼本质安全型带式输送机微机控制箱TH6-24S 矿用本质安全型带式输送机操作台使用说明书 执行标准: MT/T 817-1999, Q/AE KZX01- , Q/AE CZT01- , 版 本 号: NO.1 发布日期: 6 月 上海埃意实业有限公司松江分公司目 录1、 概述2、 结构特征和工作原理3、 技术特征4、 外形尺寸、 重量5、 安装、 调试下载后可任意编辑6、 使用、 操作7、 故障分析与排除8、 保养、 维修9、 运输、 储存10、开箱及检查11、附表12、关联、 配接设备表安全警示语 1 严禁将装置中任一设备带电开盖! 2 不得改变本安电路和与本安电路有关元器件的电气参数、 规格和型号! 1.概述1.1.用途KXJW6-660S 矿用隔爆兼本质安全带式输送机微机控制箱( 以下简称控制箱) 和 TH6-24S 矿用本质安全型带式输送机操作台( 以下简称操作台) 构成带式输送机电气控制系统, 适用于有爆炸性混合物( 甲烷混合物) 和煤尘矿井中。配合矿用高低压隔爆型磁力起动器, 可控下载后可任意编辑制多种类型的带式输送机, 配合调速型液力偶合器能够实现带式输送机的电机分时起动、 胶带慢速起动和多机驱动电机功率平衡。由本装置和各类保护传感器组成的带式输送机控制系统, 能够实现起动告警、 停车、 紧急停车、 故障保护和告警显示等功能, 并具有手动控制功能, 以备 PLC 故障时应急。本装置既能单机控制, 又能多机集控, 甚至能与其它监控系统通讯。本装置性能可靠、 操作简单、 维护方便, 是煤矿井下胶带输送机理想的配套设备。1.2.适用范围a. 海拔高度低于 米; b.环境温度: -10℃～+40℃; c.环境湿度: ≤95%(25℃); d.环境大气压:( 80～106) kPa;e.含有瓦斯、 煤尘等爆炸性混合物的煤矿井下; f.无破坏绝缘的气体或蒸汽; g.无强烈振动冲击的环境中。h 污染等级: 3 级;i 安装类别: Ⅱ 类。1.3 型号及其含义1.3.1 控制箱 防爆型式: 煤矿用隔爆兼本质安全型 Exd[ib]I1.3.2 操作台下载后可任意编辑防爆型式: 本质安全型 ExibI2.结构特征和工作原理2.1. 结构特征2.1.1 控制箱控制箱分主腔和接线腔二个独立的腔体, 主腔是隔爆结构, 接线腔是隔爆兼本安结构。主腔门盖是螺钉固定结构, 内层二层安装板, 底层安装接触器、 变压器、 热继电器、 熔断器、 本安电源等, 中层安装控制继电器和可编程控制器( PLC) 。接线腔门盖是螺栓固定结构, 塑料档板将其分为隔爆和本安两个部分, 共有六...
