控制系统检维修作业指导书DCS部分样本

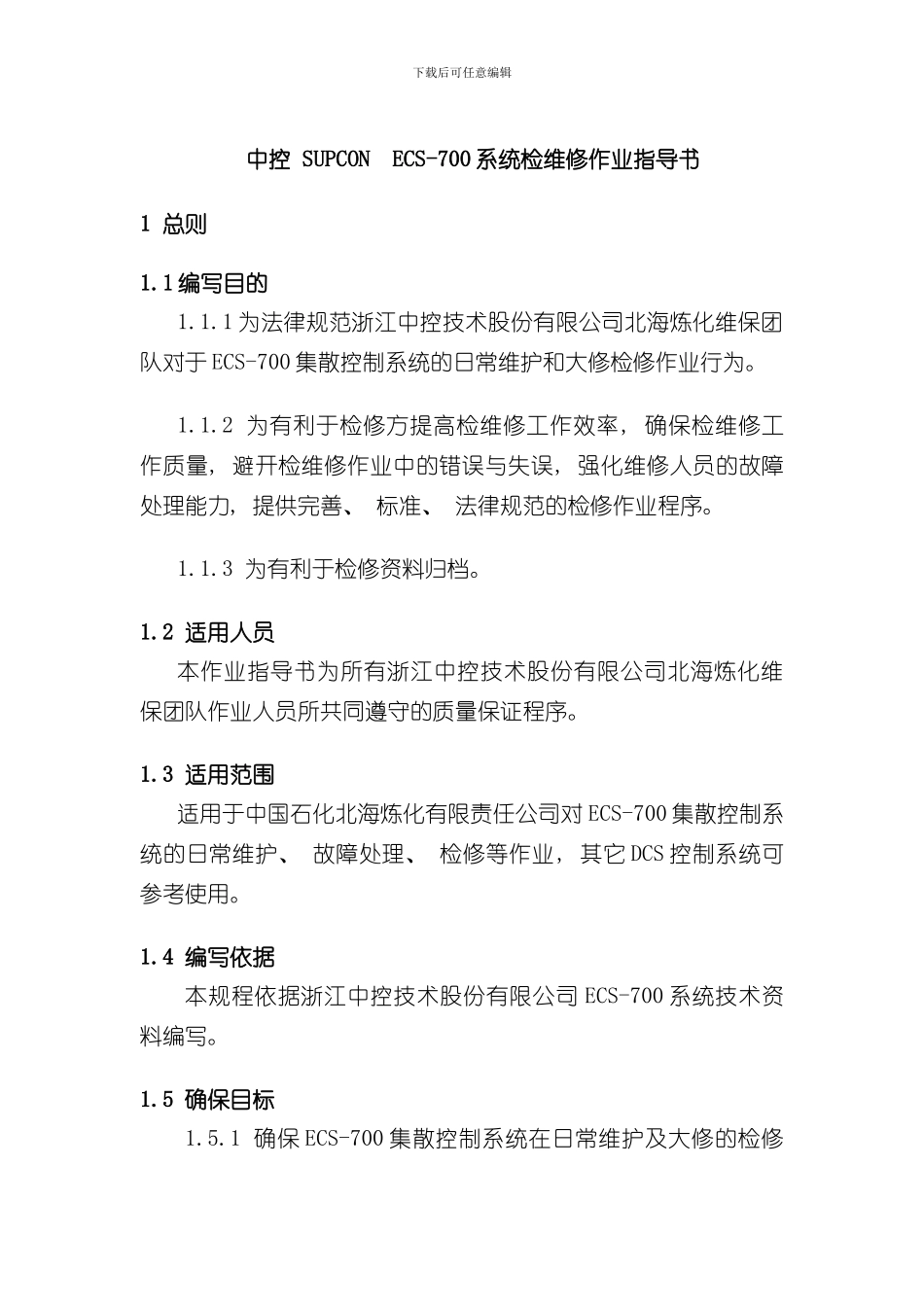

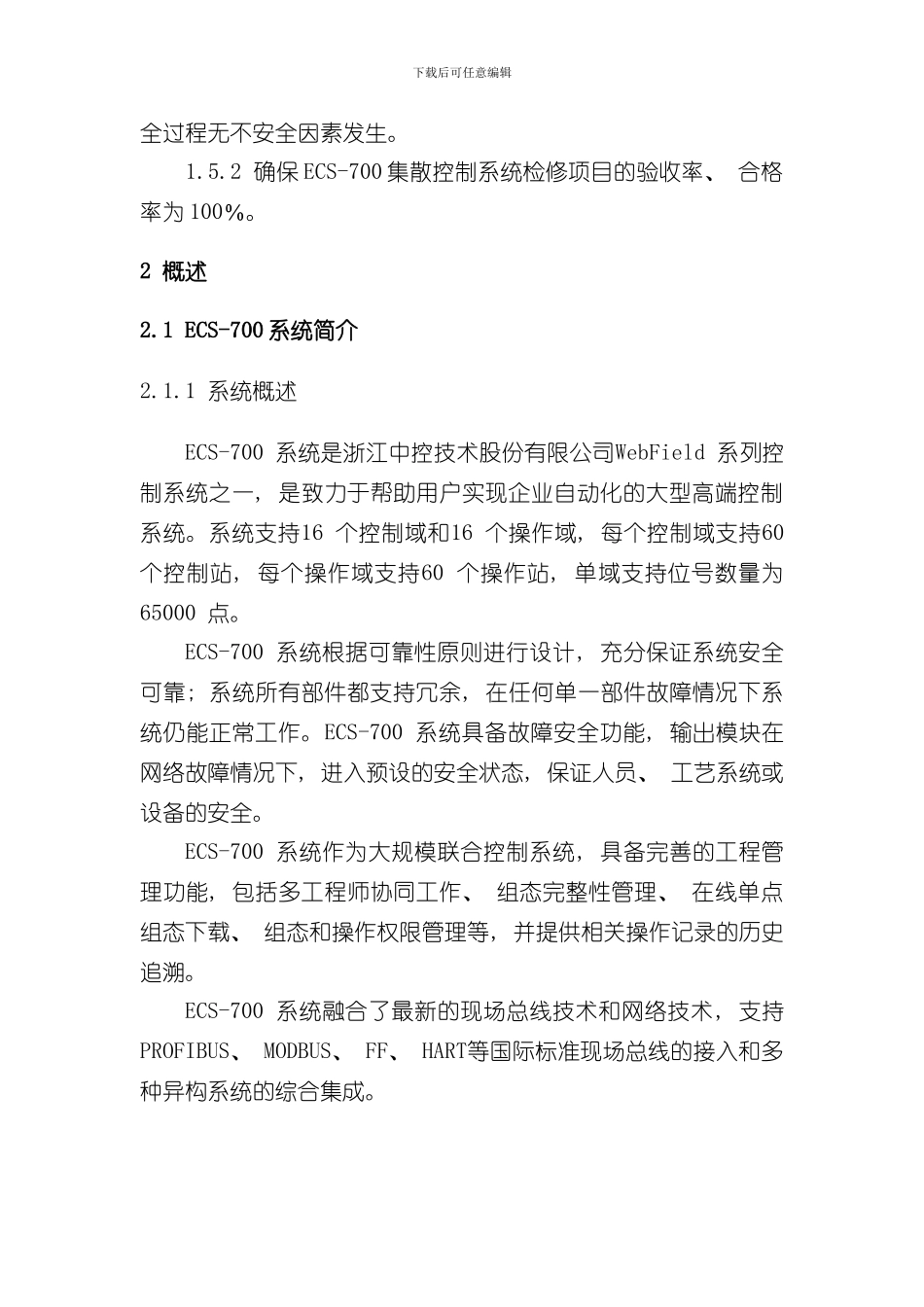

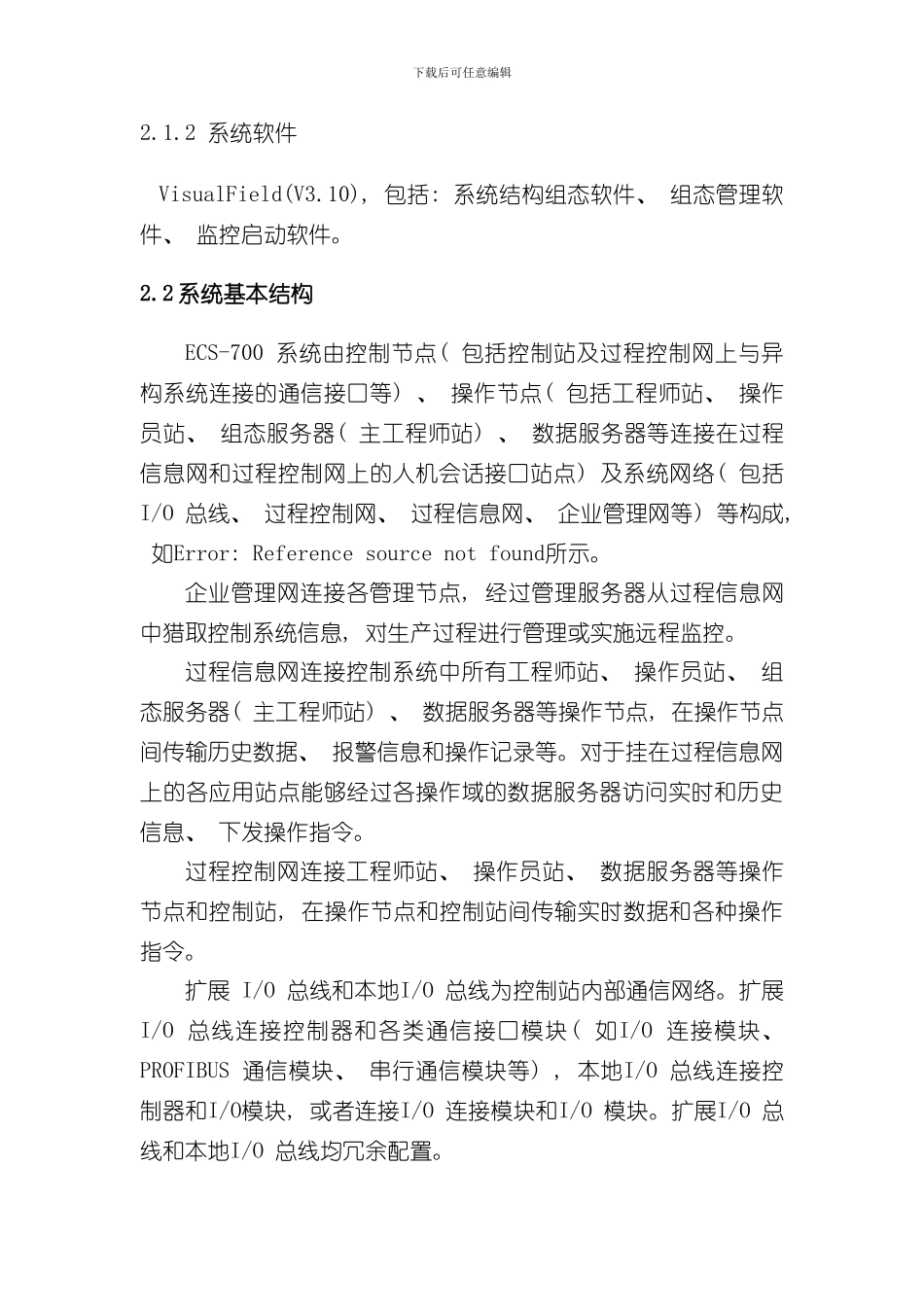

下载后可任意编辑 中控 SUPCON ECS-700 系统检维修作业指导书1 总则1.1 编写目的1.1.1 为法律规范浙江中控技术股份有限公司北海炼化维保团队对于 ECS-700 集散控制系统的日常维护和大修检修作业行为。1.1.2 为有利于检修方提高检维修工作效率, 确保检维修工作质量, 避开检维修作业中的错误与失误, 强化维修人员的故障处理能力, 提供完善、 标准、 法律规范的检修作业程序。1.1.3 为有利于检修资料归档。1.2 适用人员本作业指导书为所有浙江中控技术股份有限公司北海炼化维保团队作业人员所共同遵守的质量保证程序。1.3 适用范围适用于中国石化北海炼化有限责任公司对 ECS-700 集散控制系统的日常维护、 故障处理、 检修等作业, 其它 DCS 控制系统可参考使用。1.4 编写依据本规程依据浙江中控技术股份有限公司 ECS-700 系统技术资料编写。1.5 确保目标1.5.1 确保 ECS-700 集散控制系统在日常维护及大修的检修下载后可任意编辑全过程无不安全因素发生。 1.5.2 确保 ECS-700 集散控制系统检修项目的验收率、 合格率为 100％。2 概述2.1 ECS-700 系统简介2.1.1 系统概述 ECS-700 系统是浙江中控技术股份有限公司WebField 系列控制系统之一, 是致力于帮助用户实现企业自动化的大型高端控制系统。系统支持16 个控制域和16 个操作域, 每个控制域支持60 个控制站, 每个操作域支持60 个操作站, 单域支持位号数量为65000 点。ECS-700 系统根据可靠性原则进行设计, 充分保证系统安全可靠; 系统所有部件都支持冗余, 在任何单一部件故障情况下系统仍能正常工作。ECS-700 系统具备故障安全功能, 输出模块在网络故障情况下, 进入预设的安全状态, 保证人员、 工艺系统或设备的安全。ECS-700 系统作为大规模联合控制系统, 具备完善的工程管理功能, 包括多工程师协同工作、 组态完整性管理、 在线单点组态下载、 组态和操作权限管理等, 并提供相关操作记录的历史追溯。ECS-700 系统融合了最新的现场总线技术和网络技术, 支持PROFIBUS、 MODBUS、 FF、 HART等国际标准现场总线的接入和多种异构系统的综合集成。下载后可任意编辑2.1.2 系统软件VisualField(V3.10), 包括: 系统结构组态软件、 组态管理软件、 监控启动软件。2.2 系统基本结构ECS-700 系统由控制节点( 包括控制站及过程控制网上与异构系统连接的通信接口等) 、 操作节点( 包括工程师站、 操作员站、 组态服务...
