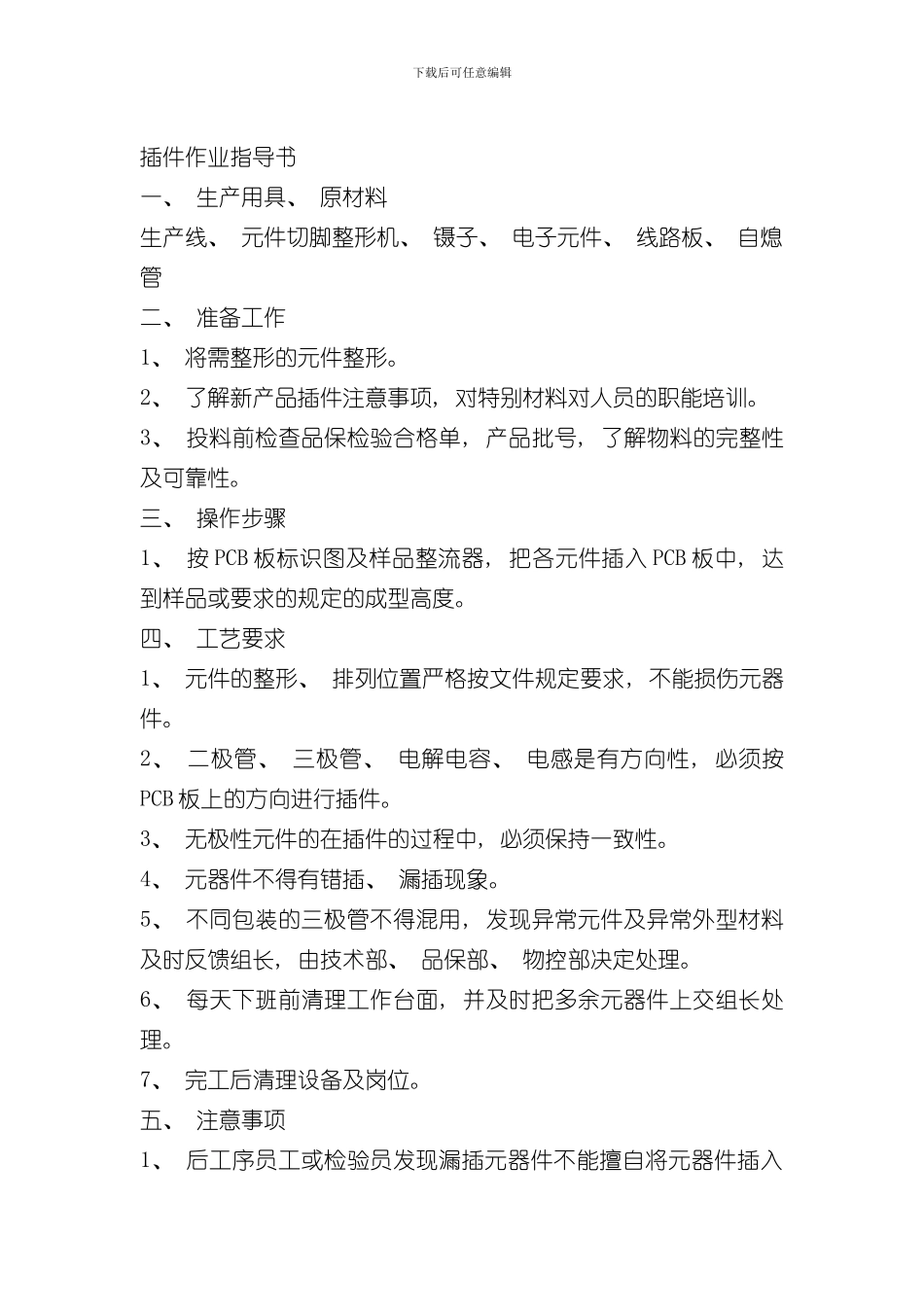

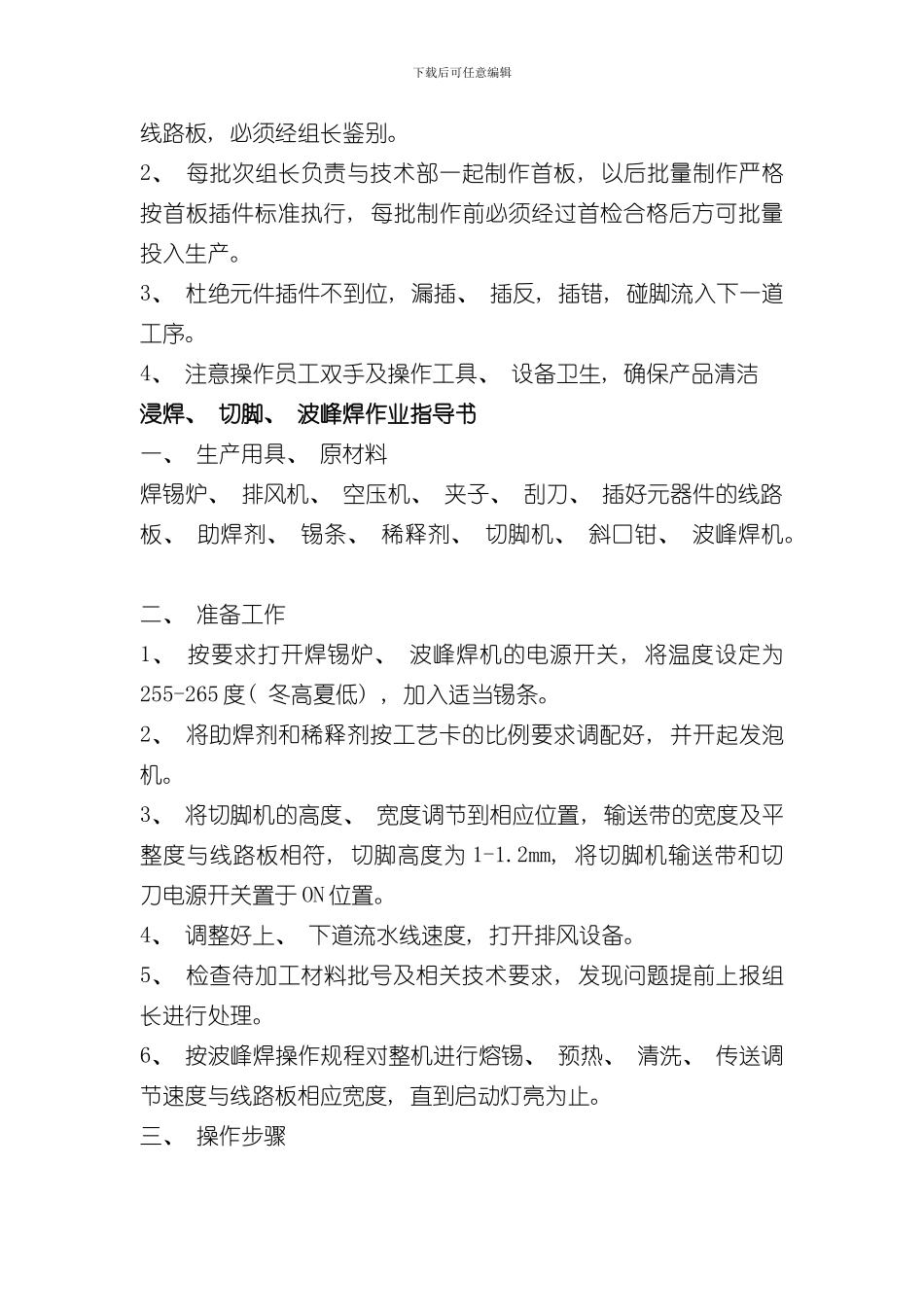

下载后可任意编辑插件作业指导书 一、 生产用具、 原材料 生产线、 元件切脚整形机、 镊子、 电子元件、 线路板、 自熄管 二、 准备工作 1、 将需整形的元件整形。 2、 了解新产品插件注意事项, 对特别材料对人员的职能培训。 3、 投料前检查品保检验合格单, 产品批号, 了解物料的完整性及可靠性。 三、 操作步骤 1、 按 PCB 板标识图及样品整流器, 把各元件插入 PCB 板中, 达到样品或要求的规定的成型高度。 四、 工艺要求 1、 元件的整形、 排列位置严格按文件规定要求, 不能损伤元器件。 2、 二极管、 三极管、 电解电容、 电感是有方向性, 必须按PCB 板上的方向进行插件。 3、 无极性元件的在插件的过程中, 必须保持一致性。 4、 元器件不得有错插、 漏插现象。 5、 不同包装的三极管不得混用, 发现异常元件及异常外型材料及时反馈组长, 由技术部、 品保部、 物控部决定处理。 6、 每天下班前清理工作台面, 并及时把多余元器件上交组长处理。 7、 完工后清理设备及岗位。 五、 注意事项 1、 后工序员工或检验员发现漏插元器件不能擅自将元器件插入下载后可任意编辑线路板, 必须经组长鉴别。 2、 每批次组长负责与技术部一起制作首板, 以后批量制作严格按首板插件标准执行, 每批制作前必须经过首检合格后方可批量投入生产。 3、 杜绝元件插件不到位, 漏插、 插反, 插错, 碰脚流入下一道工序。 4、 注意操作员工双手及操作工具、 设备卫生, 确保产品清洁浸焊、 切脚、 波峰焊作业指导书 一、 生产用具、 原材料 焊锡炉、 排风机、 空压机、 夹子、 刮刀、 插好元器件的线路板、 助焊剂、 锡条、 稀释剂、 切脚机、 斜口钳、 波峰焊机。 二、 准备工作 1、 按要求打开焊锡炉、 波峰焊机的电源开关, 将温度设定为255-265 度( 冬高夏低) , 加入适当锡条。 2、 将助焊剂和稀释剂按工艺卡的比例要求调配好, 并开起发泡机。 3、 将切脚机的高度、 宽度调节到相应位置, 输送带的宽度及平整度与线路板相符, 切脚高度为 1-1.2mm, 将切脚机输送带和切刀电源开关置于 ON 位置。 4、 调整好上、 下道流水线速度, 打开排风设备。 5、 检查待加工材料批号及相关技术要求, 发现问题提前上报组长进行处理。 6、 按波峰焊操作规程对整机进行熔锡、 预热、 清洗、 传送调节速度与线路板相应宽度, 直到启动灯亮为止。 三、 ...
