插口式满堂脚手架施工工法样本

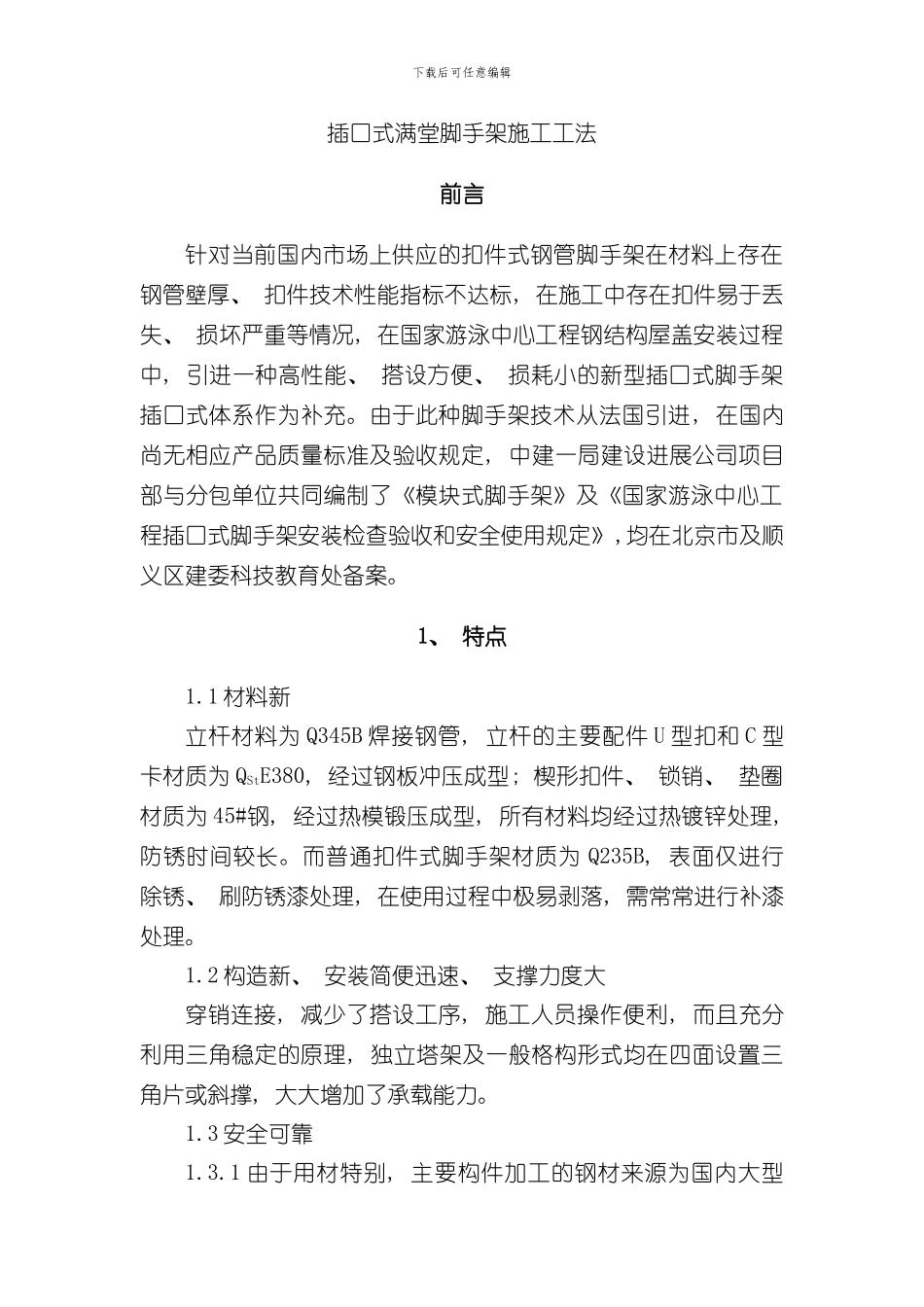

下载后可任意编辑插口式满堂脚手架施工工法前言针对当前国内市场上供应的扣件式钢管脚手架在材料上存在钢管壁厚、 扣件技术性能指标不达标, 在施工中存在扣件易于丢失、 损坏严重等情况, 在国家游泳中心工程钢结构屋盖安装过程中, 引进一种高性能、 搭设方便、 损耗小的新型插口式脚手架插口式体系作为补充。由于此种脚手架技术从法国引进, 在国内尚无相应产品质量标准及验收规定, 中建一局建设进展公司项目部与分包单位共同编制了《模块式脚手架》及《国家游泳中心工程插口式脚手架安装检查验收和安全使用规定》,均在北京市及顺义区建委科技教育处备案。1、 特点1.1 材料新立杆材料为 Q345B 焊接钢管, 立杆的主要配件 U 型扣和 C 型卡材质为 QStE380, 经过钢板冲压成型; 楔形扣件、 锁销、 垫圈材质为 45#钢, 经过热模锻压成型, 所有材料均经过热镀锌处理, 防锈时间较长。而普通扣件式脚手架材质为 Q235B, 表面仅进行除锈、 刷防锈漆处理, 在使用过程中极易剥落, 需常常进行补漆处理。1.2 构造新、 安装简便迅速、 支撑力度大 穿销连接, 减少了搭设工序, 施工人员操作便利, 而且充分利用三角稳定的原理, 独立塔架及一般格构形式均在四面设置三角片或斜撑, 大大增加了承载能力。1.3 安全可靠1.3.1 由于用材特别, 主要构件加工的钢材来源为国内大型下载后可任意编辑钢厂, 渠道清楚, 具有可追溯性。对比普通扣件式脚手架钢管、 扣件因租赁周期长, 使用单位繁杂, 现场无法区分, 对原材料根本无法做到追根溯源, 增加了使用阶段的安全隐患。1.3.2 另外穿销连接摒弃了以往扣件连接人为因素不稳定, 不容易检查的弊端, 增加了搭设的安全可靠性。1.3.3 由于制作精度的提高及穿销连接的方式降低了搭设难度, 而且提高了安装精度, 整体及局部安装精度均比普通扣件式脚手架提高 2～3 倍, 使现场情况更接近于计算模型, 从而有效地发挥了体系的优势。1.4 有效降低材料用量 由于强度高, 体系先进、 可靠, 尽管要求高, 安全储备大, 经专业设计后仍有效降低了材料用量。2、 适用范围本工法适用于所有混凝土结构顶板、 钢结构屋盖施工、 顶棚装修等所需搭设的操作用或承重用支撑体系。3、 工艺原理 结合使用方需求, 经过个性化设计, 选择适合的支撑体系, 若使用满堂架, 在设计位置竖立底座, 底座调平后, 利用横杆上的卡钩与立杆上的 U 型卡楔, 并根据设计打上斜杆, 最后紧连成整...
