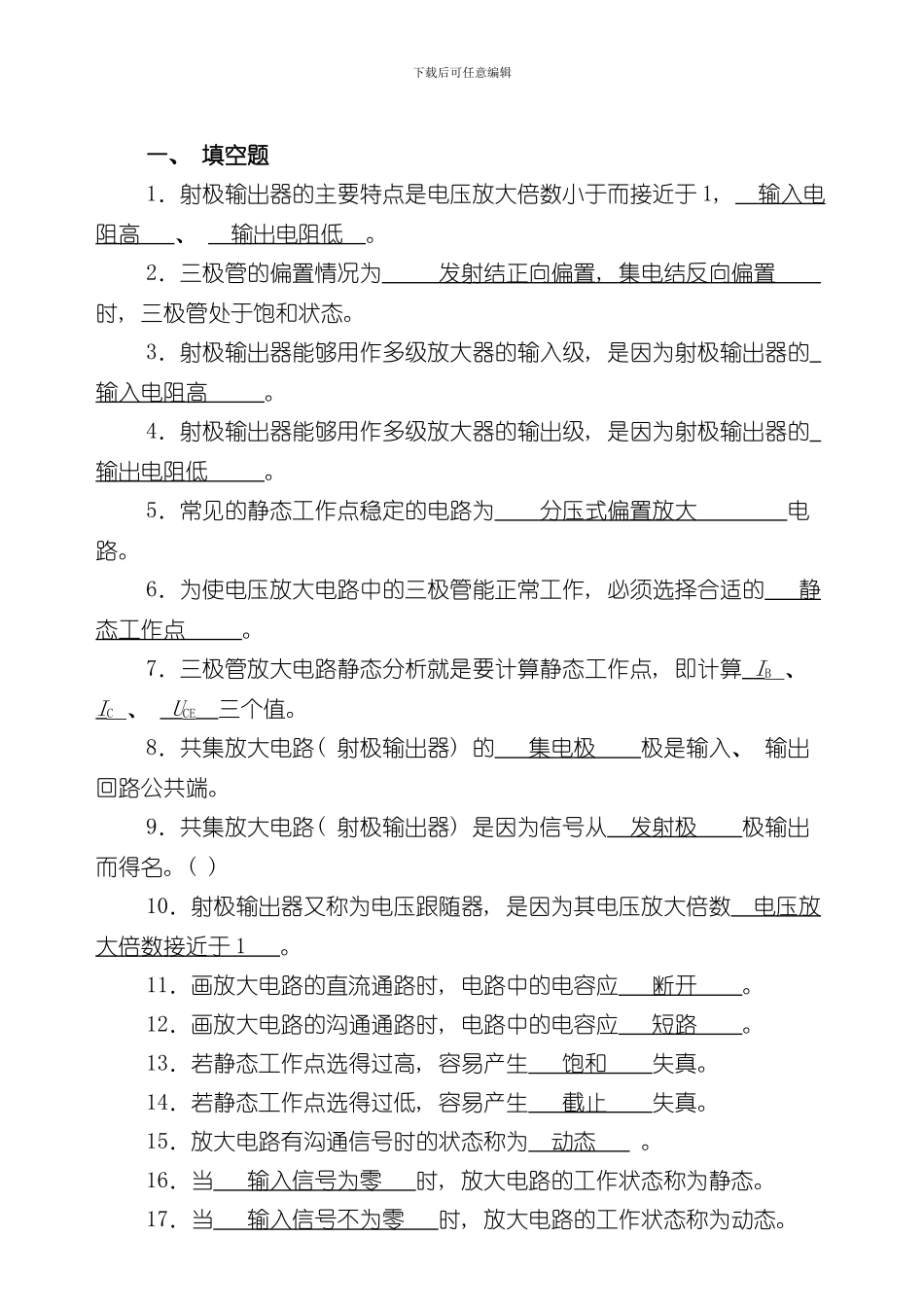

下载后可任意编辑一、 填空题1．射极输出器的主要特点是电压放大倍数小于而接近于 1, 输入电 阻高 、 输出电阻低 。2．三极管的偏置情况为 发射结正向偏置 , 集电结反向偏置 时, 三极管处于饱和状态。3．射极输出器能够用作多级放大器的输入级, 是因为射极输出器的 输入电阻高 。4．射极输出器能够用作多级放大器的输出级, 是因为射极输出器的 输出电阻低 。5．常见的静态工作点稳定的电路为 分压式偏置放大 电路。6．为使电压放大电路中的三极管能正常工作, 必须选择合适的 静态工作点 。7．三极管放大电路静态分析就是要计算静态工作点, 即计算 I B 、 IC 、 U CE 三个值。8．共集放大电路( 射极输出器) 的 集电极 极是输入、 输出回路公共端。9．共集放大电路( 射极输出器) 是因为信号从 发射极 极输出而得名。( ) 10．射极输出器又称为电压跟随器, 是因为其电压放大倍数 电压放大倍数接近于 1 。11．画放大电路的直流通路时, 电路中的电容应 断开 。12．画放大电路的沟通通路时, 电路中的电容应 短路 。13．若静态工作点选得过高, 容易产生 饱和 失真。14．若静态工作点选得过低, 容易产生 截止 失真。15．放大电路有沟通信号时的状态称为 动态 。16．当 输入信号为零 时, 放大电路的工作状态称为静态。17．当 输入信号不为零 时, 放大电路的工作状态称为动态。下载后可任意编辑18．放大电路的静态分析方法有 估算法 、 图解法 。19．放大电路的动态分析方法有 微变等效电路法 、 图解法 。20．放大电路输出信号的能量来自 直流电源 。二、 选择题1、 在图示电路中, 已知 UCC＝12V, 晶体管的＝100, ＝100kΩ。当＝0V 时, 测得 UBE＝0.7V, 若要基极电流 IB＝20μA, 则 RW 为 kΩ。AA. 465 B. 565 C.400 D.3002.在图示电路中, 已知 UCC＝12V, 晶体管的＝100, 若测得 IB＝20μA, UCE＝6V, 则 Rc＝ kΩ。AA.3 B.4 C.6 D.3003、 在图示电路中, 已知 UCC＝12V, 晶体管的＝100, ＝下载后可任意编辑100kΩ。当＝0V 时, 测得 UBE＝0.6V, 基极电流 IB＝20μA, 当测得输入电压有效值=5mV 时, 输出电压有效值＝0.6V, 则电压放大倍数＝ 。AA. -120 B.1 C.-1 D. 1204、 在共射放大电路中, 若测得输入电压有效值=5mV 时, 当未带上负载时输出电压有效值＝0.6V, 负载电阻 RL 值与 RC 相等 , 则带上负载输...
