关于申请200米标准塑胶跑道建设的报告

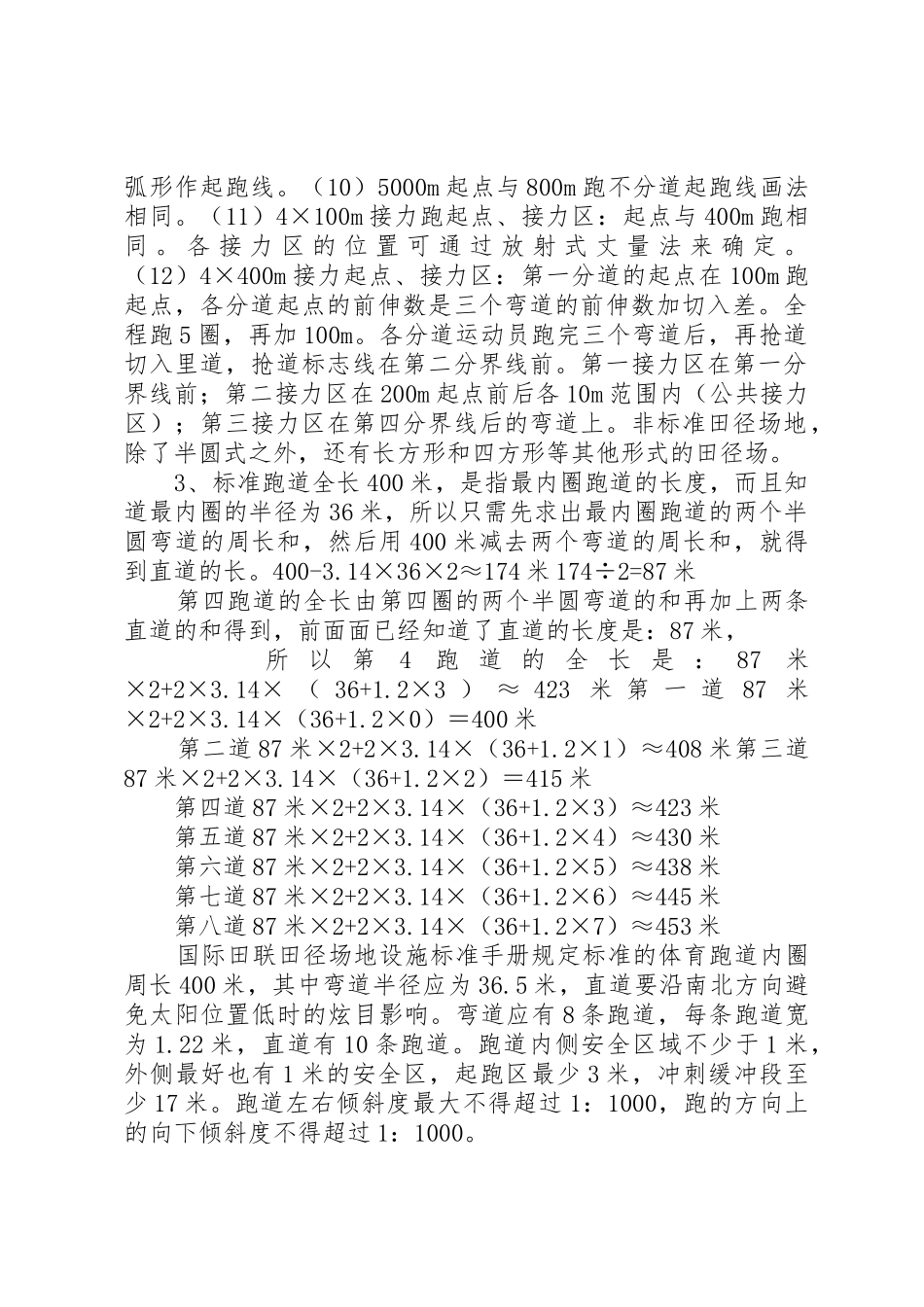

关于申请 200 米标准塑胶跑道建设的报告 200 米跑道平面图和 300 米、400 米塑胶跑道标准图纸 1、200 米（贰佰米）跑道。弯道半径 16.7 米，直道段长46.8 米，共 4 道，分道宽最小为 1.22 米，最大为 1.25 米，分道线宽 5 厘米，所有分道宽应相同。 2、300 米（叁百米）标准跑道。非标准 300 米田径场画法，田径场周长 300m 半圆式田径场的半径为 22 到 29m。 （ 一 ） 主 要 参 数 （ 1 ） 面 积 这 种 田 径 场 需 地 面 积 为141m×70m，有 6 条分道，分道宽 1.22m，每边留有 3m 余地。（2）直道长=141-2×（26+7.32+3.49）=67.38（m3）弯道总长=2×3.1416×26.30=165.24（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m） （二）径赛各项目的起终点、接力区的画法（图 1）（1）终点设在第一分界线上。（2）100m 起点在第四分界线向后32.62m 处。（3）100m 跨栏跑起点同 100m 起点；各栏位根据栏间距直接在直道上丈量确定。（4）110m 跨栏跑起点同 100m 起点；终点在第一分界线前 10m 处，各栏位根据栏间距在直道上直接丈量确定。（5）200m 起点在第二分界线向前的直道上。第一分道起点在第二分界线前 17.38m 处。各分道的前伸数是一个弯道的前伸数。各分道的前伸数与标准 400m 半圆式田径场200m 跑的各分道前伸数相同（图 2）。（6）男、女 200m 跨栏跑起点同 200m 跑的起点。（7）400m 跑起点，第一分道起点在100m 起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。其前伸数与标准田径场的 400m 跑的前伸数相同。（8）800m 跑的起点在该场地 200m 直道起点附近，有分道起跑和不分道起跑两种。分道起跑的起点，第一分道起点在 200m 起点，其余各分道要在 200m 起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。 不分道起跑的起点线是一条弧线。其弧形圆心在第三分界线上离跑道内沿 30cm 处，以 50m 为半径，向外画弧交跑道外沿内侧即是，全程跑两圈再加上 200m。（9）1500m、3000m 起跑点：该两项是不分道起跑，起跑线为弧形，是按渐开线原理画弧形作起跑线。（10）5000m 起点与 800m 跑不分道起跑线画法相同。（11）4×100m 接力跑起点、接力区：起点与 400m 跑相同 。 各 接 力 区 的 位 置 可 通 过 放 射 式 丈 量 法 来 确 定 。（12）4×400m 接力起点、接力区...
