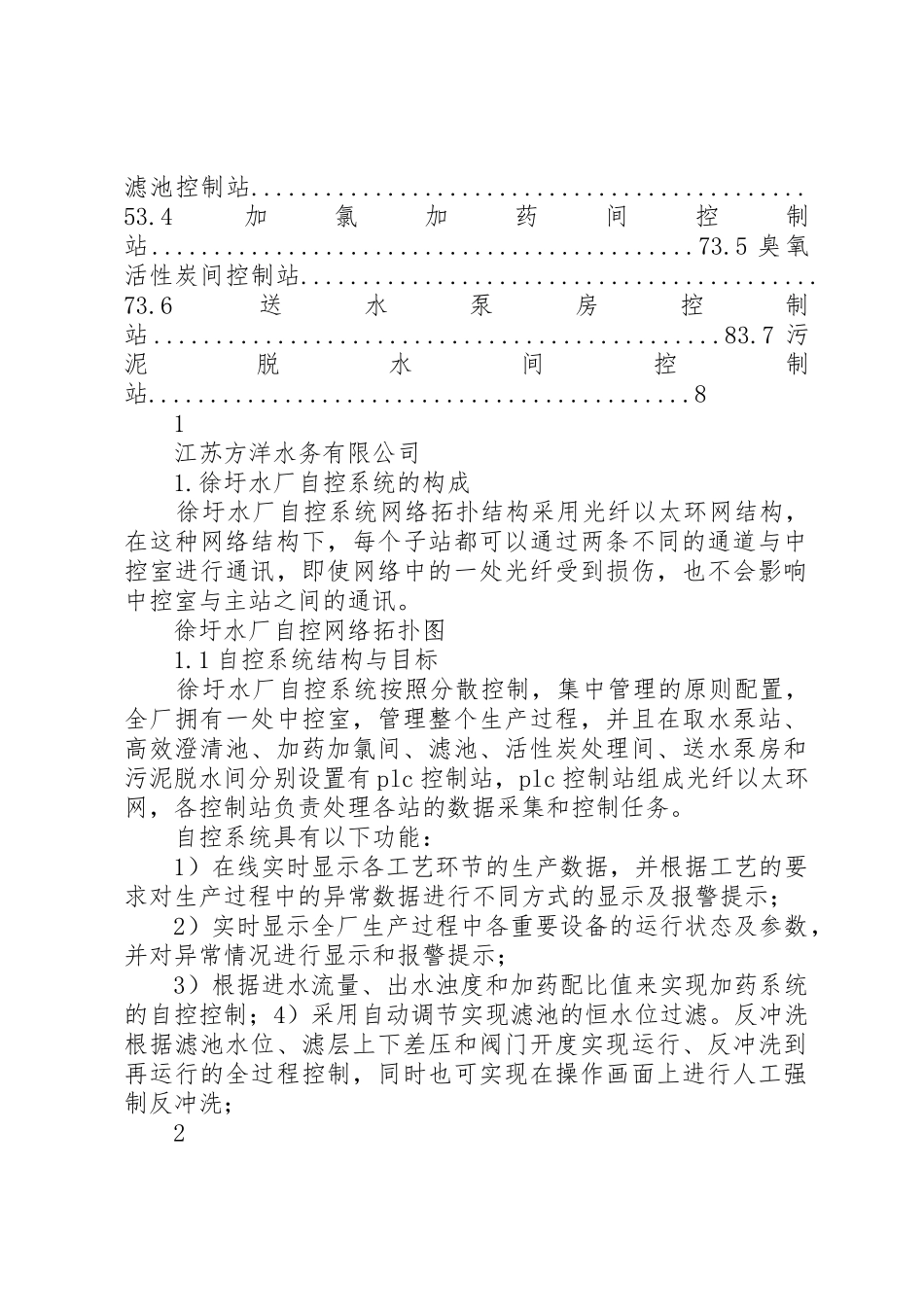

水厂自控系统建设方案 刘朋 江苏方洋水务有限公司 目录 1.徐圩水厂自控系统的构成............................................2 1.1自控系统结构与目标 ...........................................21.2 控 制方式.....................................................32.中控室............................................................3 2.1运行监视.....................................................32.2运行控制.....................................................32.3数据管理.....................................................32.4报警处理.....................................................42.5报表及打印...................................................42.6web数据服务 .................................................43.各子站控制........................................................4 3.1原水泵房控制站 ..............................................43.2 高效澄清池控制站............................................53.3 翻板滤池控制站.............................................53.4加氯加药间控制站............................................73.5 臭氧活性炭间控制站..........................................73.6送水泵房控制站 ..............................................83.7 污泥脱水间控制站............................................8 1 江苏方洋水务有限公司 1.徐圩水厂自控系统的构成 徐圩水厂自控系统网络拓扑结构采用光纤以太环网结构,在这种网络结构下,每个子站都可以通过两条不同的通道与中控室进行通讯,即使网络中的一处光纤受到损伤,也不会影响中控室与主站之间的通讯。 徐圩水厂自控网络拓扑图 1.1 自控系统结构与目标 徐圩水厂自控系统按照分散控制,集中管理的原则配置,全厂拥有一处中控室,管理整个生产过程,并且在取水泵站、高效澄清池、加药加氯间、滤池、活性炭处理间、送水泵房和污泥脱水间分别设置有 plc 控制站,plc 控制站组成光纤以太环网,各控制站负责处理各站的数据采集和控制任务。 自控系统具有以下功能: 1)在线实时显示各工艺环节的生产数据,并根据工艺的要求对生产过程中的异常数据进行不同方式的显示及报警提示; 2)实时显示全厂生产过程中各重要设备的运行状态及参数,并对异...
