大工《水工建筑物课程设计》离线作业答案

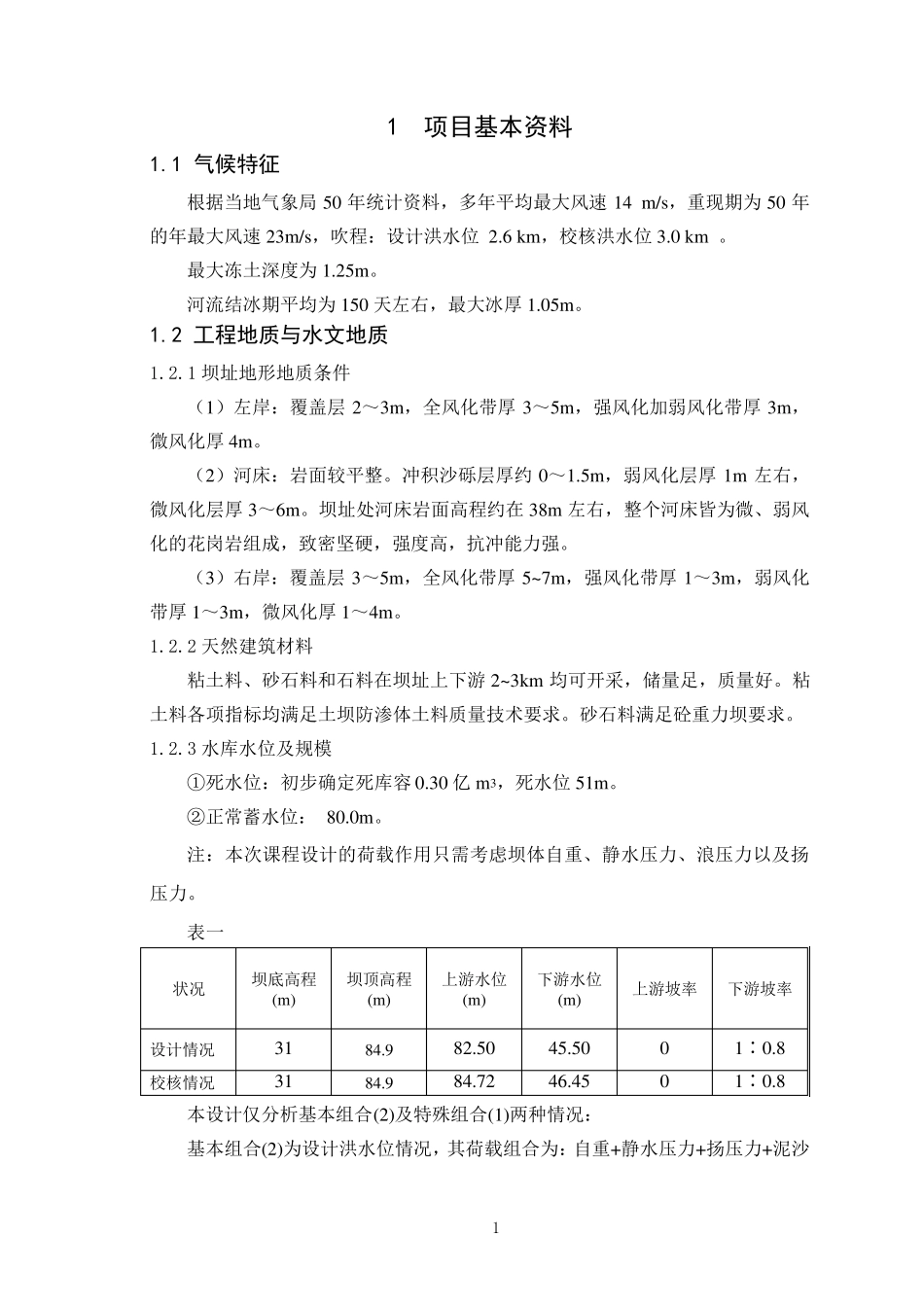

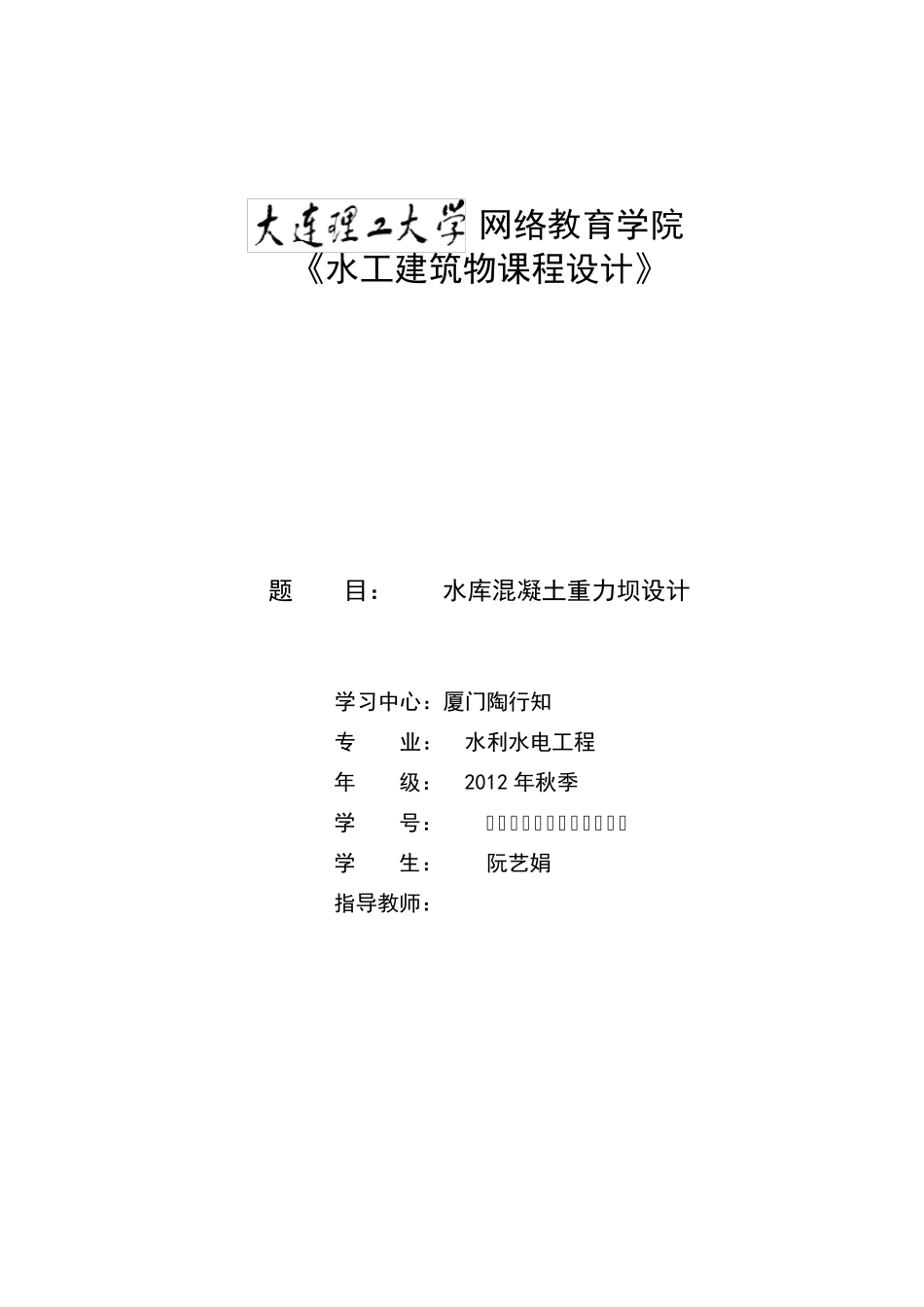

网络教育学院 《水工建筑物课程设计》 题 目： 水库混凝土重力坝设计 学习中心：厦门陶行知 专 业： 水利水电工程 年 级： 2012 年秋季 学 号： ************ 学 生： 阮艺娟 指导教师： 1 1 项目基本资料 1.1 气候特征 根 据 当 地 气 象 局50 年 统 计 资 料 ， 多 年 平 均 最 大 风 速14 m/s， 重 现 期 为 50 年的 年 最 大 风 速 23m/s， 吹 程 ： 设 计 洪 水 位 2.6 km， 校 核 洪 水 位 3.0 km 。 最 大 冻 土 深 度 为 1.25m。 河 流 结 冰 期 平 均 为 150 天 左 右 ， 最 大 冰 厚 1.05m。 1.2 工程地质与水文地质 1.2.1 坝 址 地 形 地 质 条 件 （ 1） 左 岸 ： 覆 盖 层2～ 3m， 全 风 化 带 厚3～ 5m， 强 风 化 加 弱 风 化 带 厚3m，微 风 化 厚 4m。 （ 2） 河 床 ： 岩 面 较 平 整 。 冲 积 沙 砾 层 厚 约0～ 1.5m， 弱 风 化 层 厚1m 左 右 ，微 风 化 层 厚 3～ 6m。 坝 址 处 河 床 岩 面 高 程 约 在 38m 左 右 ， 整 个 河 床 皆 为 微 、 弱 风化 的 花 岗 岩 组 成 ， 致 密 坚 硬 ， 强 度 高 ， 抗 冲 能 力 强 。 （ 3） 右 岸 ： 覆 盖 层3～ 5m， 全 风 化 带 厚5~ 7m， 强 风 化 带 厚1～ 3m， 弱 风 化带 厚 1～ 3m， 微 风 化 厚 1～ 4m。 1.2.2 天 然 建 筑 材 料 粘 土 料 、 砂 石 料 和 石 料 在 坝 址 上 下 游 2~ 3km 均 可 开 采 ， 储 量 足 ， 质 量 好 。 粘土 料 各 项 指 标 均 满 足 土 坝 防 渗 体 土 料 质 量 技 术 要 求 。 砂 石 料 满 足 砼 重 力 坝 要 求 。 1.2.3 水 库 水 位 及 规 模 ①死水 位 ： 初步确定死库 容0.30 亿m3， 死水 位 51m。 ②正常蓄水 位 ： 80.0m。 注： 本次课程 设 计 的 荷载作用只需考虑坝 体 自重 、 静水 压力 、 浪压力 以及 扬压力 。 表一 状况 坝 底高 程(m) 坝 顶高 程(m) 上 游 水 位(m) 下 游 水 位(m) 上 游 坡率 下 游 坡率 设 计 情况 31 84.9 82.50 45.50 0 1∶0.8 校 核 情况 31 84.9 84.72 46.45 0 1∶0.8 ...
