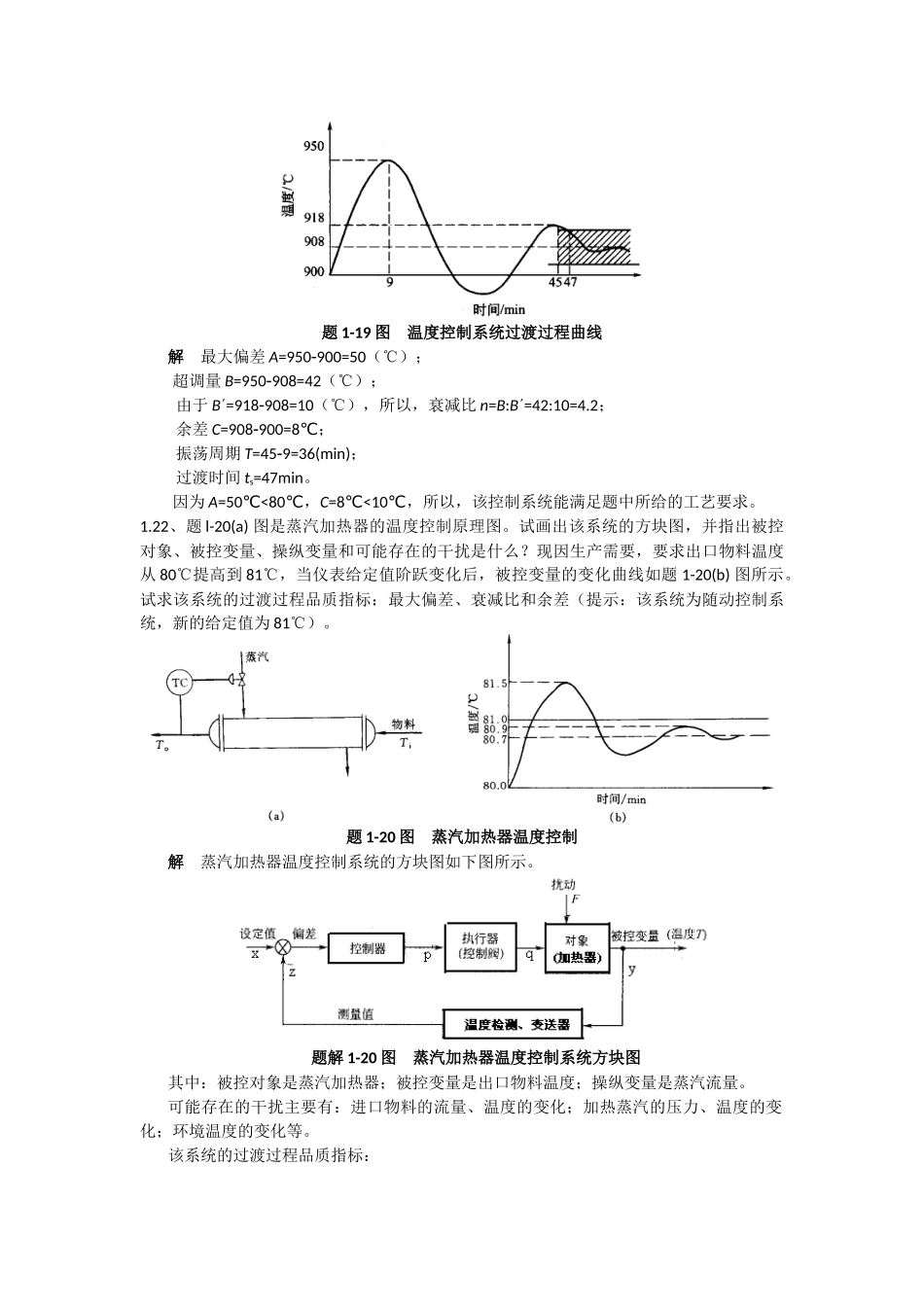

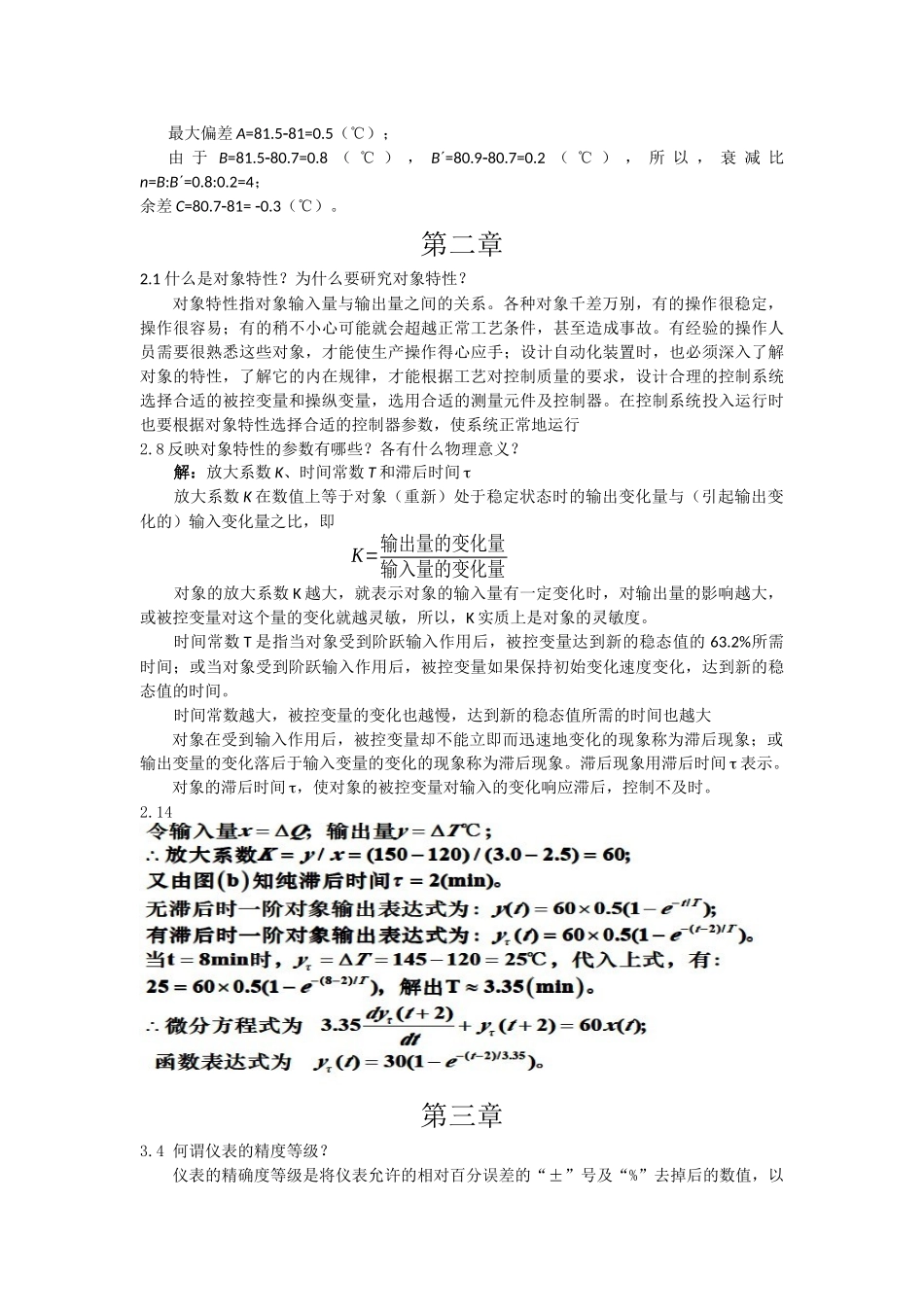

第一章1.1什么是化工自动化？它有什么重要意义？化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。􀂄实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。（2）减轻劳动强度，改善劳动条件。（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。1.2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。1.4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。1.8在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？测量元件与变送器：用来感受被控变量的变化并将它转换成一种特定的信号（如气压信号、电压、电流信号等）；控制器：将测量元件与变送器送来的测量信号与工艺上需要保持的给定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号送住执行器。执行器：能自动地根据控制器送来的信号值相应地改变流入（或流出）被控对象的物料量或能量，从而克服扰动影响，实现控制要求。1.9试分别说明什么是被控对象、被控变量、给定值、操纵变量？被控对象：在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫做~。被控变量：被控对象内要求保持给定值的工艺参数。给定值：被控变量的预定值。操纵变量：受控制阀操纵的，用以克服干扰的影响，使被控变量保持给定值的物料量或能量。1.17何谓阶跃作用？为什么经常采用阶跃作用作为系统的输入作用形式？阶跃作用：在某一瞬间t0，干扰突然地阶跃式地加到系统上，并保持在这个幅度。采用阶跃干扰的原因：阶跃干扰比较突然，比较危险，对被控变量的影响也最大。如果一个控制系统能够有效克服阶跃干扰，对其他比较缓和的干扰也一定很好地克服。阶跃干扰形式简单，容易实现，便于分析、实验和计算1.18什么是自动控制系统的过渡过程?它有哪几种基本形式？系统由一个平衡状态过渡到另一个平衡状态的过程，称为系统的过渡过程。五种基本形式：非周期衰减过程、衰减振荡过程、等幅振荡过程、发散振荡过程、单调振荡过程。1.21、某化学反应器工艺规定操作温度为(90010)℃。考虑安全因素，控制过程中温度偏离给定值最大不得超过80℃。现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如题1-19图所示。试求该系统的过渡过程品质指标：最大偏差、超调量、衰减比、余差、振荡周期和过渡时间（被控温度进入新稳态值的1%（即900（1%）=9℃）的时间），并回答该控制系统能否满足题中所给的工艺要求？题1-19图温度控制系统过渡过程曲线解最大偏差A=950900=50（℃）；超调量B=950908=42（℃）；由于B=918908=10（℃），所以，衰减比n=B:B=42:10=4.2；余差C=908900=8℃；振荡周期T=459=36(min)；过渡时间ts=47min。因为A=50<80℃℃，C=8<10℃℃，所以，该控制系统能满足题中所给的工艺要求。1.22、题l-20(a)图是蒸汽加热器的温度控制原理图。试画出该系统的方块图，并指出被控对象、被控变量、操纵变量和可能存在的干扰是什么？现因生产需要，要求出口物料温度从80℃提高到81℃，当仪表给定值阶跃变化后，被控变量的变化曲线如题1-20(b)图所示。试求该系统的过渡过程品质指标：最大偏差、衰减比和余差（提示：该系统为随动控制系统，新的给定值为81℃）。题1-20图蒸汽加热器温度控制解蒸汽加热器温度控制系统的方块图如下图所示。题解1-20图蒸汽加热器温度控制系统方块图其中：被控对象是蒸汽加热器；被控变量是出口物料温度；操纵变量是蒸汽流量。可能存在的干扰主要有：进口物料的流量、温度的变化；加热蒸汽的压力、温度的变化；环境温度的变化等。该系统的过...
