天宝操作流程

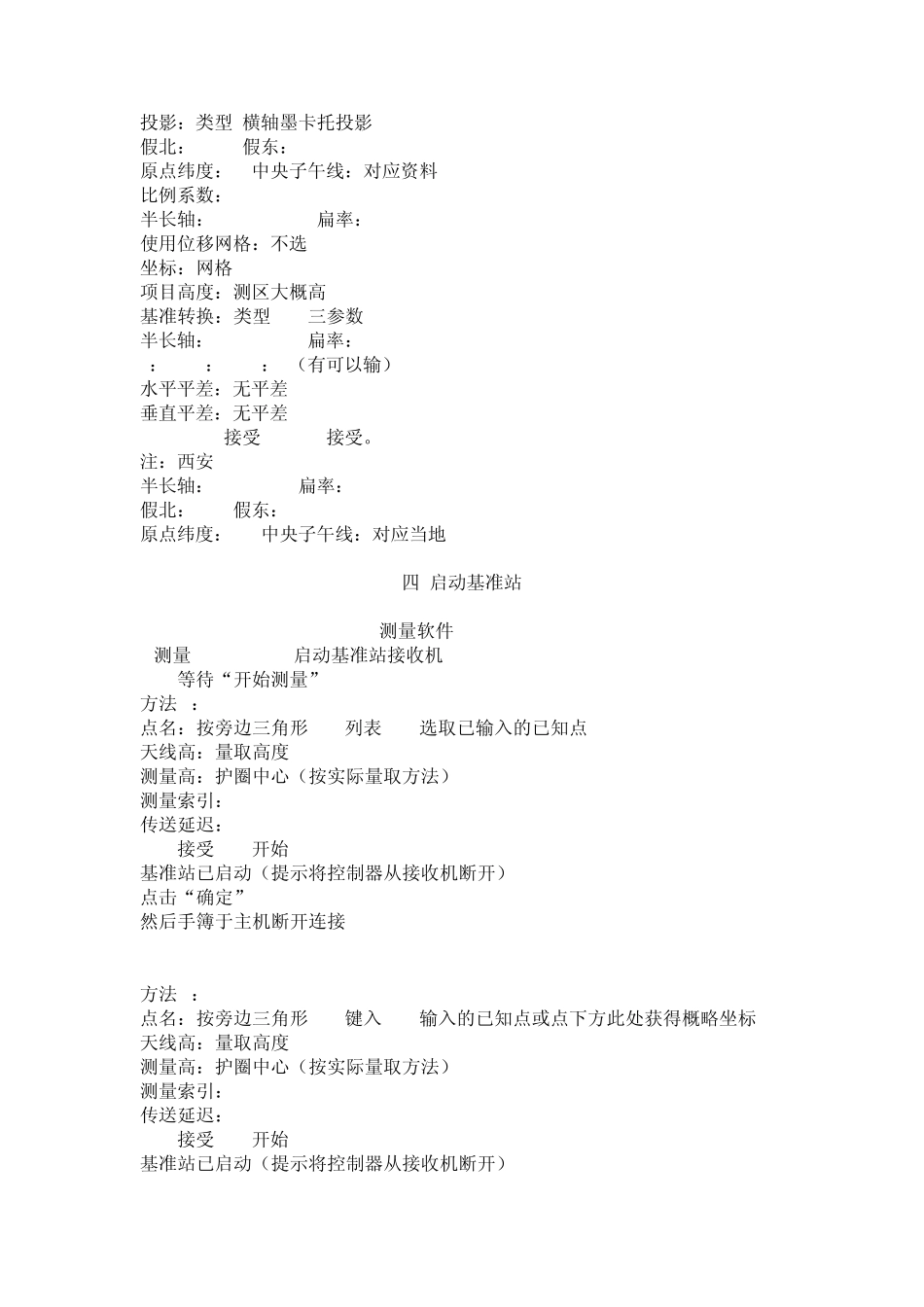

一、 蓝牙连接设置（基准站） 二、 基准站配置 三、 任务与投影参数设置 四、 启动基准站 五、 蓝牙连接设置（流动站） 六、 流动站配置 七、 启动流动站 八、 工地校正 九、 测量点 十、 放样 十一、 数据传输 十二、 接收机说明 十三、 电台说明 十四、 常见问题 一 蓝牙连接设置（基准站） 启动 Trimble Survey Controller测量软件 1、配置----控制器----蓝牙 连接到 GPS接收机： 如果我们已经连过该接收机，就在连接到 GPS接收机的下拉列表里选择。 如果下拉列表中没有该接收机的 SN，那么我们点击配置，进行下一步的配置。 2 配置----正在等待蓝牙配置----蓝牙配置窗口 界面中：Turn on BlueTooth是打开蓝牙，必须选中此项。 Make this device discover to other devices使别的蓝牙设备能够发现本手簿，可选项。 注：接收机的 SN可以在接收机的机身上查看。 3 点击下面的 Device（设备）选项 点击 New Partnership„开始搜索新设备 如果有Trimble的GPS接收机已经开机的情况下，我们的手簿能搜索到该设备。 选中该设备(框中)，点击 Next---- 会弹出 Enter Passkey（输入密码）对话框，直接点击 Next（下一步），点击 Finish。 蓝牙设备成功添加后就会在 New Partnership„下面列出，点击 OK(右上角)。 4、在 (连接到 GPS接收机) 的列表中，选择您的接收机型号 稍等片刻，就能看到手簿和接收机连通，在右侧的面板上显示接收机的当前信息，此时可以正常继续下一步工作。 二 基准站配置 我们只需要第一次使用该手簿的时候进行该项配置，通常在正常作业过程中不需要再进行设置。 Trimble Survey Controller测量软件 1、配置----测量形式----RTK----基准站选项 测量类型：RTK， 播发格式：CMR+ 输出附加代码RTCM(不勾)， 测站索引默认29， 截止高度角默认10度。 下页 天线类型：选择您所使用的天线类型如R8 Model 2， 测量到护圈中心， 天线高不输入， 序列号可以不输入。 下页 跟踪中：L2C和Glonass两项（不选）， 如果您的接收机具有该功能(R8GNSS)，您可以选择该项，否则不必选择(5700/5800)。 2、配置----测量形式----RTK----基准站电台 类型：Trimble PDL450 控制器端口：COM1 接收机端口：端口 1（圆口）端口 2（方口），对应电台连主机方式做选择 波特率：38400 奇偶检校：无 连接： 手簿提示断开电台主机电源，先关闭 PDL...
