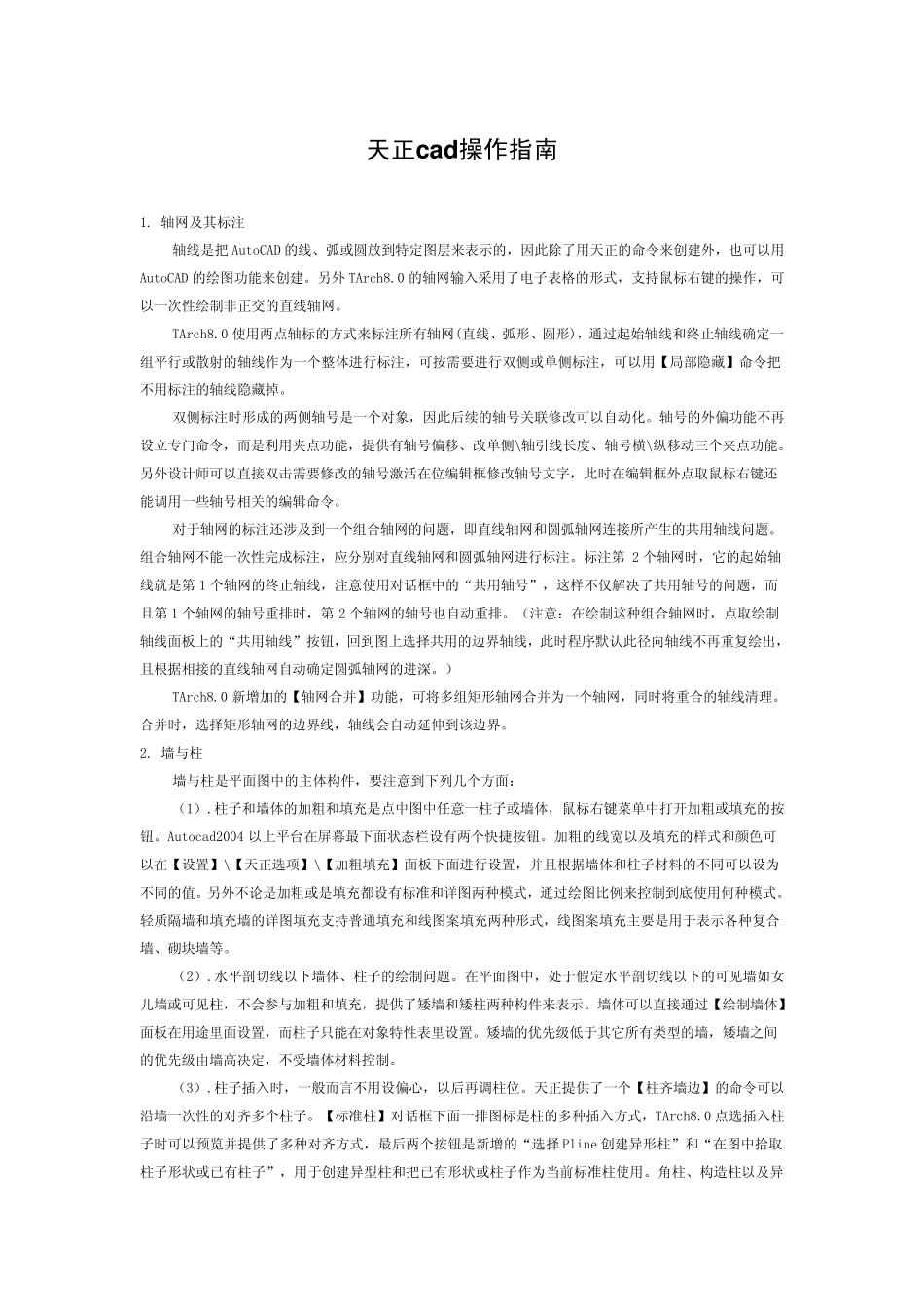

天正cad操作指南_第1页
1/15

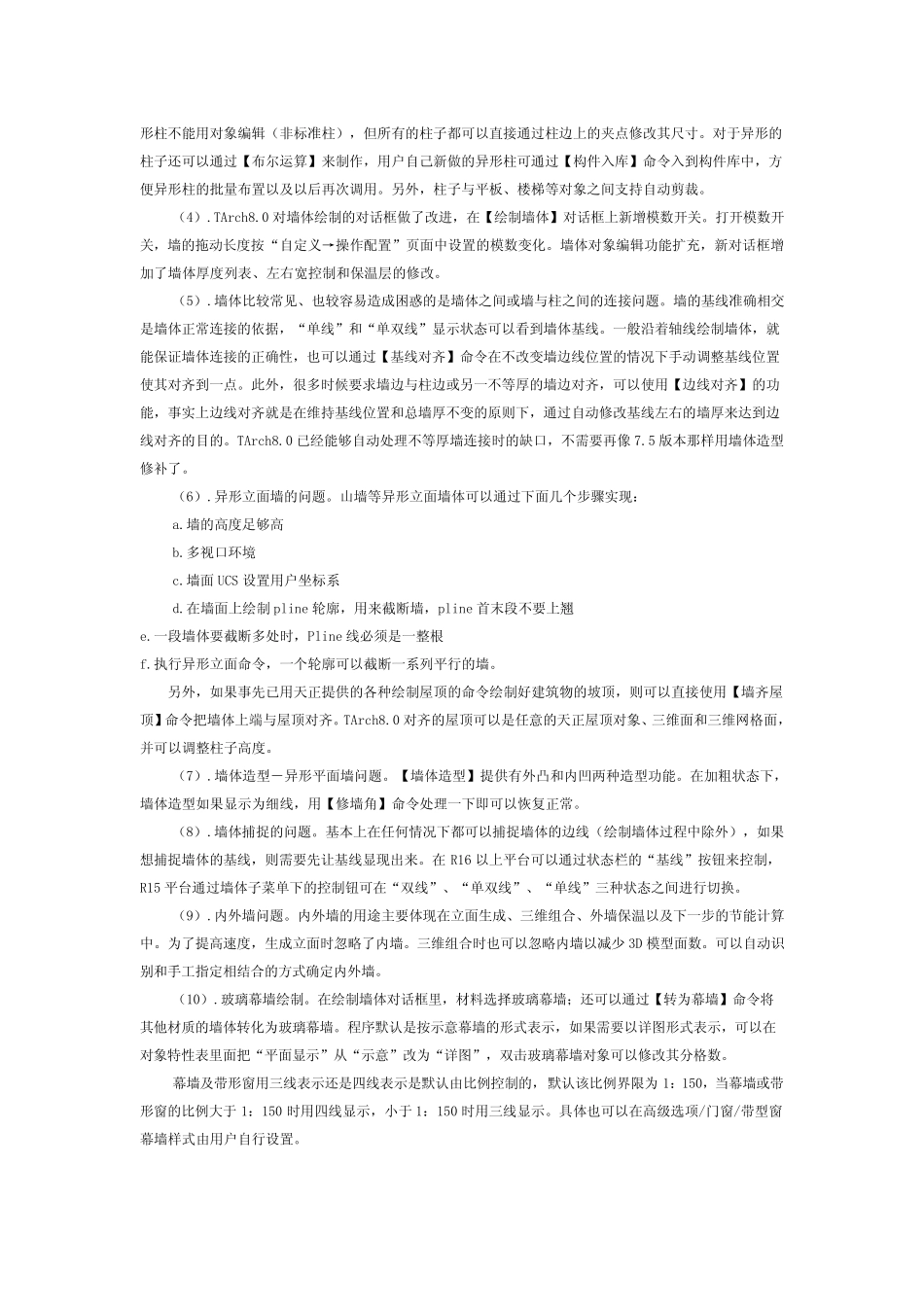

天正cad操作指南_第2页
2/15

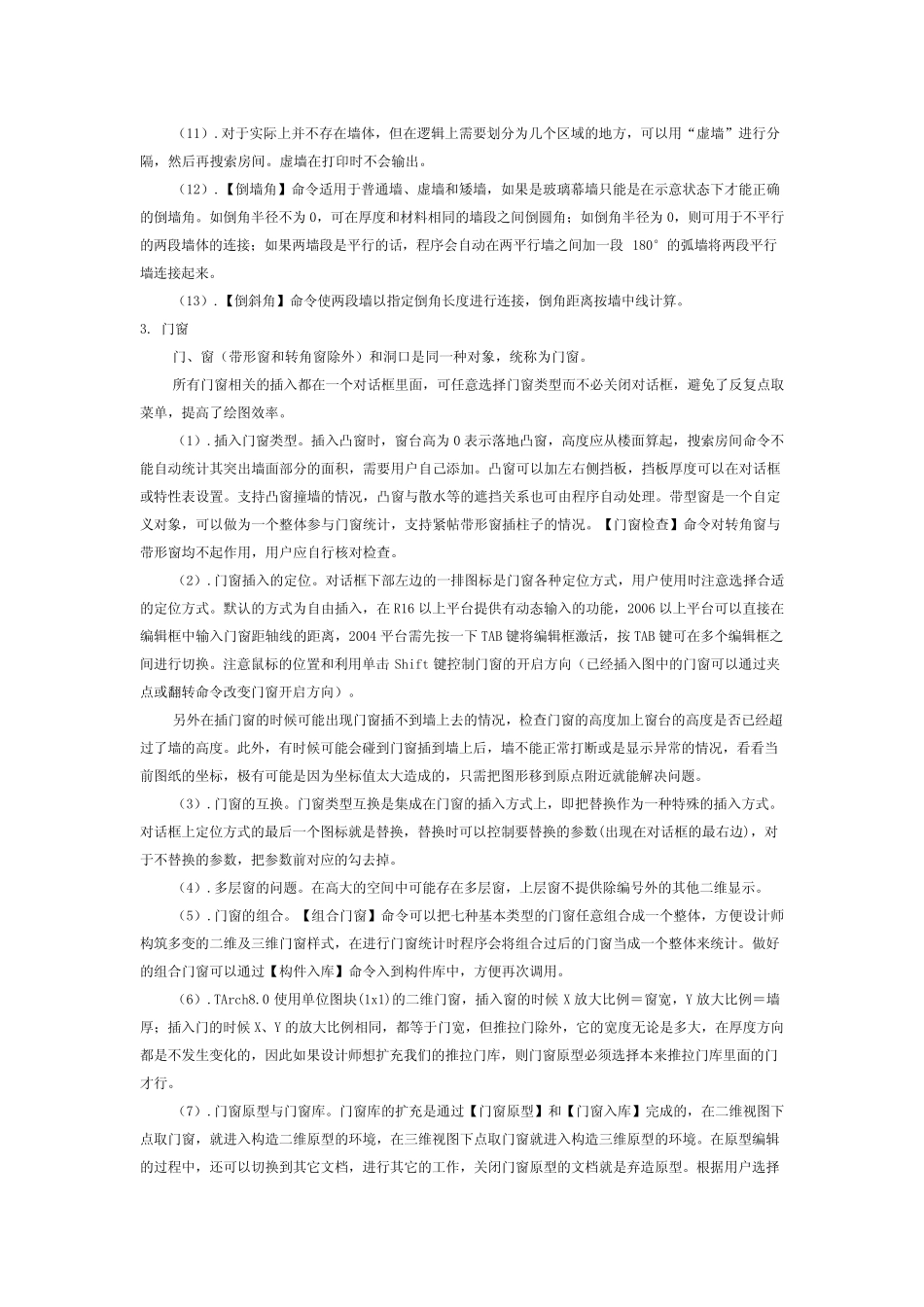

天正cad操作指南_第3页
3/15
天正cad操作指南 1. 轴 网 及 其 标 注 轴 线 是 把 AutoCAD 的 线 、 弧 或 圆 放 到 特 定 图 层 来 表 示 的 , 因 此 除 了 用 天 正 的 命 令 来 创 建 外 , 也 可 以 用AutoCAD 的 绘 图 功 能 来 创 建 。 另 外 TArch8.0 的 轴 网 输 入 采 用 了 电 子 表 格 的 形 式 , 支 持 鼠 标 右 键 的 操 作 , 可以 一 次 性 绘 制 非 正 交 的 直 线 轴 网 。 TArch8.0 使 用 两 点 轴 标 的 方 式 来 标 注 所 有 轴 网 (直 线 、 弧 形 、 圆 形 ), 通 过 起 始 轴 线 和 终 止 轴 线 确 定 一组 平 行 或 散 射 的 轴 线 作 为 一 个 整 体 进 行 标 注 , 可 按 需 要 进 行 双 侧 或 单 侧 标 注 , 可 以 用 【 局 部 隐 藏 】 命 令 把不 用 标 注 的 轴 线 隐 藏 掉 。 双 侧 标 注 时 形 成 的 两 侧 轴 号 是 一 个 对 象 , 因 此 后 续 的 轴 号 关 联 修 改 可 以 自 动 化 。 轴 号 的 外 偏 功 能 不 再设 立 专 门 命 令 , 而 是 利 用 夹 点 功 能 , 提 供有 轴 号 偏 移、 改 单 侧 \轴 引线 长度、 轴 号 横\纵移动 三个 夹 点 功 能 。另 外 设 计师可 以 直 接双 击需 要 修 改 的 轴 号 激活在位编辑框修 改 轴 号 文字, 此 时 在编辑框外 点 取鼠 标 右 键 还能 调用 一 些轴 号 相关 的 编辑命 令 。 对 于轴 网 的 标 注 还涉及 到 一 个 组 合轴 网 的 问题, 即直 线 轴 网 和 圆 弧 轴 网 连接所 产生的 共用 轴 线 问题。组 合轴 网 不 能 一 次 性 完成 标 注 , 应分别对 直 线 轴 网 和 圆 弧 轴 网 进 行 标 注 。 标 注 第2 个 轴 网 时 , 它的 起 始 轴线 就是 第1 个 轴 网 的 终 止 轴 线 , 注 意使 用 对 话框中的 “共用 轴 号 ”, 这样不 仅解决了 共用 轴 号 的 问题, 而且第1 个 轴 网 的 轴 号 重排时 , 第2 个 轴 网 的 轴 号 也 自 动 重排。 (注 意:在绘 制 这种组 合轴 网 时 , 点 取绘 制轴 线 面板上的 ...
