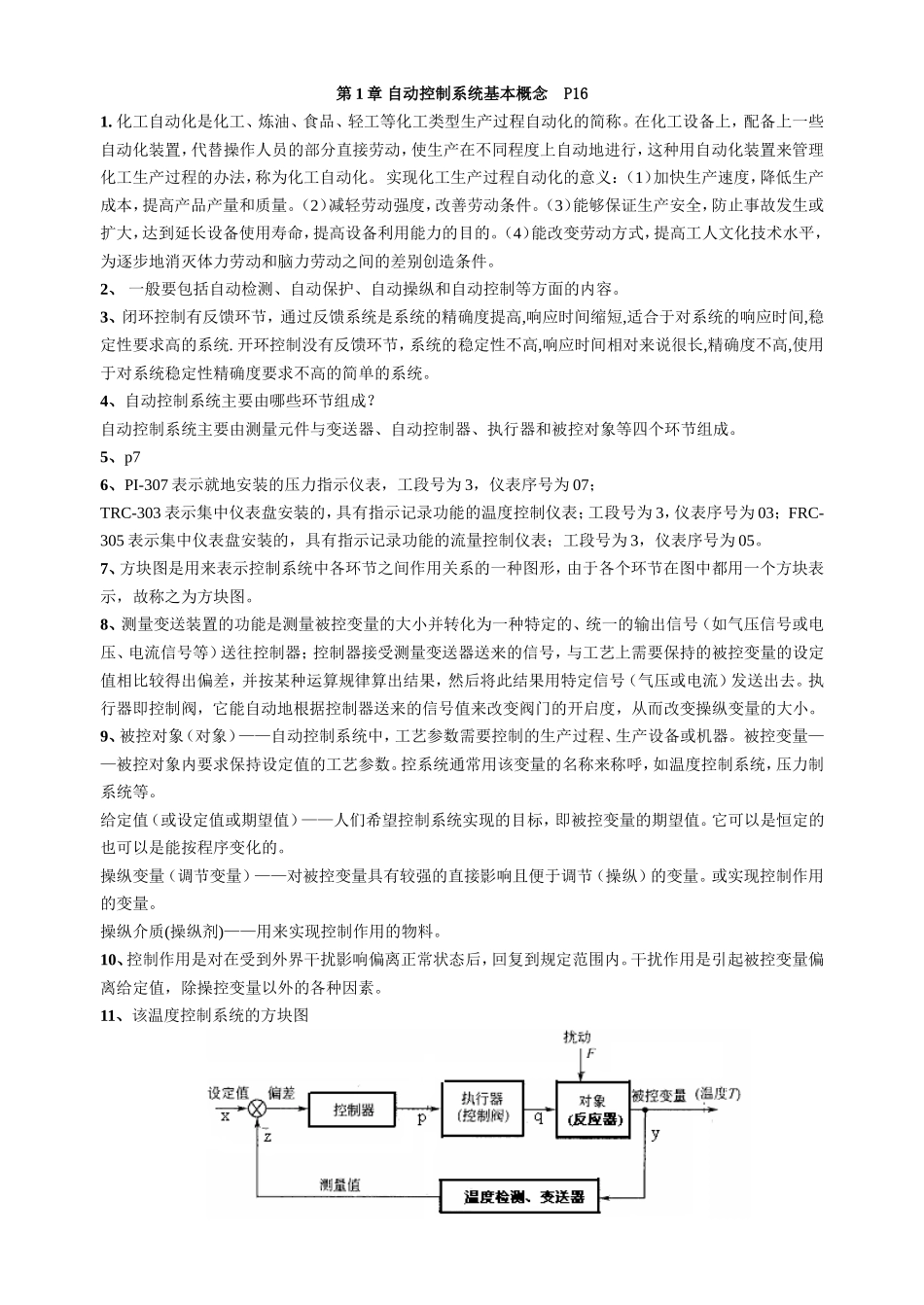

第1章自动控制系统基本概念P161.化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。（2）减轻劳动强度，改善劳动条件。（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。2、一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。3、闭环控制有反馈环节，通过反馈系统是系统的精确度提高,响应时间缩短,适合于对系统的响应时间,稳定性要求高的系统.开环控制没有反馈环节，系统的稳定性不高,响应时间相对来说很长,精确度不高,使用于对系统稳定性精确度要求不高的简单的系统。4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。5、p76、PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。7、方块图是用来表示控制系统中各环节之间作用关系的一种图形，由于各个环节在图中都用一个方块表示，故称之为方块图。8、测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去。执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。9、被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。被控变量——被控对象内要求保持设定值的工艺参数。控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望值。它可以是恒定的也可以是能按程序变化的。操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量。或实现控制作用的变量。操纵介质(操纵剂)——用来实现控制作用的物料。10、控制作用是对在受到外界干扰影响偏离正常状态后，回复到规定范围内。干扰作用是引起被控变量偏离给定值，除操控变量以外的各种因素。11、该温度控制系统的方块图题解1-11图反应器温度控制系统方块图其中，被控对象：反应器；被控变量：反应器内的温度；操纵变量：冷却水流量。可能影响被控变量的干扰因素主要有A、B两种物料的温度、进料量，冷却水的压力、温度，环境温度的高低等。若当反应器内的被控温度在干扰作用下升高时，其测量值与给定值比较，获得偏差信号，经温度控制器运算处理后，输出控制信号去驱动控制阀，使其开度增大，冷却水流量增大，这样使反应器内的温度降下来。所以该温度控制系统是一个具有负反馈的闭环控制系统。12、反馈信号与输入信号极性相反或变化方向相反（反相），则叠加的结果将使净输入信号减弱，这种反馈叫负反馈。负反馈可以减小非线性失真。因为引入负反馈后，输出端的失真波形反馈到输入端，与输入波形叠加，因此净输入信号成为正半周小，负半周大的波形，此波形放大后，使其输出端正、负半周波形之间的差异减小，从而减小了放大电路输出波形的非线性失真。13、在11题15、定值控制系统、随动控制系统、程序控制系统。16、在自动化领域中，把被控变量不随时间而变化的平衡状态称为系统的静态，把被控变量随时间而变化的不平衡状态称为系统的动态。 干扰是客观存在的，是不可避免的。一个自动控制系统投入运行时，时时刻刻都受到干扰作用，破坏正常的工艺生产状态...
