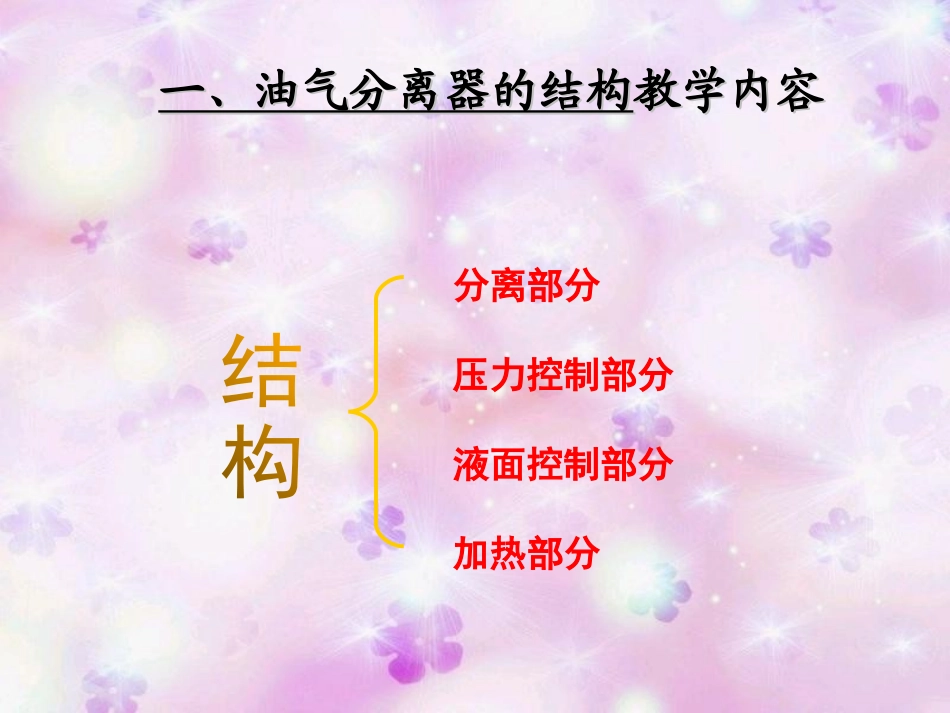

油气分离器的结构及工作原理油气集输工艺技术开发系集输教研室彭朋责任心、真功夫、好习惯分离部分压力控制部分液面控制部分加热部分一、油气分离器的结构一、油气分离器的结构教学内容教学内容1、初次分离部分1、初次分离部分2、主要分离部分2、主要分离部分3、除雾分离部分3、除雾分离部分一、油气分离器的结构一、油气分离器的结构教学内容教学内容1、初次分离部分1、初次分离部分作用：把油气混合物大体分成气体和液体两部分。一、油气分离器的结构一、油气分离器的结构教学内容教学内容2、主要分离部分2、主要分离部分作用：利用沉降分离原理，把直径是100μm以上的液滴最大限度地从气体中分离出来。一、油气分离器的结构一、油气分离器的结构教学内容教学内容3、除雾分离部分3、除雾分离部分作用：利用碰撞原理除去直径10～30μm以上的油滴。一、油气分离器的结构一、油气分离器的结构教学内容教学内容一、油气分离器的结构一、油气分离器的结构教学内容教学内容丝网式（网垫式）叶片式（波纹板式）一、油气分离器的结构一、油气分离器的结构教学内容教学内容自力式压力调节阀浮球液面调节阀一、油气分离器的结构一、油气分离器的结构教学内容教学内容作用：使分离器盛液部分的油气能充分自然分离，分离器停运时高凝点原油不冻结。二、油气分离器的工作原理二、油气分离器的工作原理教学内容教学内容重力沉降分离离心分离碰撞分离重力离心力粘着力原理：依靠气液相对密度不同实现气液分离。只能除去100μm以上的液滴；若要分离40—50μm的液滴，必须将重力沉降与其他作用原理同时使用。二、油气分离器的工作原理二、油气分离器的工作原理教学内容教学内容原理：当液体改变流向时，密度大的液体具有较大的惯性，就会与器壁相撞使液体从油气中分离出来。主要用来分离大量液体和直径大的液滴。二、油气分离器的工作原理二、油气分离器的工作原理教学内容教学内容原理：气流遇到障碍改变流向和速度，使气体中的液滴不断地在障碍圈内聚结；由于液滴表面张力作用形成油膜，气体在不断地接触中，将气体中的细液滴聚结成大液滴，靠重力沉降下来。二、油气分离器的工作原理二、油气分离器的工作原理教学内容教学内容
