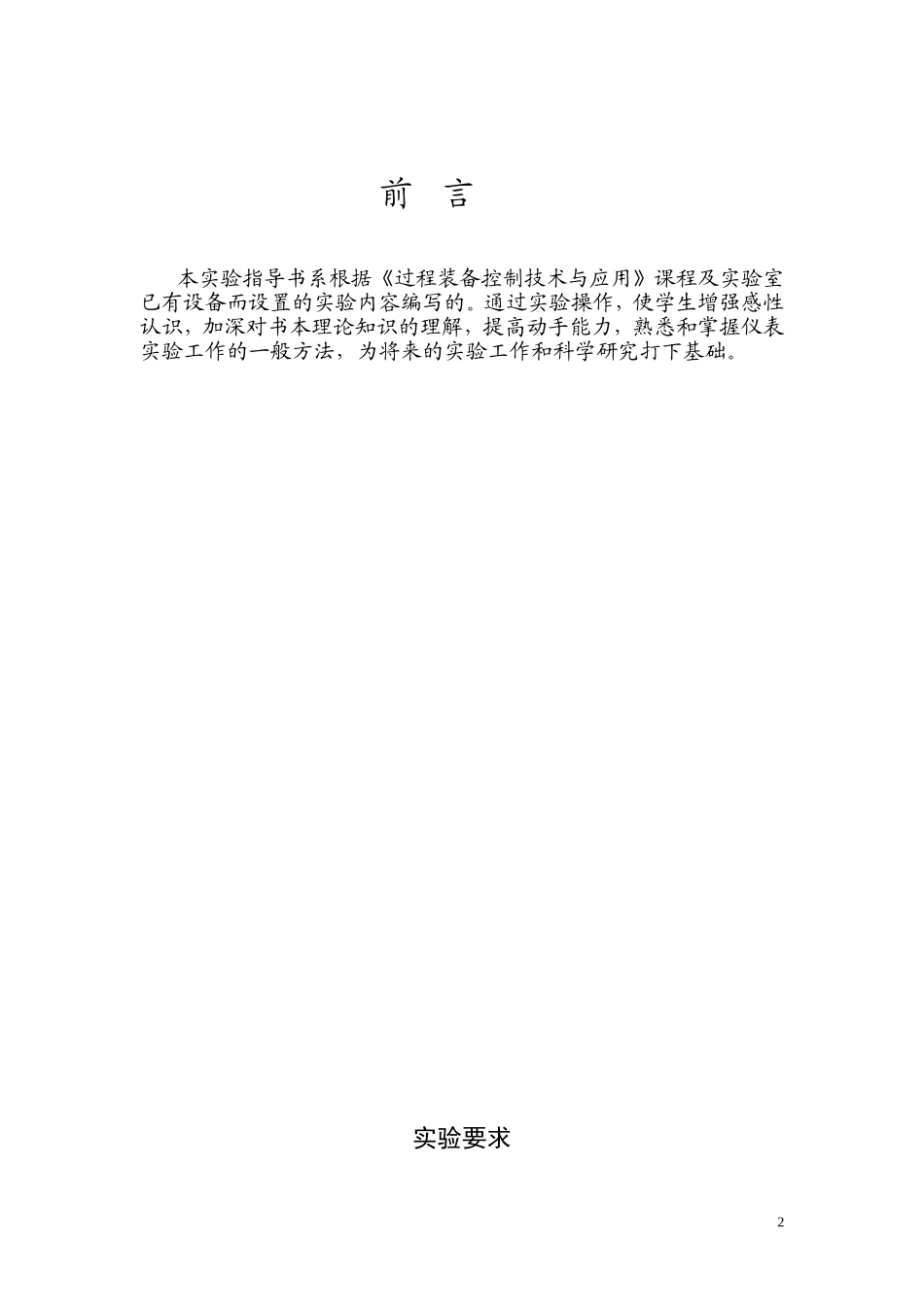

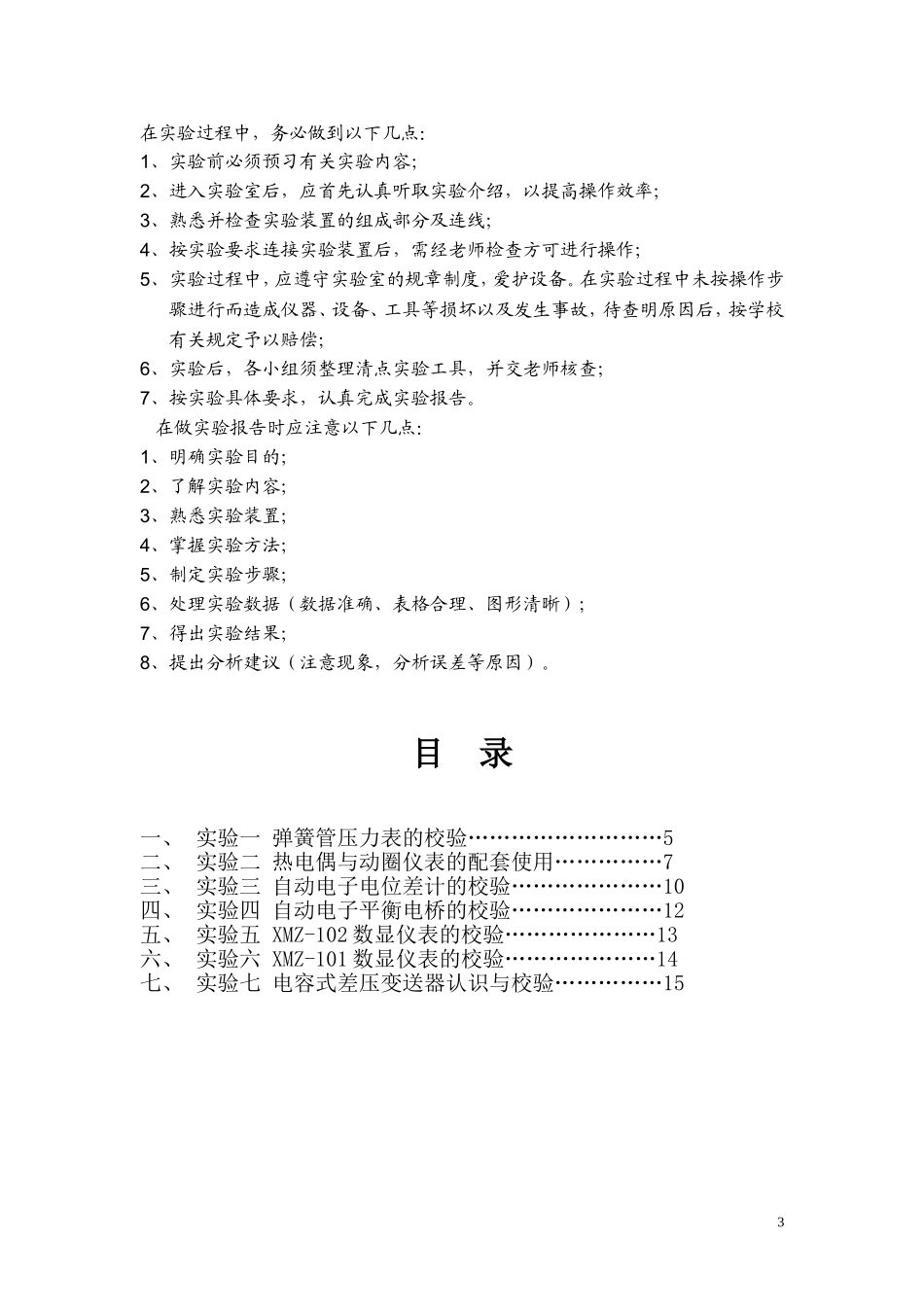

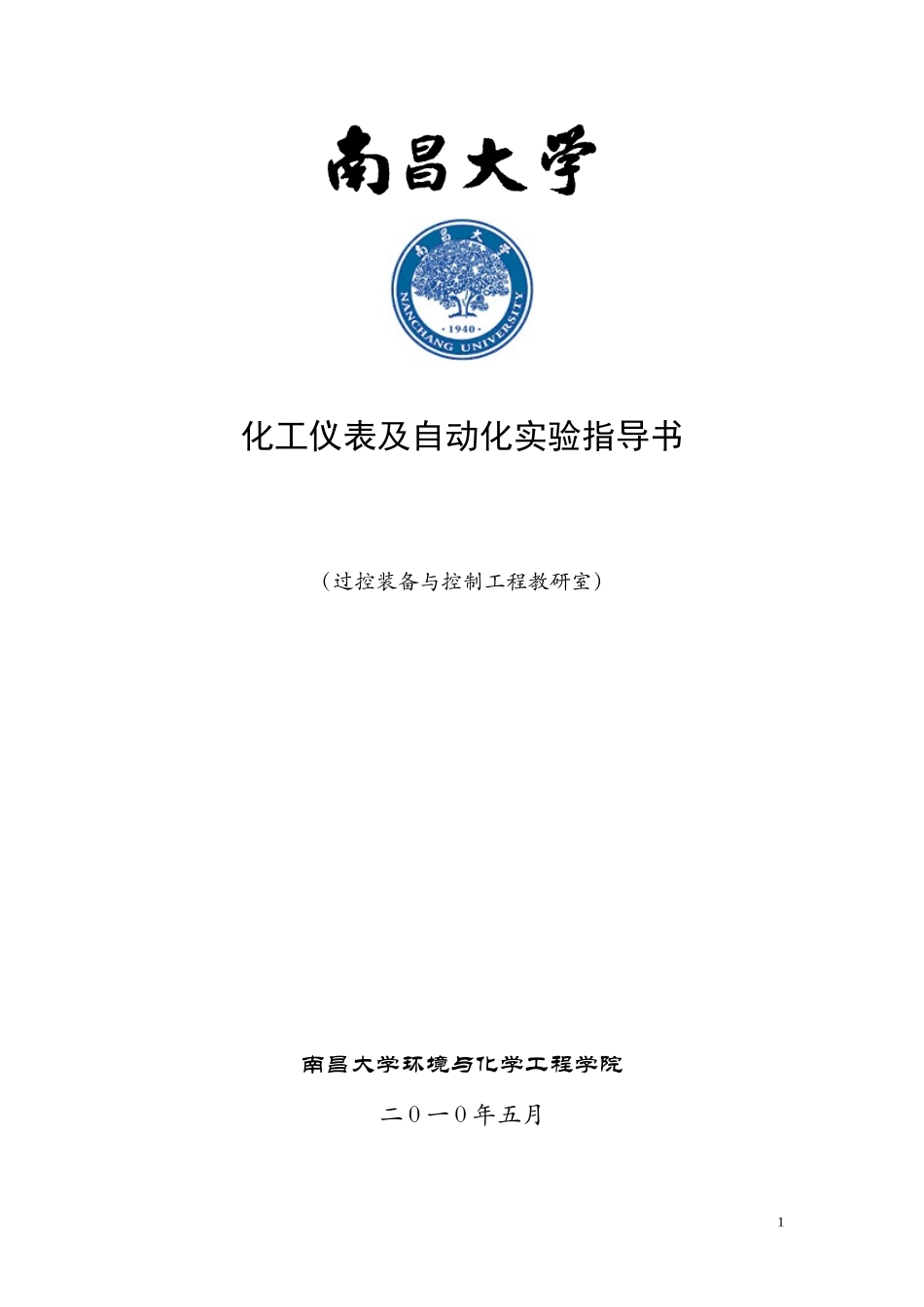

化工仪表及自动化实验指导书（过控装备与控制工程教研室）南昌大学环境与化学工程学院二0一0年五月1前言本实验指导书系根据《过程装备控制技术与应用》课程及实验室已有设备而设置的实验内容编写的。通过实验操作，使学生增强感性认识，加深对书本理论知识的理解，提高动手能力，熟悉和掌握仪表实验工作的一般方法，为将来的实验工作和科学研究打下基础。实验要求2在实验过程中，务必做到以下几点：1、实验前必须预习有关实验内容；2、进入实验室后，应首先认真听取实验介绍，以提高操作效率；3、熟悉并检查实验装置的组成部分及连线；4、按实验要求连接实验装置后，需经老师检查方可进行操作；5、实验过程中，应遵守实验室的规章制度，爱护设备。在实验过程中未按操作步骤进行而造成仪器、设备、工具等损坏以及发生事故，待查明原因后，按学校有关规定予以赔偿；6、实验后，各小组须整理清点实验工具，并交老师核查；7、按实验具体要求，认真完成实验报告。在做实验报告时应注意以下几点：1、明确实验目的；2、了解实验内容；3、熟悉实验装置；4、掌握实验方法；5、制定实验步骤；6、处理实验数据（数据准确、表格合理、图形清晰）；7、得出实验结果；8、提出分析建议（注意现象，分析误差等原因）。目录一、实验一弹簧管压力表的校验………………………5二、实验二热电偶与动圈仪表的配套使用……………7三、实验三自动电子电位差计的校验…………………10四、实验四自动电子平衡电桥的校验…………………12五、实验五XMZ-102数显仪表的校验…………………13六、实验六XMZ-101数显仪表的校验…………………14七、实验七电容式差压变送器认识与校验……………153实验一弹簧管压力表的校验一、实验目的：1、熟悉工业用弹簧管压力表的构造、工作原理及校验方法；2、掌握压力校验器的基本结构原理和操作方法。二、实验设备：1、活塞式压力计一台型号YU~60010~600Kgf/cm20.05级2、弹簧管压力表标准表一只0~25Kgf/cm20.4级标准表一只0~10Kgf/cm21.5级或0~25Kgf/cm21.5级三、实验装置1、与标准表比较的压力计，如图11、手轮2、手摇泵3、活塞4、被校压力表5、6、7、针形阀8、标准压力表9、贮油杯工作原理如图1所示：往油杯内注入传压工作介质（变压器油），打开针形阀6，关闭针形阀5和7，逆时针方向旋转手轮1，将工作介质吸入手摇泵内，然后关闭针形阀6，打开针形阀5和7，顺时针方向旋转手轮，使手摇泵内的活塞3移动所产生的压力经工作介质传递4612345897图1至压力表4和8上。此时，比较标准表和被校表的指示值，从而达到校验压力表的目的。四、思考与问答1、确定被校压力表的精度等级，它是否符合标示的精度？2、绘出被校压力表的变差曲线。3、回答下列问题：（1）什么叫绝对误差、相对百分误差、精度、变差及仪表的量程？（2）为什么标准表的精度一定要比被校表的精度高？（3）如果标准表比被校表的精度高，但标准表的量程也比被校表的量程大得多，行否？（4）在升压和降压过程中，对同一压力来说，压力表读数是否相同？为什么？特别提示：1.实验数据需要做正行程（从小到大）和反行程（从大到小）两组。2.测量点为当被校表指针指在0、0.5、1.0、1.5、2.0、2.5MPA时，读标准表的读数。3.请从仪表表盘中记录下标准表和被校表的精度。4.测量完数据之后，一定要将针形阀6的阀门打开，泄压，以防损坏压力表！5实验二热电偶与动圈表的配套使用一、实验目的：1、了解热电偶与动圈表的配套使用，以及对冷端温度补偿、线路电阻、补偿导线和分度号等加深理解；2、熟悉XCZ—101型动圈表的结构与校验方法；3、掌握手动电位差计UJ—37的使用方法。二、实验设备：1、XCZ——101型动圈表1台2、UJ——37型手动电位差计1台3、管式电炉1台4、自藕变压器1台5、热电偶1支6、冰浴1只7、补偿导线、连线导线，双刀双掷开关、玻璃温度计等。三、实验内容：1、冷端温度补偿采用冰浴时，对XCZ——101型动圈表进行校验。2、冷端温度采用校正仪表零点法（对XCZ-101而言）和修正法（对UJ—37而言）时，对XCZ—101型动圈表进行校验。3、外接电阻对XCZ—101型动圈表示值的影响。四、实验要求：验证XCZ—101型动圈表的精...
