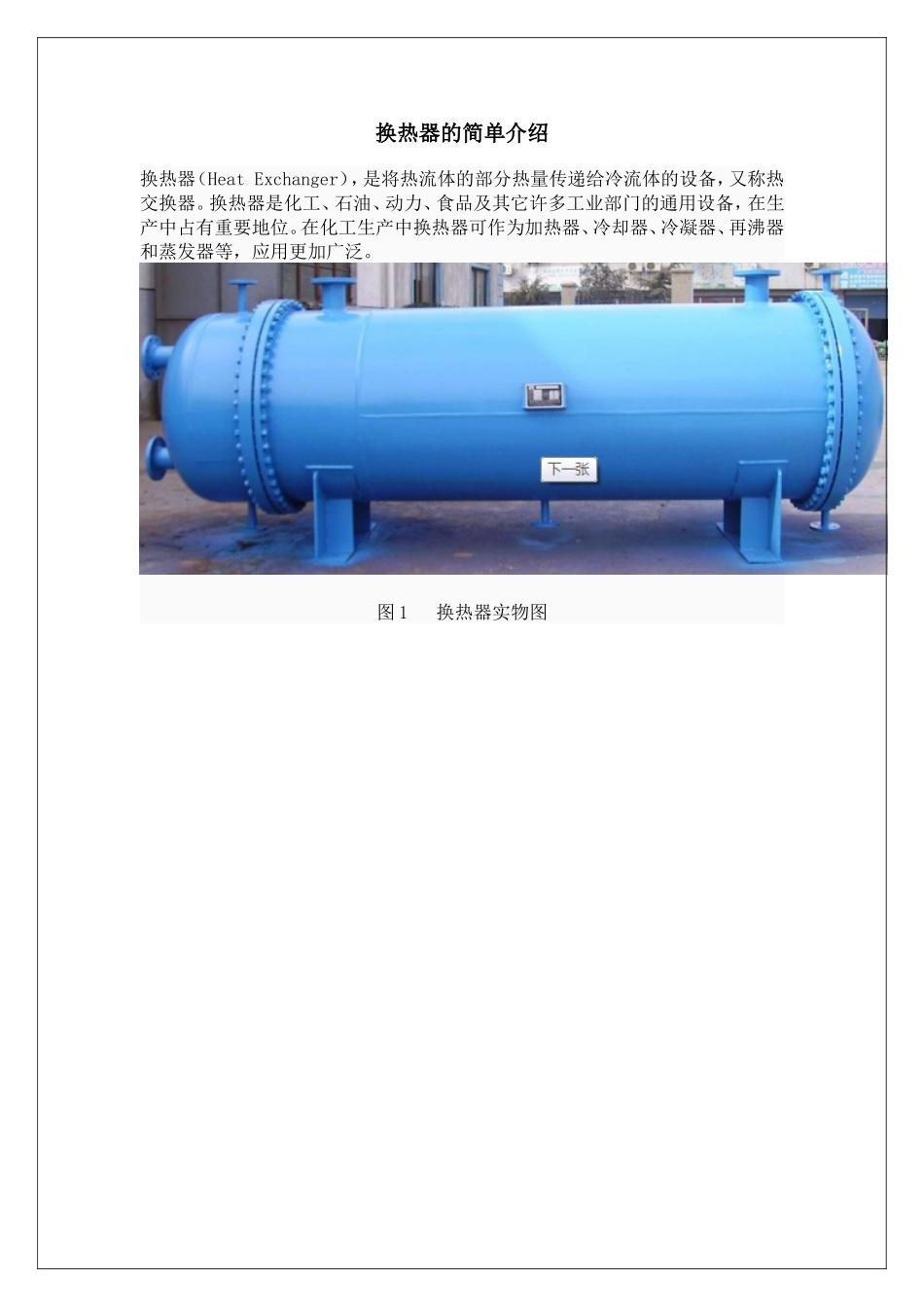

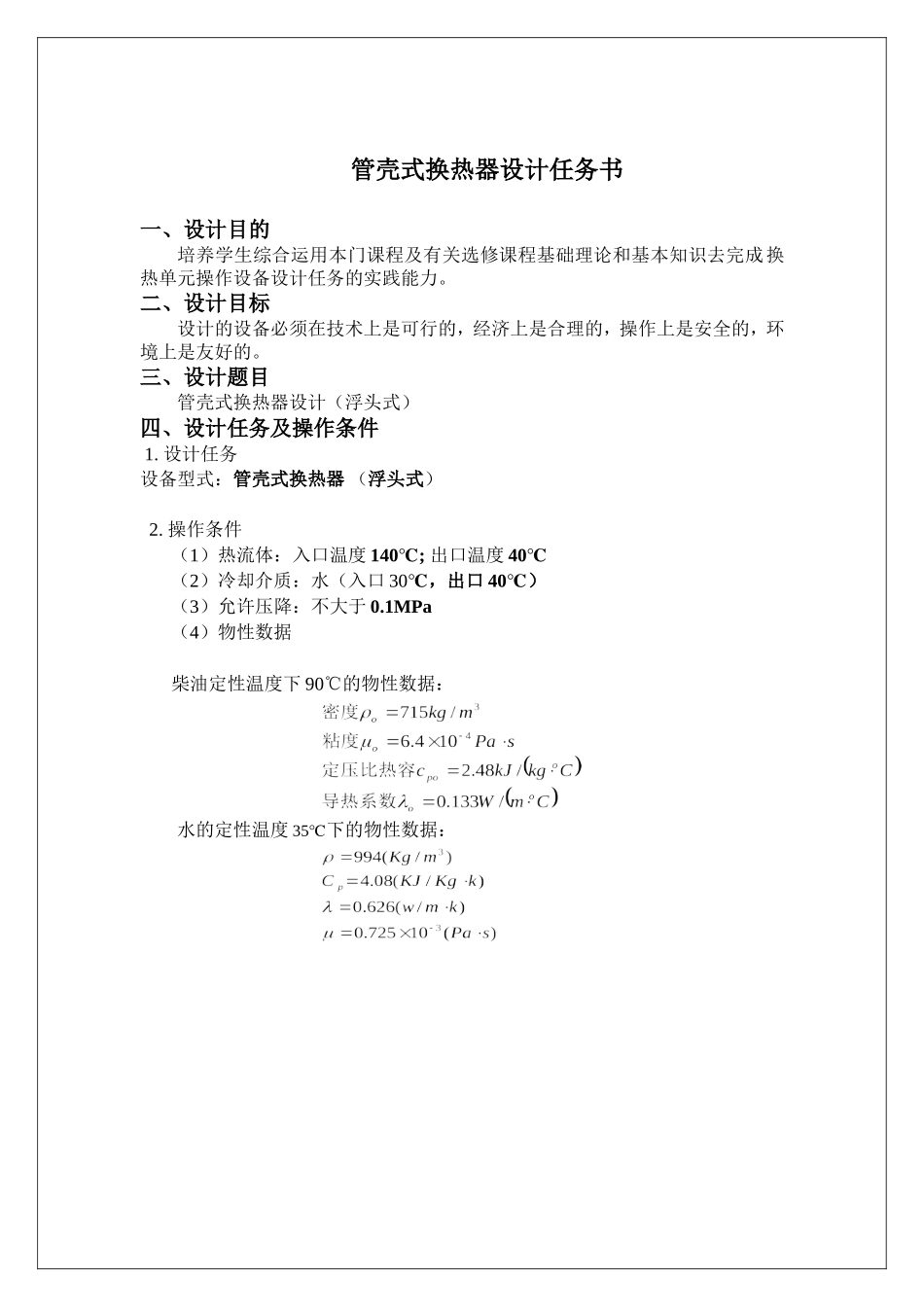

化学工程基础课程设计设计题目：管壳式换热器（浮头式）学生姓名：xxx专业班级：xxxxxx学号：xxxxxxxxxx指导教师：xxx西安科技大学化学与化工学院2013年1月12日管壳式换热器设计任务书一、设计目的培养学生综合运用本门课程及有关选修课程基础理论和基本知识去完成换热单元操作设备设计任务的实践能力。二、设计目标设计的设备必须在技术上是可行的，经济上是合理的，操作上是安全的，环境上是友好的。三、设计题目管壳式换热器设计（浮头式）四、设计任务及操作条件1.设计任务设备型式：管壳式换热器（浮头式）2.操作条件（1）热流体：入口温度140;℃出口温度40℃（2）冷却介质：水（入口30℃，出口40℃）（3）允许压降：不大于0.1MPa（4）物性数据柴油定性温度下90℃的物性数据：水的定性温度35℃下的物性数据：换热器的简单介绍换热器（HeatExchanger），是将热流体的部分热量传递给冷流体的设备，又称热交换器。换热器是化工、石油、动力、食品及其它许多工业部门的通用设备，在生产中占有重要地位。在化工生产中换热器可作为加热器、冷却器、冷凝器、再沸器和蒸发器等，应用更加广泛。图1换热器实物图图2板式换热器换热器的分类适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：一、换热器按传热原理分类1、表面式换热器表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。表面式换热器有管壳式、套管式和其他型式的换热器。2、蓄热式换热器蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。蓄热式换热器有旋转式、阀门切换式等。3、流体连接间接式换热器流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。4、直接接触式换热器直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。二、换热器按用途分类1、加热器加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。2、预热器预热器预先加热流体，为工序操作提供标准的工艺参数。3、过热器过热器用于把流体（工艺气或蒸汽）加热到过热状态。4、蒸发器蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。三、按换热器的结构分类可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。管壳式换热器图表1管壳式换热器管壳式(又称列管式)换热器是管壳式换热器主要有壳体、管束、管板和封头等部分组成，壳体多呈圆形，内部装有平行管束或者螺旋管，管束两端固定于管板上。在管壳换热器内进行换热的两种流体，一种在管内流动，其行程称为管程；一种在管外流动，其行程称为壳程。管束的壁面即为传热面。管子的型号不一，过程一般为直径16mm20mm或者25mm三个型号，管壁厚度一般为1mm，1.5mm，2mm以及2.5mm。进口换热器，直径最低可以到8mm，壁厚仅为0.6mm。大大提高了换热效率，今年来也在国内市场逐渐推广开来。管壳式换热器，螺旋管束设计，可以最大限度的增加湍流效果，加大换热效率。内部壳层和管层的不对称设计，最大可以达到4.6倍。这种不对称设计，决定其在汽-水换热领域的广泛应用。最大换热效率可以达到14000w/m2.k，大大提高生产效率，节约成本。双管板换热器(也称P型换热器)是在管壳式换热器的两头各加一个管板，可以有效防止泄漏造成的污染。现在国产品牌较少，价格昂贵，一般在10万元以上，进口可以到几十万。符合新版GMP规定，虽价格昂贵，但决定其市场广阔。浮头式换热器设计要求随着经济的发展，各种不同型式和种类的换热器发展很快，新结构、新材料的换热器不断涌现。为了适应发展的需要，中国对某些种类的换热器已经建立了标准，形成了系列。完善的换热器在设计或选型时应满足以下基本要求：（1）合理地实现所规定的工艺条件；（2）结构安全可靠；（3）...
