天然气压缩机机操作规范

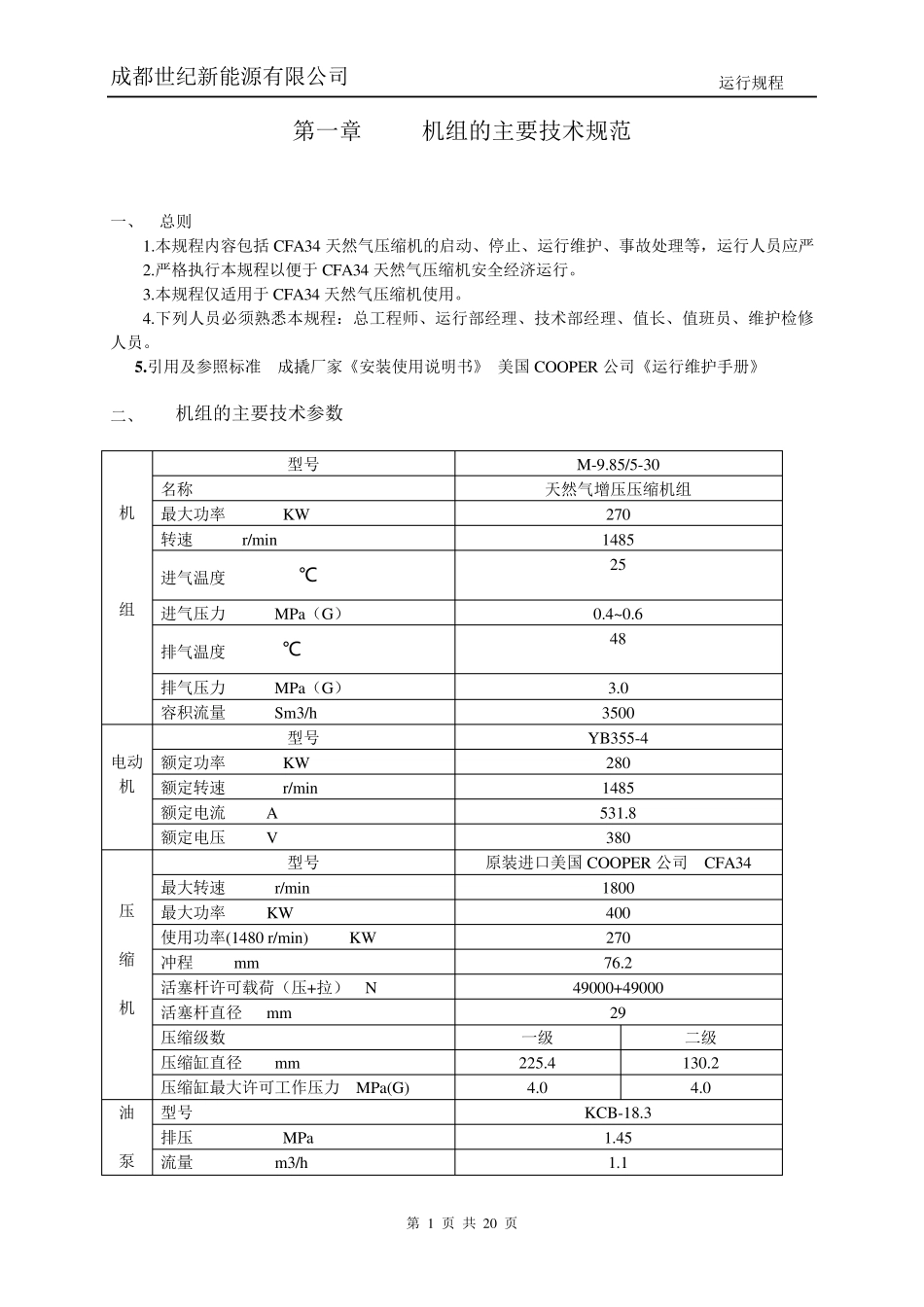

成都世纪新能源有限公司 运行规程 第 1 页 共 20 页 第一章 机组的主要技术规范 一、 总则 1.本规程内容包括 CFA34 天然气压缩机的启动、停止、运行维护、事故处理等，运行人员应严2.严格执行本规程以便于 CFA34 天然气压缩机安全经济运行。 3.本规程仅适用于 CFA34 天然气压缩机使用。 4.下列人员必须熟悉本规程：总工程师、运行部经理、技术部经理、值长、值班员、维护检修人员。 5 .引用及参照标准 成撬厂家《安装使用说明书》 美国 COOPER 公司《运行维护手册》 二、 机组的主要技术参数 机 组 型号 M-9.85/5-30 名称 天然气增压压缩机组 最大功率 KW 270 转速 r/min 1485 进气温度 ℃ 25 进气压力 MPa（G） 0.4~ 0.6 排气温度 ℃ 48 排气压力 MPa（G） 3.0 容积流量 Sm3/h 3500 电动机 型号 YB355-4 额定功率 KW 280 额定转速 r/min 1485 额定电流 A 531.8 额定电压 V 380 压 缩 机 型号 原装进口美国 COOPER 公司 CFA34 最大转速 r/min 1800 最大功率 KW 400 使用功率(1480 r/min) KW 270 冲程 mm 76.2 活塞杆许可载荷（压+拉） N 49000+49000 活塞杆直径 mm 29 压缩级数 一级 二级 压缩缸直径 mm 225.4 130.2 压缩缸最大许可工作压力 MPa(G) 4.0 4.0 油 泵 型号 KCB-18.3 排压 MPa 1.45 流量 m3/h 1.1 成都世纪新能源有限公司 运行规程 第 2 页 共 20 页 制造厂家 中国河北泊头渤海泵业制造有限公司 油 泵 电 机 型号(防爆电机) YB2-90L-4 额定功率 KW 1.5 额定转速 r/min 1390 额定电流 A 3.7 额定电压 V 380 接线方式 Y 绝缘等级 F 制造厂家 上海品星防爆电机有限公司 排风机 型号(防爆电机) CBF-500（沈阳市工矿防爆电器开关厂） 额定功率 W 300 额定转速 r/min 1350 额定电压 V 220 PLC A.B 公司 Micrologix__1500 启动器 型号、规格 制造厂家 三、 机组设计运行参数表 转速 （r/min） 1485 压缩级数 1 2 吸气压力 MPa(G) 0.5 1.34 排气压力 MPa(G) 1.34 3.0 吸气温度 ℃ 20 48 排气温度 ℃ 102 114 排气量 NM3/h 3500 功率 KW 270 四、 机组主要部位装配要求 部位 间隙值（mm） 曲轴主轴颈与主轴瓦间隙 0.050~0.140 曲轴轴颈与连杆瓦间隙 0.050~0.140 曲轴轴向间隙 0.08~0.25 十字头与村套间隙 0.0381~0.0...
