天然气吹扫试压方案

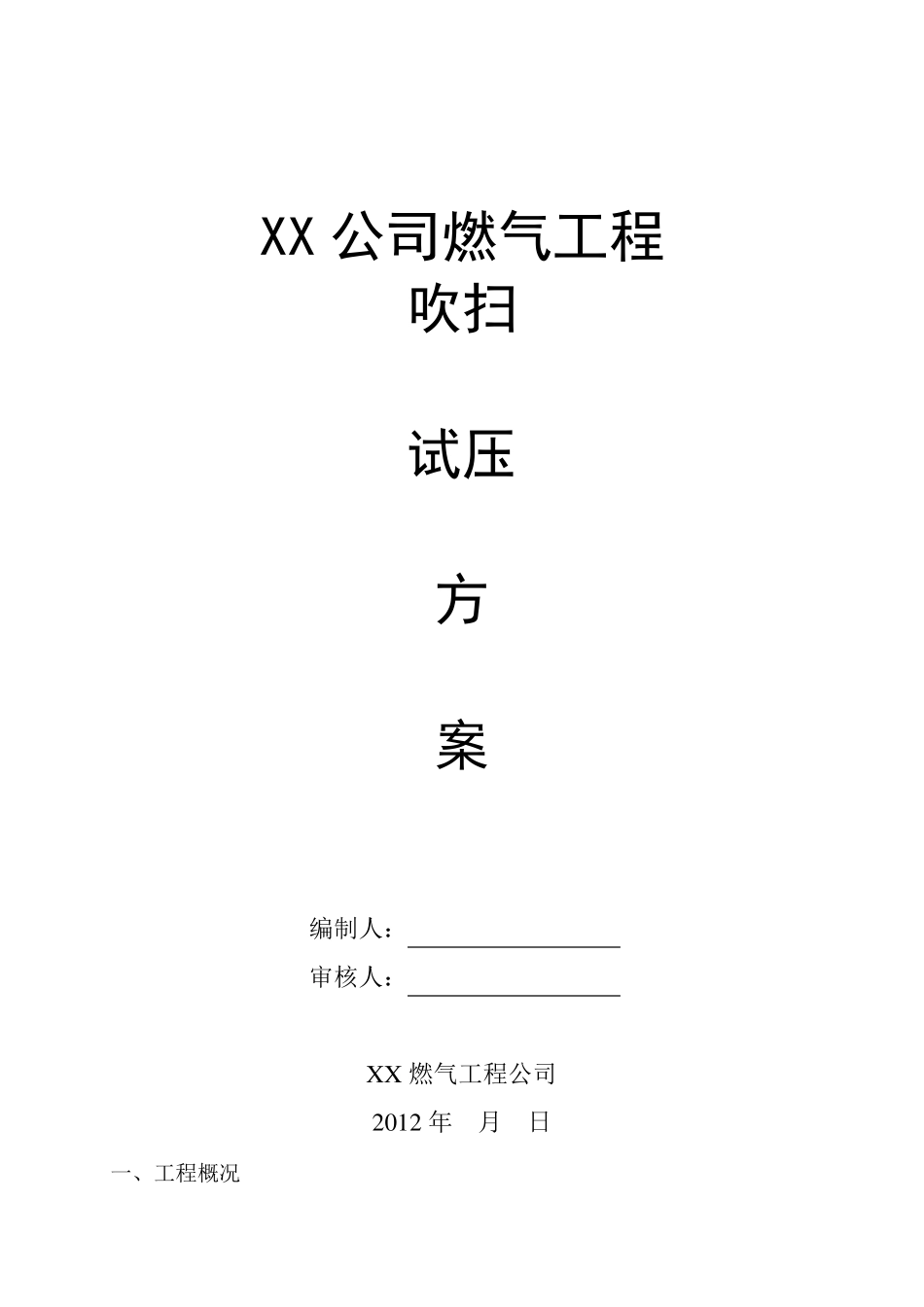

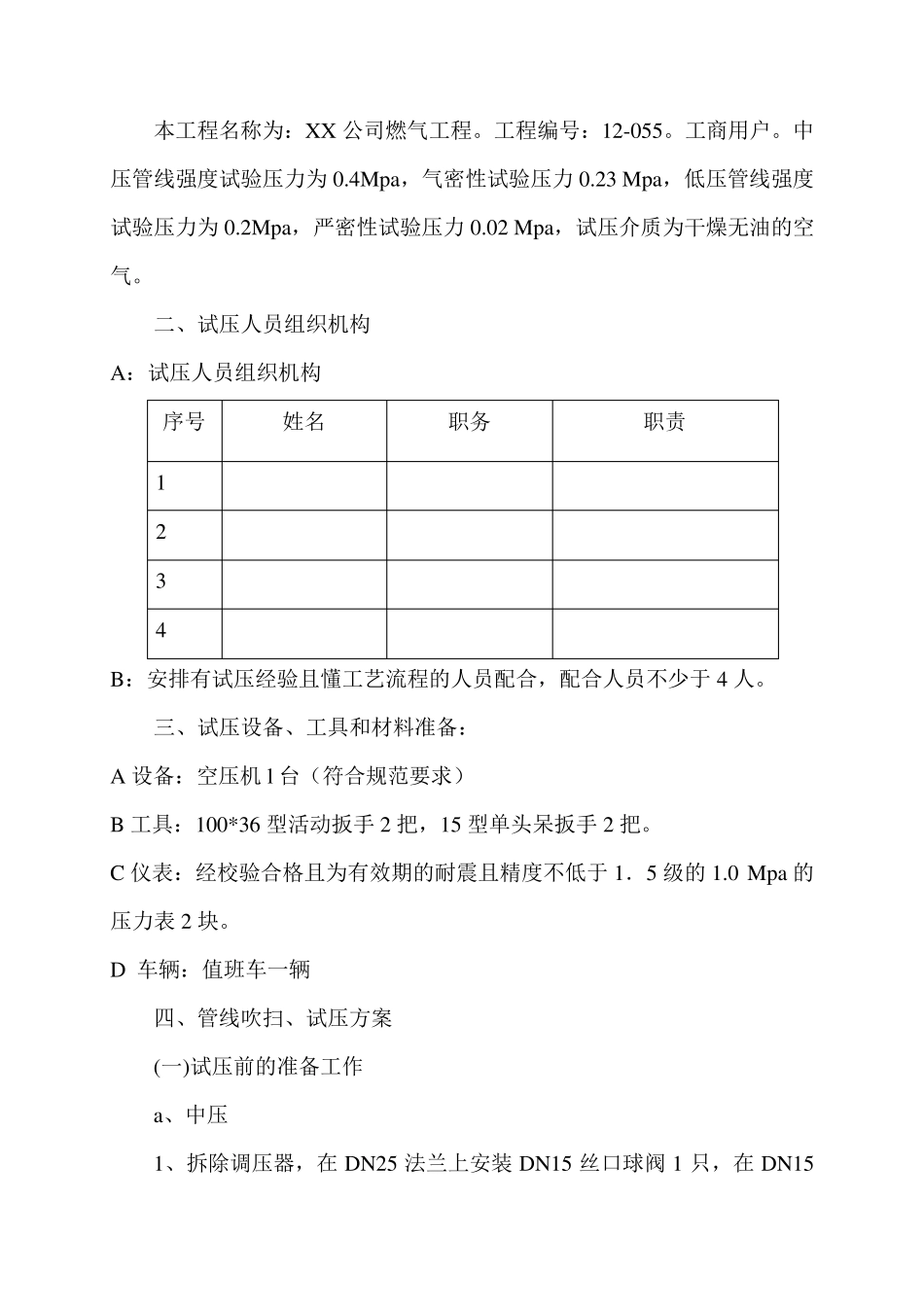

XX 公司燃气工程 吹扫 试压 方 案 编制人： 审核人： X X 燃气工程公司 2012 年 月 日 一、工程概况 本工程名称为：XX 公司燃气工程。工程编号：12-055。工商用户。中压管线强度试验压力为0.4Mp a，气密性试验压力0.23 Mp a，低压管线强度试验压力为0.2Mp a，严密性试验压力0.02 Mp a，试压介质为干燥无油的空气。 二、试压人员组织机构 A：试压人员组织机构 序号 姓名 职务 职责 1 2 3 4 B：安排有试压经验且懂工艺流程的人员配合，配合人员不少于 4 人。 三、试压设备、工具和材料准备： A 设备：空压机 l 台（符合规范要求） B 工具：100*36 型活动扳手 2 把，15 型单头呆扳手 2 把。 C 仪表：经校验合格且为有效期的耐震且精度不低于 1．5 级的1.0 Mp a 的压力表 2 块。 D 车辆：值班车一辆 四、管线吹扫、试压方案 (一)试压前的准备工作 a、中压 1、拆除调压器，在 DN25 法兰上安装 DN15 丝口球阀 1 只，在 DN15丝扣球阀上接空压机的气源口。 2、在已建 DN50 水井里 DN25 丝扣球阀上安装 DN15 丝扣球阀 2 只、压力表装置 1 套。 3、在 DN100 阀门井直埋阀上为吹扫出气口。 b、低压 1、拆除皮膜表，在 DN40 镀锌管上安装 DN15 丝口球阀1 只，在 DN15丝扣球阀上接空压机的气源口。 2、卸下电磁阀下 DN15 镀锌管堵，在 DN15 镀锌管水上安装 DN15 丝扣球阀1 只，压力表装置 1 套。 3、拆除室内 DN50 镀锌管堵，在 DN50 镀锌管上安装 DN15 丝口球阀1 只，为吹扫出气口。 (二)管线吹扫 1、在天然气管线首端上接空压机，用于干燥压缩空气对管线进行吹扫。 2、管线吹扫时，采用压力为 0.3MPa，流速不低于 20m/s干燥空气将管线内尘土、焊渣及其它污物冲洗干净。 3、反复吹扫 4 次以后，用湿的白帆布靶板放在排放口处检查，靶板上无污物为合格。 (三)管线试压 a.中压 1、管线吹扫合格后，关闭管线末端放空阀门，对管线用空压机缓缓增压，当压力达到试验压力的50％即 0.1MPa 时，稳压进行初检，无泄漏、异常、继续升至试验压力 0.4MPa，稳压 1h，检查无泄漏，压降无下降为合格。 2、中压强度试验压力合格后，全线进行回填后进行严密性试压，管道严密性试验压力为 0.23MPa。严密性试压时升压不宜过快,压力缓慢上到压力30%和60%试压压力时,应分别停止升压,稳压30min,检查系统有无异常情况,无异常情况继续升压,管内压力...
