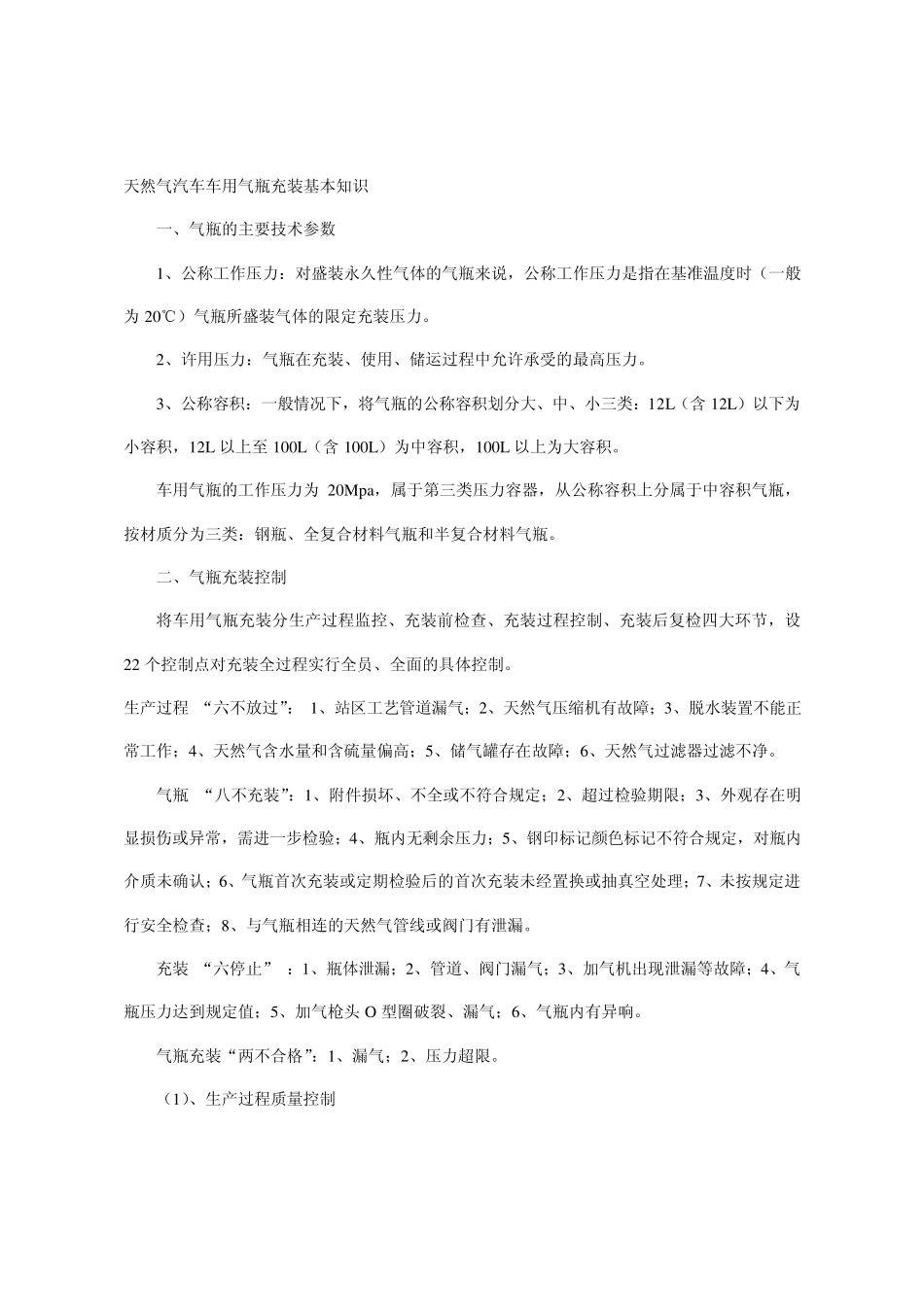

天然气汽车车用气瓶充装基本知识 一、气瓶的主要技术参数 1、公称工作压力:对盛装永久性气体的气瓶来说,公称工作压力是指在基准温度时(一般为20℃)气瓶所盛装气体的限定充装压力。 2、许用压力:气瓶在充装、使用、储运过程中允许承受的最高压力。 3、公称容积:一般情况下,将气瓶的公称容积划分大、中、小三类:12L(含12L)以下为小容积,12L 以上至100L(含100L)为中容积,100L 以上为大容积。 车用气瓶的工作压力为20Mpa,属于第三类压力容器,从公称容积上分属于中容积气瓶,按材质分为三类:钢瓶、全复合材料气瓶和半复合材料气瓶。 二、气瓶充装控制 将车用气瓶充装分生产过程监控、充装前检查、充装过程控制、充装后复检四大环节,设22 个控制点对充装全过程实行全员、全面的具体控制。 生产过程 “六不放过”: 1、站区工艺管道漏气;2、天然气压缩机有故障;3、脱水装置不能正常工作;4、天然气含水量和含硫量偏高;5、储气罐存在故障;6、天然气过滤器过滤不净。 气瓶 “八不充装”:1、附件损坏、不全或不符合规定;2、超过检验期限;3、外观存在明显损伤或异常,需进一步检验;4、瓶内无剩余压力;5、钢印标记颜色标记不符合规定,对瓶内介质未确认;6、气瓶首次充装或定期检验后的首次充装未经置换或抽真空处理;7、未按规定进行安全检查;8、与气瓶相连的天然气管线或阀门有泄漏。 充装 “六停止” :1、瓶体泄漏;2、管道、阀门漏气;3、加气机出现泄漏等故障;4、气瓶压力达到规定值;5、加气枪头 O 型圈破裂、漏气;6、气瓶内有异响。 气瓶充装“两不合格”:1、漏气;2、压力超限。 (1)、生产过程质量控制 1、天然气压缩机、脱水装置、过滤器、储气罐能否正常运转。 2、脱水装置定期进行再生,定期用水份仪测试天然气含水量满足国家规范要求。 3、定期拆开过滤器清洗或更换滤心。 4、定期对储气罐进行排污,确保气质清洁。 (2)、气瓶充装前的安全检查 1、气瓶上钢印或铭牌清晰,国家定点厂家生产,新瓶或已经检验的钢瓶不合格的不许充装。 2、气瓶附件齐全完好,支架固定牢固,管线和阀门不松动、不漏气。 3、新瓶第一次加气或定期检验后第一次加气,必须进行氮气置换或抽真空处理,此项工作由各改装厂负责完成,要有文字记录和人员签名。 4、加气前汽车必须熄火,且不允许开车灯、电台等电器装置。 (3)、气瓶充装过程中的质量保证: 1、必须保证加气机的计量精度,在国家相应标...
