天然气管道保护专项施工方案

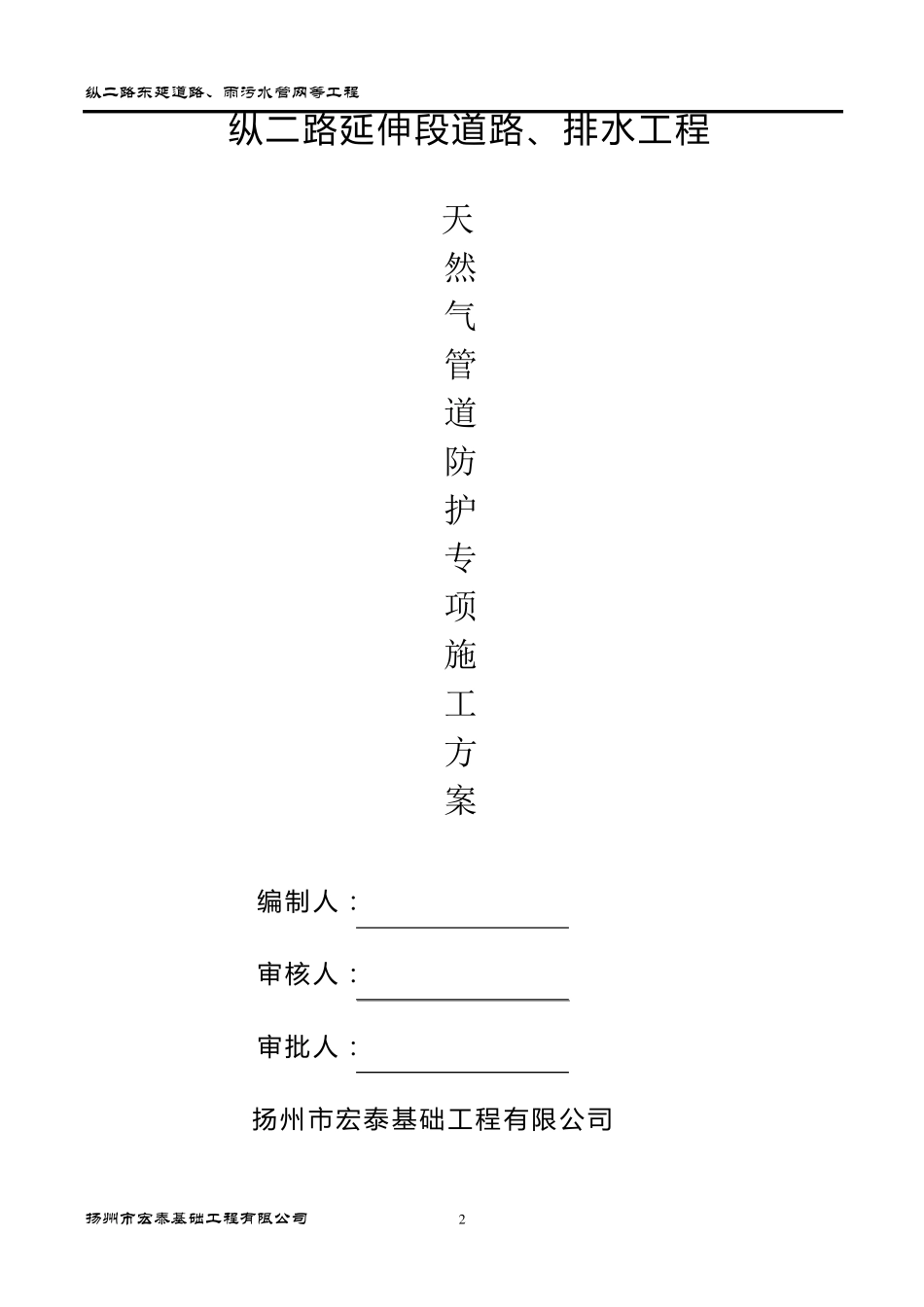

纵 二 路 东 延 道 路 、 雨 污 水 管 网 等 工 程 扬 州 市 宏 泰 基 础 工 程 有 限 公 司 1 纵二路延伸段道路、排水工程 天 然 气 管 道 防 护 专 项 施 工 方 案 建设单位： 扬州市江阳工业园开发建设有限公司 监理单位： 扬州市建苑工程监理有限责任公司 施工单位： 扬州市宏泰基础工程有限公司 编制日期： 2 0 1 4 年 6 月 2 2 日 纵 二 路 东 延 道 路 、 雨 污 水 管 网 等 工 程 扬 州 市 宏 泰 基 础 工 程 有 限 公 司 2 纵 二 路 延 伸 段 道 路 、排水工程 天 然 气 管 道 防 护 专 项 施 工 方 案 编制人： 审核人： 审批人： 扬州市宏泰基础工程有限公司 纵 二 路 东 延 道 路 、 雨 污 水 管 网 等 工 程 扬 州 市 宏 泰 基 础 工 程 有 限 公 司 3 一、工程概况，危险性较大的分部分项工程概况 纵二路延伸段工程在桩号K0+700.978 米处地下为西气东输的天然气管道，道路施工时在该处建一座4 米跨的钢筋盖板涵，用以承担道路及其上荷载，盖板涵中心线与道路中心线成75°角相交。 盖板涵净空3.4×1.9 米涵身全长 16 米，涵洞台基础下设 10cm 砂砾垫层，每侧宽出基础 10cm，台基础为C25 砼底宽 80cm，高度 60cm，台身砼 C30,厚度50cm，侧台身顶部设 C30 钢筋砼台帽，盖板涵盖板为C30 预制盖板，每块403*99cm，板中部厚度为39cm，端部厚度为27cM 板40cm，涵身在中心处设 1道沉降缝，贯穿整个断面,缝宽 2cm,缝内用沥青麻絮填塞;台后墙面涂沥青三道。 盖板支承处垫 1cm 厚油毛毡,盖板顶,台顶防水层采用沥青土工布防水,范围为背墙后 2m,面积为118m。 涵洞两侧填筑6%石灰土,范围从垂直涵身向后 1m 的地面,向后向上1:1 至涵顶平面。 台前台后设钢筋网面积106.4m² ,保护层厚 2cm,φ6 钢筋共重472.5kg。台身内外侧与基础应设置短钢筋连接,按每米7xφ16,长度 100cm 计,工程量计707.4kg,短钢筋保护层厚 4cm,埋入基础不 小 于 50cm 二、编 制依 据 ，相关 法 律 、法 规 ，规 范文 件 、标 准 、规 范及图 纸 （ 国 标 图集 ） 。 纵二路延伸段工程的道路、排 水施工图 由“ 扬 州 市 建筑设计研 究 院 有 限 公 司 ”设计，高程采用1985 年 国 家 高程基准 ，坐 标 采用1954 年 北 京 坐 标 ...
