天然气过滤分离器操作维护

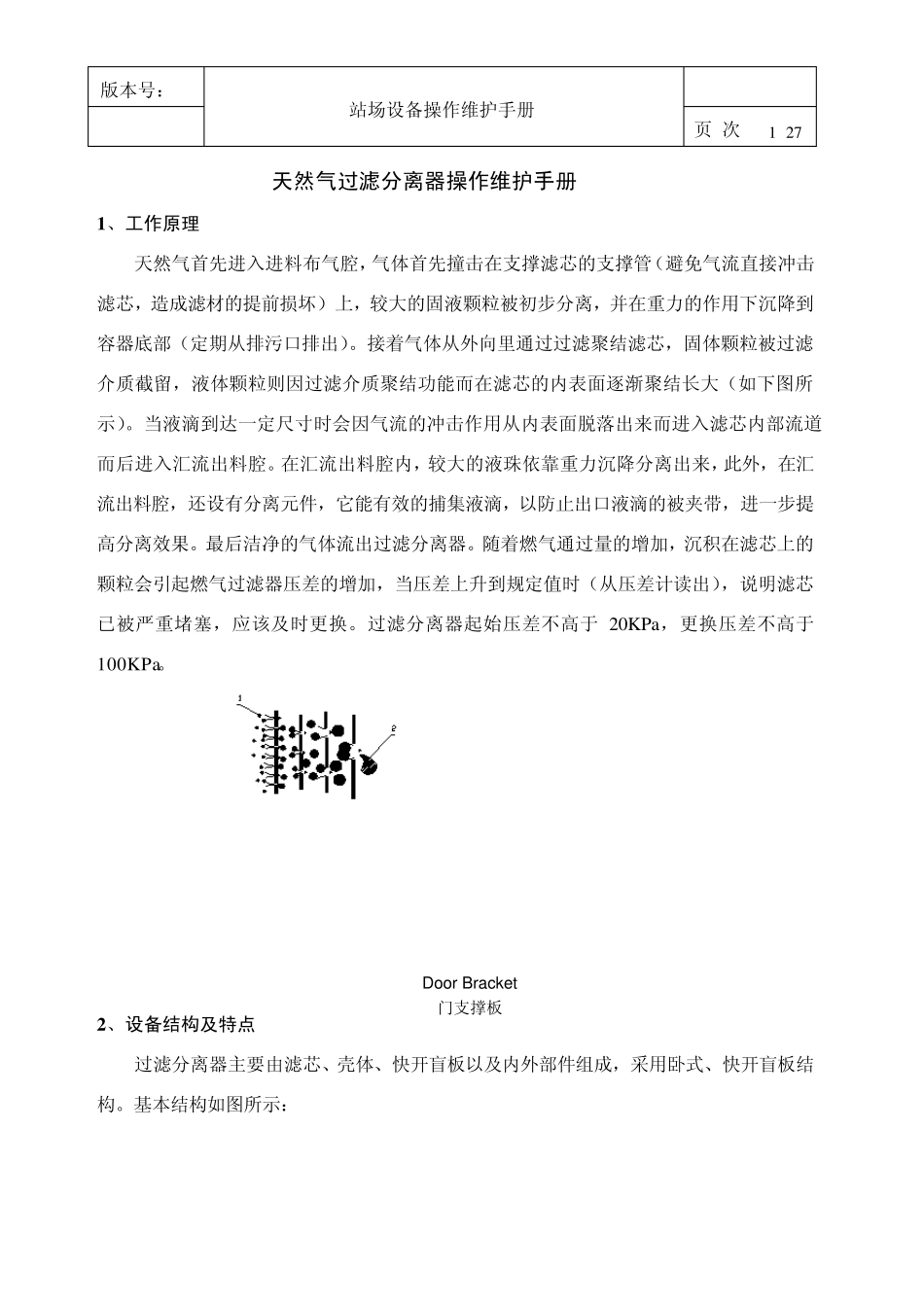

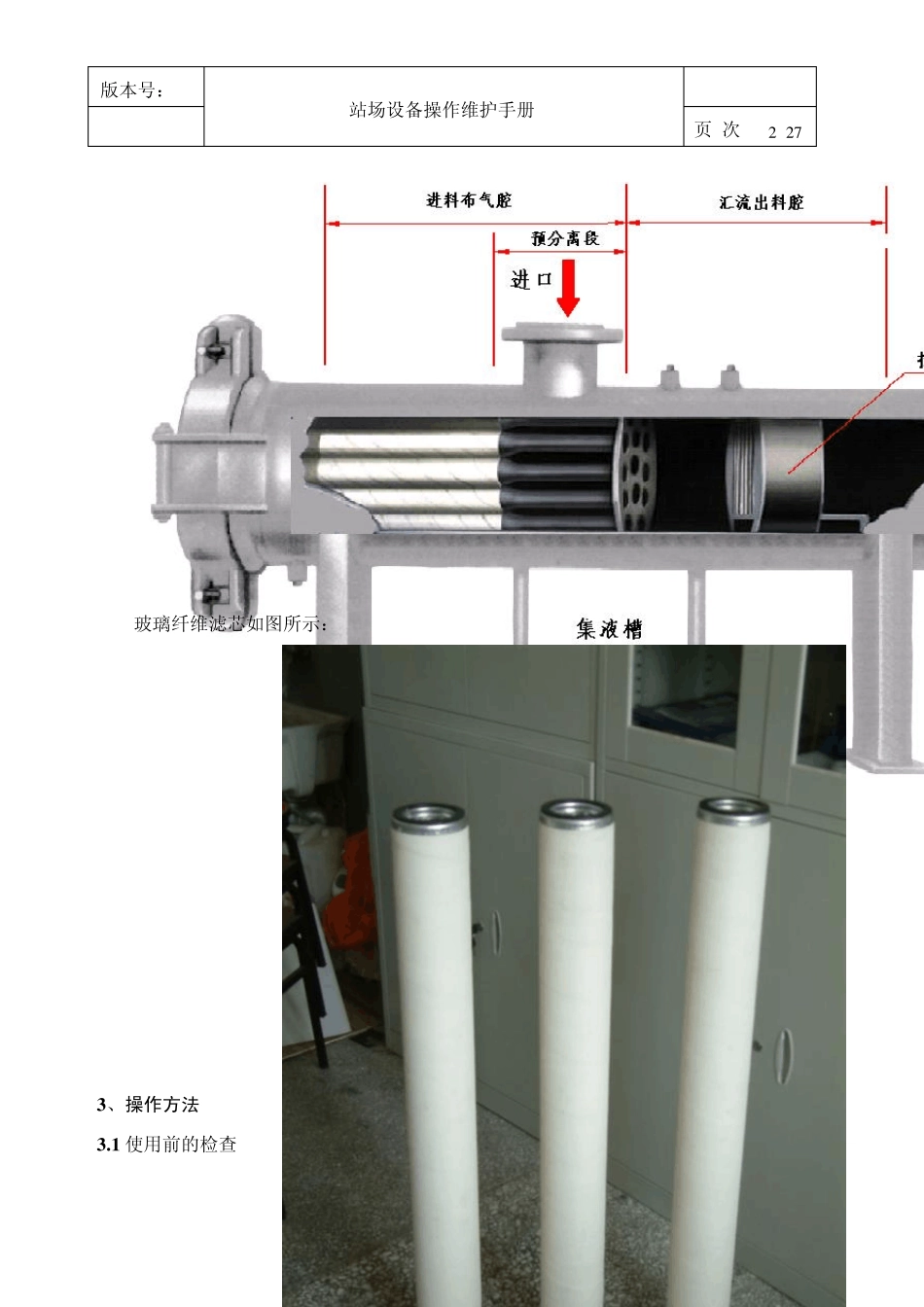

版本号：1A 站场设备操作维护手册 TCQDS/SC 1A 2009.08.00 页 次 : 1/27 天然气过滤分离器操作维护手册 1 、工作原理 天然气首先进入进料布气腔，气体首先撞击在支撑滤芯的支撑管（避免气流直接冲击滤芯，造成滤材的提前损坏）上，较大的固液颗粒被初步分离，并在重力的作用下沉降到容器底部（定期从排污口排出）。接着气体从外向里通过过滤聚结滤芯，固体颗粒被过滤介质截留，液体颗粒则因过滤介质聚结功能而在滤芯的内表面逐渐聚结长大（如下图所示）。当液滴到达一定尺寸时会因气流的冲击作用从内表面脱落出来而进入滤芯内部流道而后进入汇流出料腔。在汇流出料腔内，较大的液珠依靠重力沉降分离出来，此外，在汇流出料腔，还设有分离元件，它能有效的捕集液滴，以防止出口液滴的被夹带，进一步提高分离效果。最后洁净的气体流出过滤分离器。随着燃气通过量的增加，沉积在滤芯上的颗粒会引起燃气过滤器压差的增加，当压差上升到规定值时（从压差计读出），说明滤芯已被严重堵塞，应该及时更换。过滤分离器起始压差不高于20KPa，更换压差不高于100KPa。 2 、设备结构及特点 过滤分离器主要由滤芯、壳体、快开盲板以及内外部件组成，采用卧式、快开盲板结构。基本结构如图所示： Door Bracket 门支撑板 版本号：1A 站场设备操作维护手册 TCQDS/SC 1A 2009.08.00 页 次 : 2 /2 7 玻璃纤维滤芯如图所示： 3 、操作方法 3 .1 使用前的检查 版本号：1A 站场设备操作维护手册 TCQDS/SC 1A 2009.08.00 页 次 : 3/27 3.1.1 确认进口阀、出口阀在关闭状态，放空阀在打开状态，筒体压力为零，确保设备和人身安全。 3.1.2 确认分离器上的压力表及差压表（过滤式分离器）液位计等测量仪表的值是否正确，否则进行校正或更换。 3.1.3 检查分离器底部的阀套式排污阀、球阀及其手动机构是否完好（如有必要可拆开检查），否则进行处理。 3 .2 分离器的启用 3.2.1 对分离器做最后的检查，确保处于完好状态。 3.2.2 关闭放空阀，打开压力表等测量仪表的仪表阀。 3.2.3 打开分离器的上游阀门对分离器进行充压，阀门两端有平衡阀的应首先使用平衡阀缓慢向分离器内充压，使分离器升压至稳定状态后再全开进口阀，然后打开出口球阀。 3.2.4 对过滤式分离器，分离器内压力稳定后，打开差压表（过滤式分离器），观察差压值并作记录，注意先开平衡阀再开左右阀以免差压表损坏（具体操作执行差压表操作规程）。...
