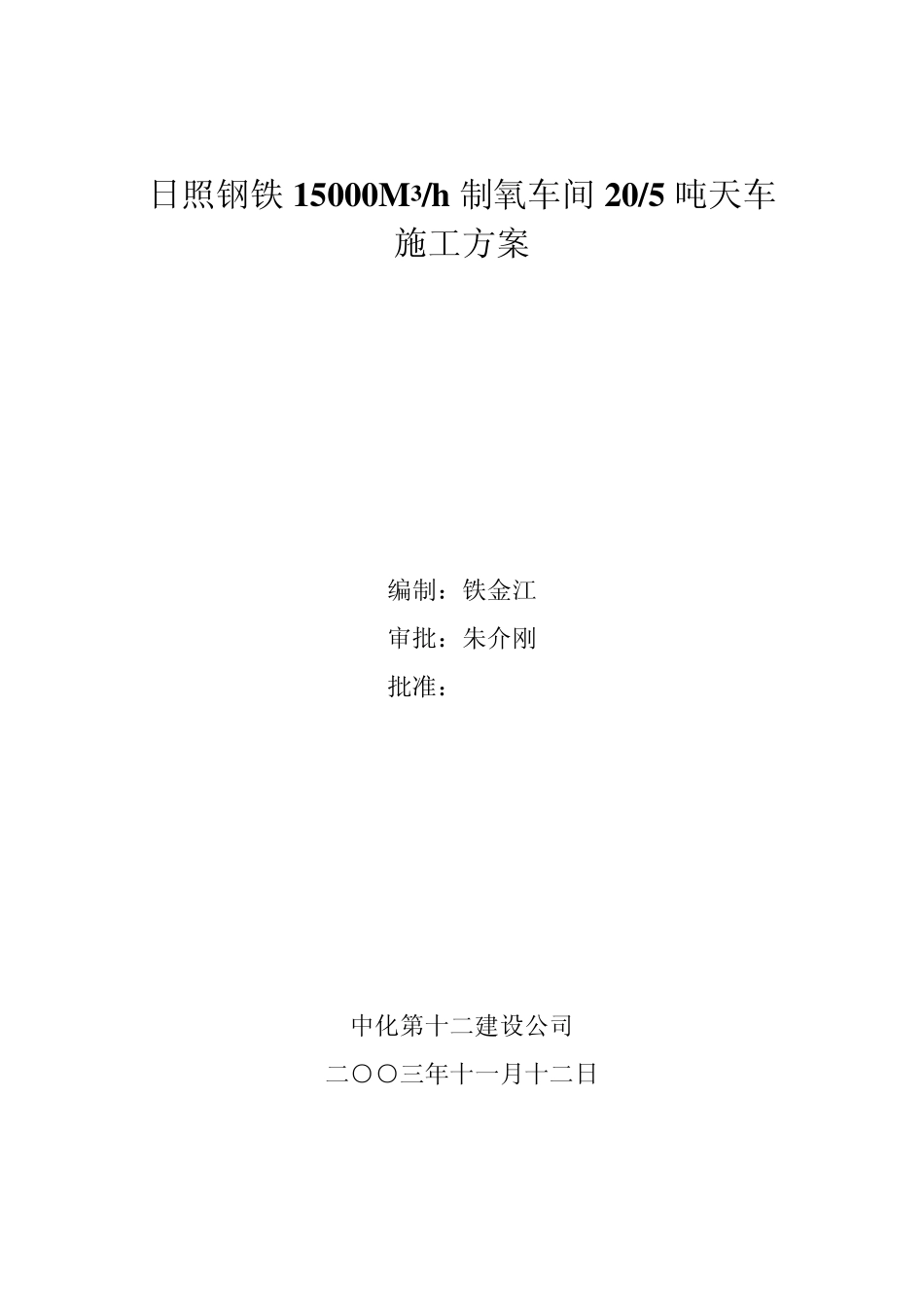

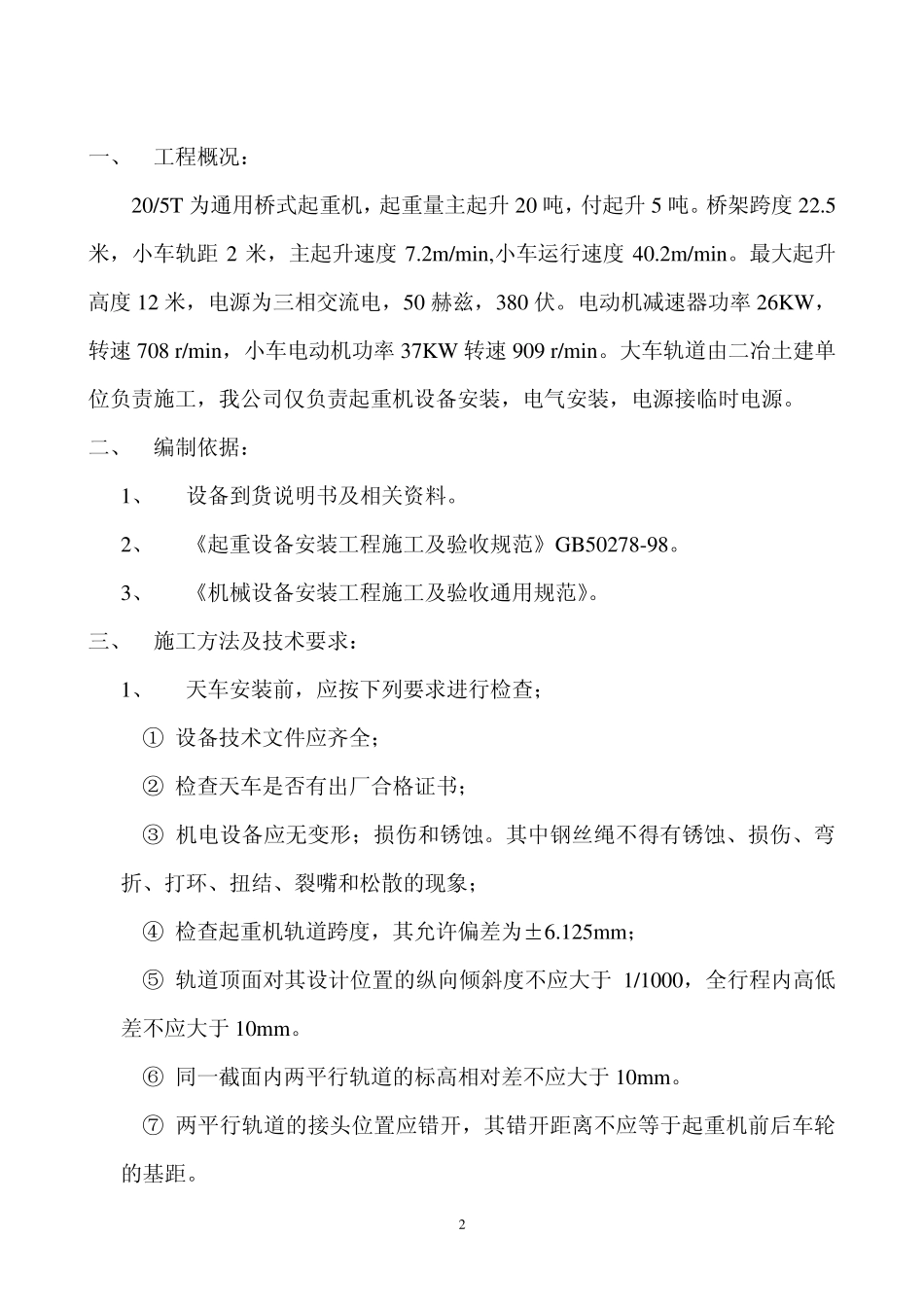

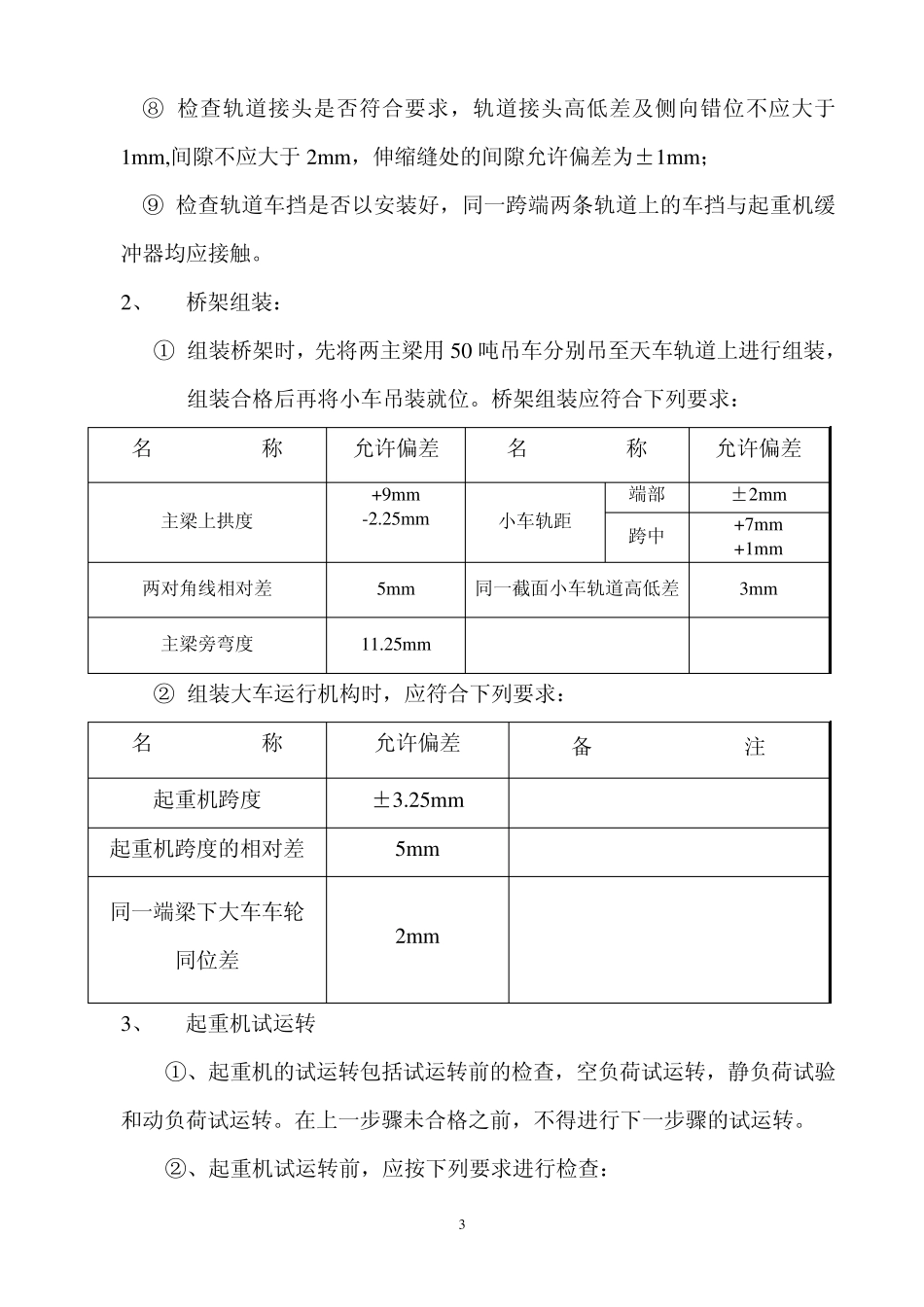

日照钢铁15000M3/h制氧车间20/5 吨天车 施工方案 编制：铁金江 审批：朱介刚 批准： 中化第十二建设公司 二○○三年十一月十二日 2 一、 工程概况： 20/5T 为通用桥式起重机，起重量主起升 20 吨，付起升 5 吨。桥架跨度 22.5米，小车轨距 2 米，主起升速度 7.2m/min,小车运行速度 40.2m/min。最大起升高度 12 米，电源为三相交流电，50 赫兹，380 伏。电动机减速器功率 26KW，转速 708 r/min，小车电动机功率 37KW 转速 909 r/min。大车轨道由二冶土建单位负责施工，我公司仅负责起重机设备安装，电气安装，电源接临时电源。 二、 编制依据： 1、 设备到货说明书及相关资料。 2、 《起重设备安装工程施工及验收规范》GB50278-98。 3、 《机械设备安装工程施工及验收通用规范》。 三、 施工方法及技术要求： 1、 天车安装前，应按下列要求进行检查； ① 设备技术文件应齐全； ② 检查天车是否有出厂合格证书； ③ 机电设备应无变形；损伤和锈蚀。其中钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散的现象； ④ 检查起重机轨道跨度，其允许偏差为±6.125mm； ⑤ 轨道顶面对其设计位置的纵向倾斜度不应大于 1/1000，全行程内高低差不应大于 10mm。 ⑥ 同一截面内两平行轨道的标高相对差不应大于 10mm。 ⑦ 两平行轨道的接头位置应错开，其错开距离不应等于起重机前后车轮的基距。 3 ⑧ 检查轨道接头是否符合要求，轨道接头高低差及侧向错位不应大于1m m ,间隙不应大于2m m ，伸缩缝处的间隙允许偏差为±1m m ； ⑨ 检查轨道车挡是否以安装好，同一跨端两条轨道上的车挡与起重机缓冲器均应接触。 2、 桥架组装： ① 组装桥架时，先将两主梁用 50 吨吊车分别吊至天车轨道上进行组装，组装合格后再将小车吊装就位。桥架组装应符合下列要求： 名 称 允许偏差 名 称 允许偏差 主梁上拱度 +9m m -2.25m m 小车轨距 端部 ±2m m 跨中 +7m m +1m m 两对角线相对差 5m m 同一截面小车轨道高低差 3m m 主梁旁弯度 11.25m m ② 组装大车运行机构时，应符合下列要求： 名 称 允许偏差 备 注 起重机跨度 ±3.25m m 起重机跨度的相对差 5m m 同一端梁下大车车轮 同位差 2m m 3、 起重机试运转 ①、起重机的试运转包括试运转前的检查，空负荷试运转，静负荷试验和动负荷试运转。在上一步骤未合格之前，不得进行下一步骤的...
