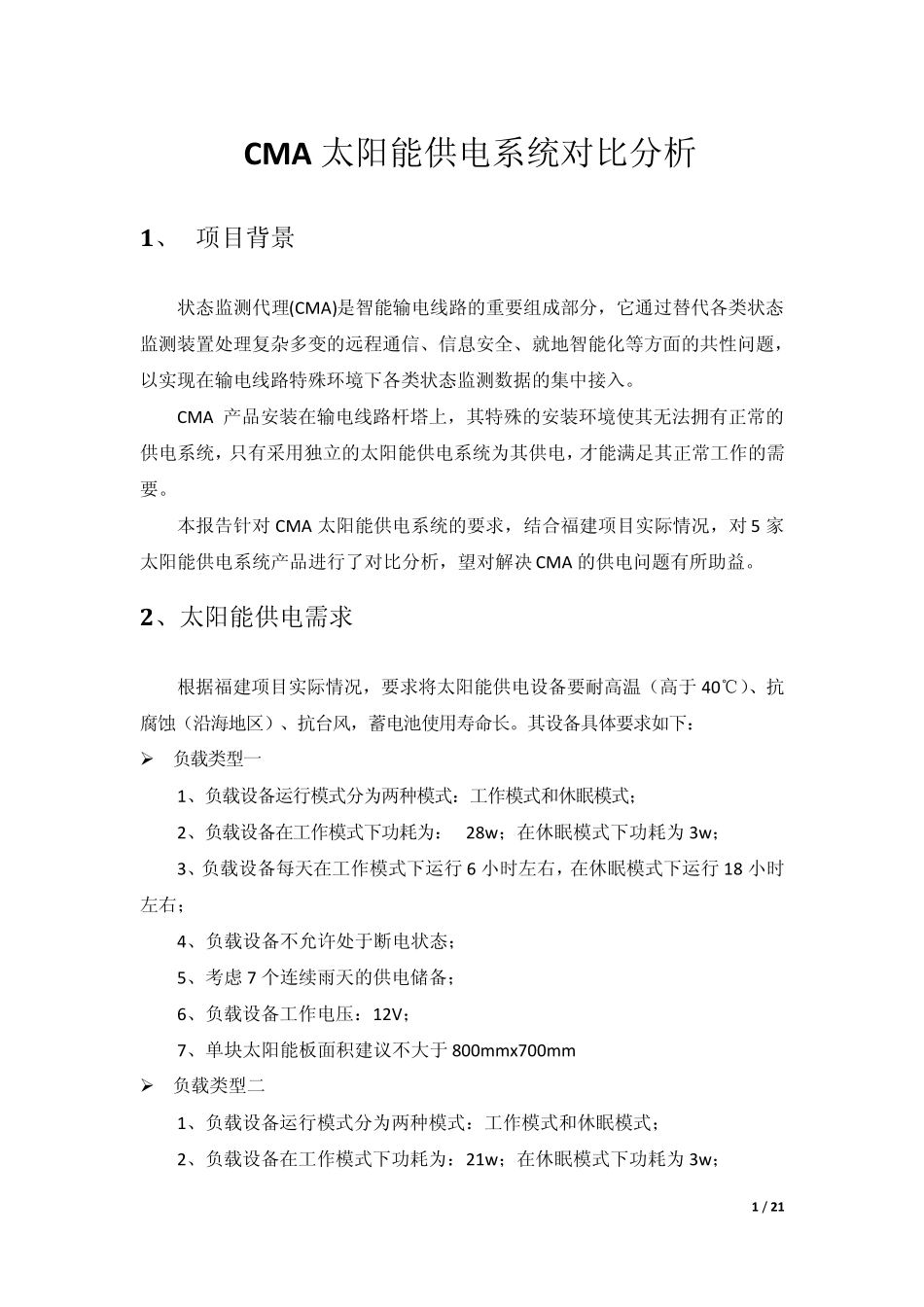

1 / 21 CM A 太阳能供电系统对比分析 1、 项目背景 状态监测代理(CMA)是智能输电线路的重要组成部分，它通过替代各类状态监测装置处理复杂多变的远程通信、信息安全、就地智能化等方面的共性问题，以实现在输电线路特殊环境下各类状态监测数据的集中接入。 CMA 产品安装在输电线路杆塔上，其特殊的安装环境使其无法拥有正常的供电系统，只有采用独立的太阳能供电系统为其供电，才能满足其正常工作的需要。 本报告针对 CMA 太阳能供电系统的要求，结合福建项目实际情况，对 5 家太阳能供电系统产品进行了对比分析，望对解决 CMA 的供电问题有所助益。 2、太阳能供电需求 根据福建项目实际情况，要求将太阳能供电设备要耐高温（高于40℃）、抗腐蚀（沿海地区）、抗台风，蓄电池使用寿命长。其设备具体要求如下： 负载类型一 1、负载设备运行模式分为两种模式：工作模式和休眠模式； 2、负载设备在工作模式下功耗为： 28w；在休眠模式下功耗为 3w； 3、负载设备每天在工作模式下运行 6 小时左右，在休眠模式下运行 18 小时左右； 4、负载设备不允许处于断电状态； 5、考虑 7 个连续雨天的供电储备； 6、负载设备工作电压：12V； 7、单块太阳能板面积建议不大于800mmx700mm 负载类型二 1、负载设备运行模式分为两种模式：工作模式和休眠模式； 2、负载设备在工作模式下功耗为：21w；在休眠模式下功耗为 3w； 2 / 21 3、负载设备每天在工作模式下运行 6 小时左右，在休眠模式下运行 18 小时左右； 4、负载设备不允许处于断电状态； 5、考虑 7 个连续雨天的供电储备； 6、负载设备工作电压：12V； 7、单块太阳能板面积建议不大于 800mmx700mm； 3 、太阳能供电方案 3.1 供电方案一（凌云光伏） 工程系统的电量需求情况： 序号 负载性质 额定电压（V） 额定功率(W) 日运行时间（h） 日耗电量(Ah) 负载 1 工作模式 12 28 6 14 休眠模式 12 3 18 4.5 合计 18.5AH 负载 2 工作模式 12 21 6 10.5 休眠模式 12 3 18 4.5 合计 15AH 负载类型一配置计算 下面为设计 7 个阴雨天数的系统计算与配置： 3 / 21 Q：累计能量亏损值，n为设计阴雨天数，n1 为实际累计亏电天数，由下图可见，系统失电率不高。 4 / 21 太阳能监控系统设备报价 项目 规格型号 数量 尺寸 太阳能电池组件 12V/50WP 4 块 830*552*30 ㎜重量：602KG 胶体蓄...
