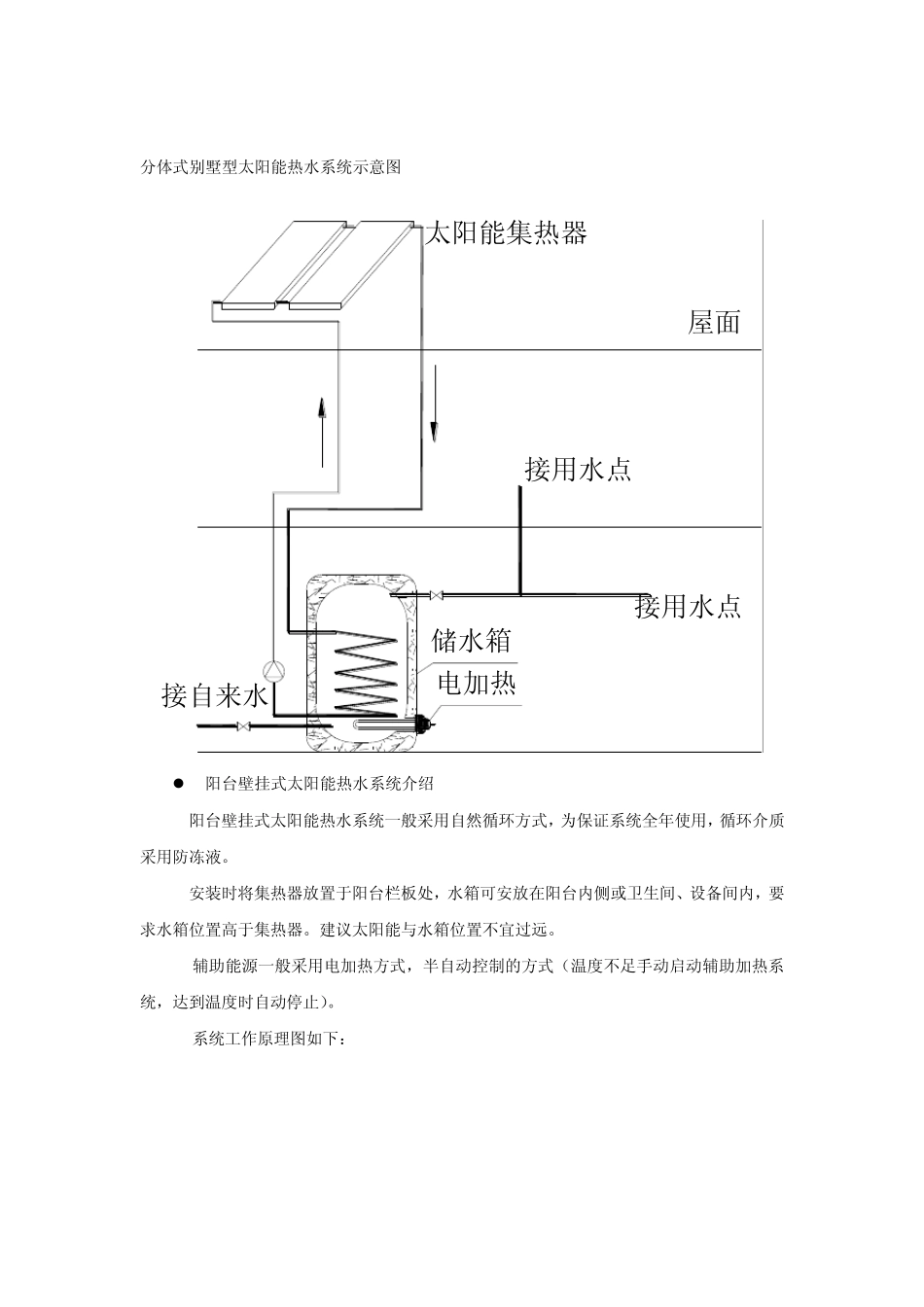

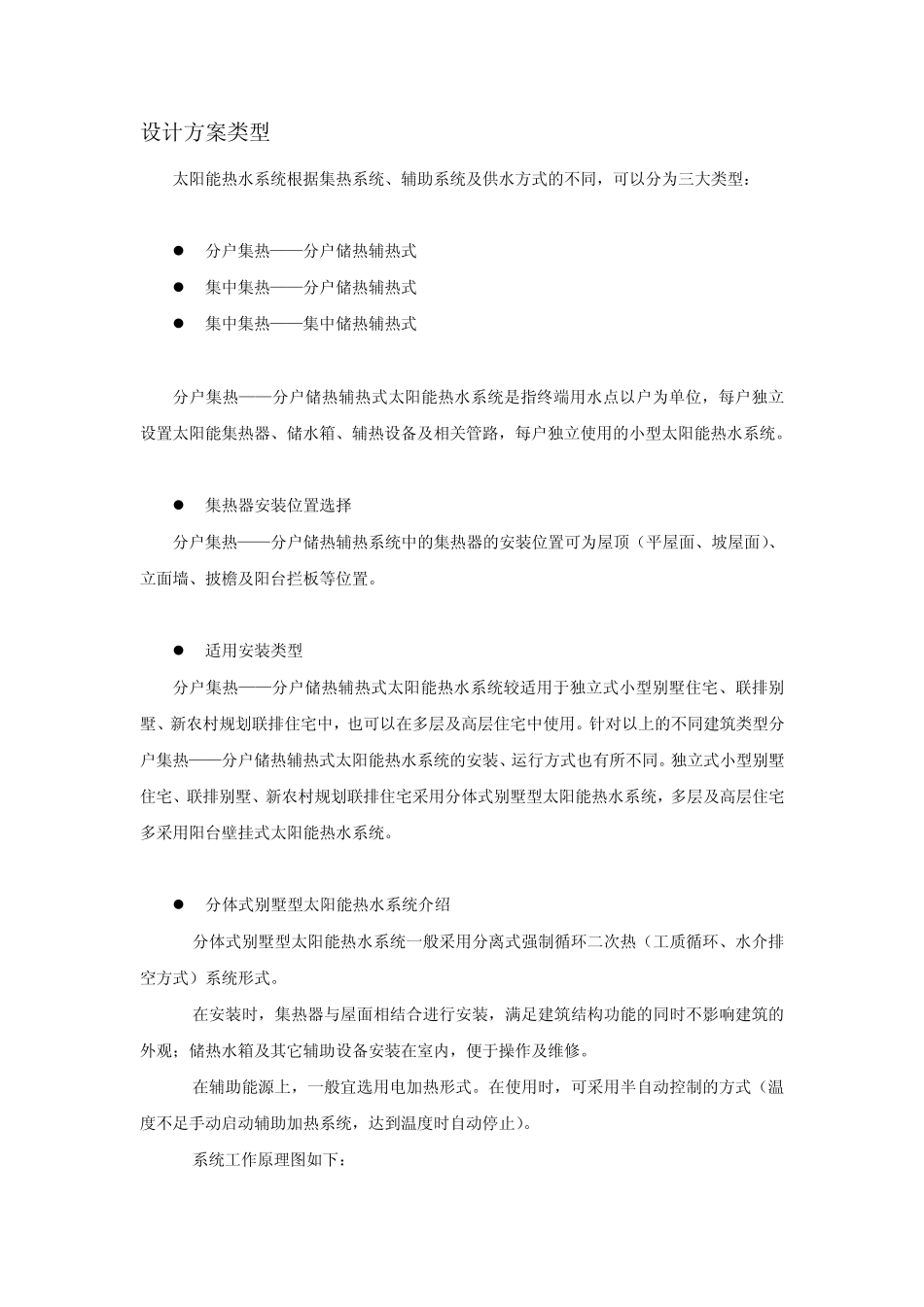

太阳能热水工程 工程应用分析 如果您需要做热水工程请与我联系,我将为您提供最优的设计方案及工程预算。(太阳能热水工程在医院、学校、宾馆、工厂都有广泛的应用)让您不必为不熟悉此系统,遭受不必要的损失。 下面是几种常见的设计方案,具体的集热器数量及管道设计可以和我联系。 联系方式:54479866@QQ.com QQ:54479866 如果是QQ联系我请注明:”太阳能热水”字样。 设计方案类型 太阳能热水系统根据集热系统、辅助系统及供水方式的不同,可以分为三大类型: 分户集热——分户储热辅热式 集中集热——分户储热辅热式 集中集热——集中储热辅热式 分户集热——分户储热辅热式太阳能热水系统是指终端用水点以户为单位,每户独立设置太阳能集热器、储水箱、辅热设备及相关管路,每户独立使用的小型太阳能热水系统。 集热器安装位置选择 分户集热——分户储热辅热系统中的集热器的安装位置可为屋顶(平屋面、坡屋面)、立面墙、披檐及阳台拦板等位置。 适用安装类型 分户集热——分户储热辅热式太阳能热水系统较适用于独立式小型别墅住宅、联排别墅、新农村规划联排住宅中,也可以在多层及高层住宅中使用。针对以上的不同建筑类型分户集热——分户储热辅热式太阳能热水系统的安装、运行方式也有所不同。独立式小型别墅住宅、联排别墅、新农村规划联排住宅采用分体式别墅型太阳能热水系统,多层及高层住宅多采用阳台壁挂式太阳能热水系统。 分体式别墅型太阳能热水系统介绍 1.分体式别墅型太阳能热水系统一般采用分离式强制循环二次热(工质循环、水介排空方式)系统形式。 2.在安装时,集热器与屋面相结合进行安装,满足建筑结构功能的同时不影响建筑的外观;储热水箱及其它辅助设备安装在室内,便于操作及维修。 3.在辅助能源上,一般宜选用电加热形式。在使用时,可采用半自动控制的方式(温度不足手动启动辅助加热系统,达到温度时自动停止)。 4.系统工作原理图如下: 分体式别墅型太阳能热水系统示意图 屋面2F1F电加热储水箱接自来水接用水点接用水点太阳能集热器 阳台壁挂式太阳能热水系统介绍 1.阳台壁挂式太阳能热水系统一般采用自然循环方式,为保证系统全年使用,循环介质采用防冻液。 2.安装时将集热器放置于阳台栏板处,水箱可安放在阳台内侧或卫生间、设备间内,要求水箱位置高于集热器。建议太阳能与水箱位置不宜过远。 3.辅助能源一般采用电加热方式,半自动控制的方式(...
